1. Nella scheda Disegni & report cliccare su Proprietà disegni e selezionare il tipo di disegno.
2. Caricare proprietà del disegno quanto più simili possibile a quelle necessarie.
3. Cliccare su Vista sezione.
4. Nella scheda Attributi impostare i valori per Adatta alla parte o Profondità sezione e Distanza per tagli combinati. Ricordarsi di selezionare prima la casella di controllo Dimensione:

   • L'impostazione Adatta alla parte funziona come alternativa a Profondità sezione e Distanza per tagli combinati, e mostra l'intera parte nelle sezioni.

   • Profondità sezione definisce la profondità positiva e negativa della vista sezione quando le sezioni non sono combinate. In un disegno aperto, è possibile regolare la profondità della vista sezione anche trascinando il contorno della vista.

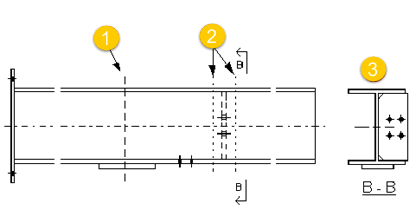

   • Distanza per tagli combinati definisce l'intervallo di distanza per la combinazione delle viste di taglio.
   • È inoltre possibile controllare le viste sezione da combinare utilizzando l'opzione avanzata XS_DRAWING_CUT_VIEW_COMPARISON_CRITERIA.

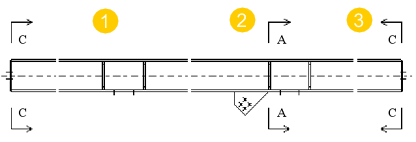

5. Sempre nella scheda Attributi impostare la direzione di Taglio sinistro, Sezione centrale e Taglio destro su sinistro o destro.
6. Passare alla scheda Linea di taglio e impostare la lunghezza e l'offset della linea della marca di sezione (distanza tra la marca di sezione e la sezione).
7. Aprire la scheda Marche sezione e modificare le impostazioni della marca di sezione:
   1. Cliccare sul pulsante ... accanto a A1 - A5 per aprire la finestra di dialogo Contenuto marca.
   2. Selezionare gli elementi da includere nella marca.
   3. Se necessario, selezionare un elemento dall'elenco, cliccare su < Agg. cornice e selezionare il Tipo e il Colore del bordo.
   4. Se necessario, selezionare un elemento dall'elenco e selezionare il testo Colore, Carattere e Altezza.
   5. Nella scheda Posizione selezionare il lato in cui visualizzare il testo, la posizione del testo, l'offset orizzontale e verticale e le opzioni di rotazione del testo.
   6. In Numero o lettera di partenza di vista sezione ed etichetta del simbolo scegliere se iniziare le etichette dei simboli di sezione e della vista sezione con un numero o una lettera:
      • È possibile immettere qualsiasi numero iniziando da 1 o qualsiasi lettera A - Z o a - z (riportata anche in maiuscolo nell'etichetta).
      • Se si utilizza una lettera e la stringa inserita è più lunga di una lettera, viene visualizzata solo la prima lettera. Se si utilizzano i numeri, vengono visualizzati tutti i numeri immessi.
      • Il numero partenza nell'etichetta cambia solo se lo si modifica nelle proprietà del disegno prima di creare un disegno e se lo si modifica in un disegno esistente e si ricrea il disegno. In tal caso, cambieranno le etichette per tutte le viste sezione incluse automaticamente e tutte le viste sezione nuove.
   7. Cliccare su OK per tornare alle proprietà del disegno.
8. Cliccare su Creazione delle viste e aggiungere la sezione e le viste d'estremità da creare.
9. Sempre nel pannello Creazione delle viste, selezionare la vista e le proprietà da modificare e cliccare su Proprietà vista.
10. Regolare le proprietà della vista in base alle esigenze.
11. Cliccare su Salva per salvare le proprietà della vista.
12. Cliccare su Chiudi.
13. Ripetere i passaggi da 9 a 12 per tutte le viste d'estremità e di sezione create.
14. Per salvare le modifiche cliccare su Salva.

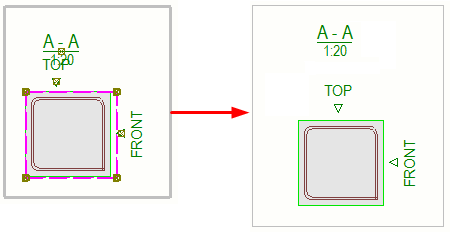

È possibile visualizzare le marche di direzione delle viste sezione e d'estremità nei disegni.

1. Nella scheda Disegni & report cliccare su Proprietà disegni e selezionare il tipo di disegno.
2. Caricare proprietà del disegno quanto più simili possibile a quelle necessarie.
3. Cliccare su Creazione delle viste nella struttura ad albero delle opzioni a sinistra, selezionare la vista e le proprietà da modificare e cliccare su Proprietà vista.

   In questo caso, selezionare una vista sezione o una vista d'estremità.

4. Passare alla scheda Etichetta in Vista - Proprietà.
5. Selezionare una delle opzioni in Visualizza marche direzione: Mostra marche:
   • Solo Simbolo
   • Solo etichetta
   • Simbolo ed etichetta
   • L'opzione No non mostra alcuna marca.
6. Definire l'altezza del simbolo e dell'etichetta di testo in Altezza.

   Se si tenta di utilizzare 0, verrà visualizzato un messaggio di errore.

7. Per salvare le modifiche cliccare su Salva.
8. Cliccare su Chiudi.
9. Cliccare su Salva per salvare le proprietà del disegno, quindi cliccare su OK e creare il disegno.

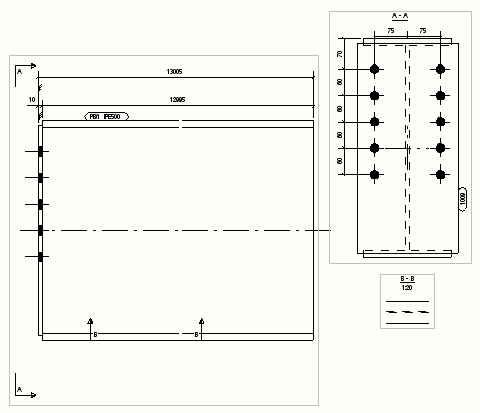

È sempre possibile posizionare le viste sezione e le viste d'estremità accanto alla vista principale o in qualsiasi posizione vuota in un disegno di officina, assemblaggio e entità gettate.

1. Nella scheda Disegni & report cliccare su Proprietà disegni e selezionare il tipo di disegno.
2. Caricare proprietà del disegno quanto più simili possibile a quelle necessarie.
3. Cliccare su Layout e aprire la scheda Altro.
4. Impostare Allinea la vista d'estremità con la vista principale su Sì per posizionare le viste accanto alla vista principale.
5. Impostare Allinea la vista sezione con la vista principale su Sì per posizionare le viste accanto alla vista principale.
6. Per salvare le modifiche in un file delle proprietà del disegno, cliccare su Salva in alto.
7. Cliccare su OK e creare il disegno.

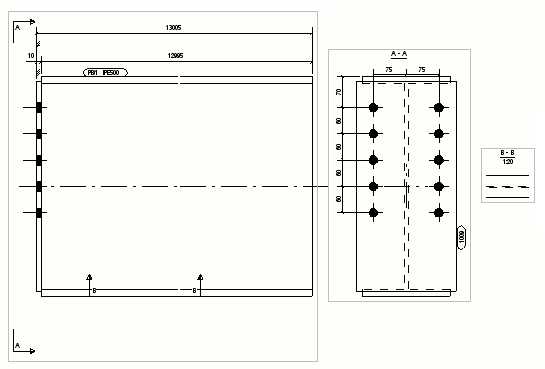

   Se si seleziona No, Tekla Structures colloca le viste sezione e d'estremità in qualsiasi posizione disponibile.
