Modifica, disposizione e allineamento delle viste disegno

È necessario impostare XS_VIEW_FRAMES_VISIBLE su TRUE se si desidera visualizzare sempre le cornici delle viste disegno. Se si imposta questa opzione avanzata su FALSE (default), le cornici delle viste disegno vengono nascoste finché non si sposta il puntatore del mouse sulla vista.

Ridimensionamento del contorno della vista del disegno

Con il termine contorno della vista o finestra della vista viene indicata la cornice tratteggiata intorno ai contenuti di una vista del disegno che viene visualizzata cliccando sulla cornice della vista. È possibile ridimensionare il contorno della vista, ad esempio, per mostrare solo una parte specifica dei contenuti della vista.

Quando si seleziona una vista, il contorno della vista viene evidenziato anche in altre viste. Quando si modifica il contorno della vista selezionata nelle altre viste utilizzando le relative grip, la modifica può essere visualizzata nel contorno della vista selezionata. In questo modo è facile modificare il piano della vista sezione e la profondità della vista senza dover aprire le proprietà della vista.

Fare click sulla cornice della vista.
Fare click sulle maniglie sul contorno della vista.
Trascinare le grip lungo l'asse x o y della vista.
In caso di modifica delle dimensioni del contorno della vista, viene modificata anche la cornice della vista.

Per ulteriori informazioni sulla visualizzazione delle viste in altre viste, vedere le seguenti opzioni avanzate:
- XS_VISUALIZE_VIEW_IN_ANOTHER_VIEWS
- XS_VISUALIZE_VIEW_IN_FATHER_VIEW_ONLY

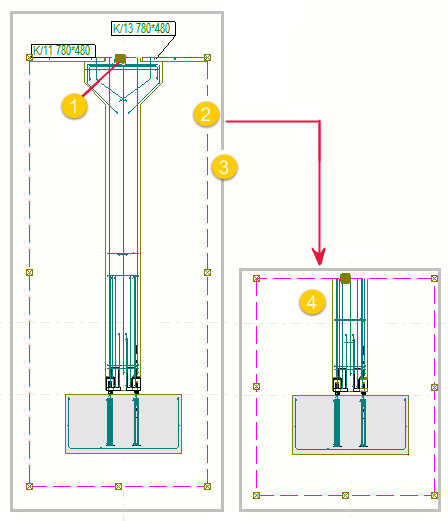

(1) Grip contorno vista

(2) Contorno vista

(3) Cornice vista

(4) Contorno della vista ridimensionato e vista

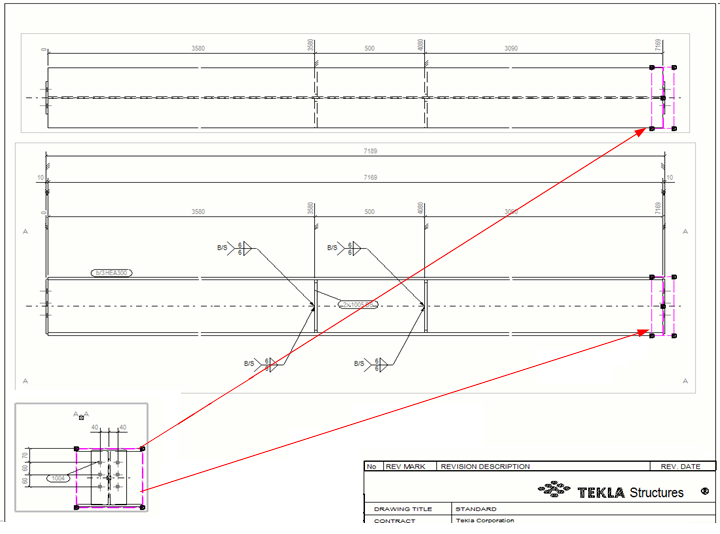

Esempio

Nell'esempio riportato di seguito la vista di sezione nell'angolo in basso a sinistra è stata selezionata e il contorno della vista è evidenziato in due altre viste. È possibile modificare il contorno della vista selezionata in altre viste trascinando le maniglie del contorno della vista, ad esempio per modificare la profondità della vista di sezione.

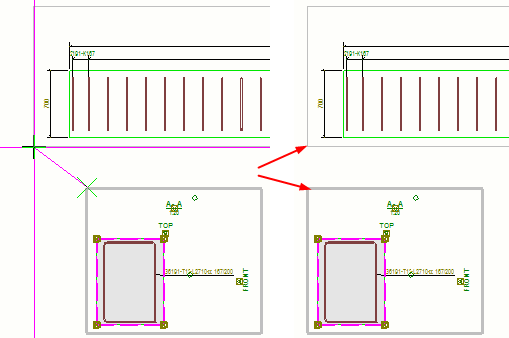

Trascinamento delle viste disegno

È possibile spostare le viste del disegno trascinandole.

Cliccare sulla cornice della vista.
Tenere premuto il pulsante sinistro del mouse e trascinare la vista in una nuova posizione.

La vista segue il cursore durante il trascinamento della vista, pertanto è possibile verificare il risultato finale.

Nota:

Quando si trascina una vista, l'impostazione di posizionamento può cambiare in Fisso in base al valore impostato per l'opzione avanzata XS_CHANGE_DRAGGED_VIEWS_TO_FIXED. Di default, questa opzione avanzata è impostata su TRUE a indicare che l'impostazione di posizionamento cambia in Fisso quando la vista viene trascinata.

Rotazione delle viste del disegno

È possibile ruotare le viste del disegno nei disegni aperti.

In un disegno aperto cliccare sulla cornice della vista del disegno da ruotare.
Nella scheda Viste sulla ribbon cliccare su Ruota vista.
Immettere l'angolo in gradi, ad esempio 90 o -90, nella finestra di dialogo visualizzata e cliccare su Ruota.

Allineamento delle viste disegno

È possibile allineare le viste verticalmente oppure orizzontalmente.

Selezionare una vista del disegno in un disegno aperto, quindi fare click con il tasto destro del mouse per visualizzare il menù di scelta rapida.
Selezionare Allinea in verticale dal menu di scelta rapida.
Selezionare un punto nella vista selezionata.
Selezionare un punto nella vista alla quale allineare la vista selezionata.

Tekla Structures sposta le viste in modo che i punti selezionati siano allineati verticalmente.

È possibile allineare la vista disegno selezionata in orizzontale selezionando il comando Allinea in orizzontale dal menu di scelta rapida.

Disponi viste del disegno

È possibile adattare le viste disegno in modo che includano tutti gli oggetti connessi, nonché riorganizzare le viste disegno utilizzando le proprietà del layout corrente del disegno.

Nella scheda Viste cliccare su Disponi.

Nota:

Disponi viste influisce soltanto sulle viste in cui l'opzione Posizione è impostata su Libero nelle proprietà della vista. Le viste contrassegnate con Fisso non vengono spostate.
Se XS_CHANGE_DRAGGED_VIEWS_TO_FIXED è impostato su TRUE (default) e una vista del disegno viene trascinata, la vista diventa fissa e il comando Disponi viste non funziona
Disponi viste può modificare le dimensioni del disegno quando si utilizza la scalatura automatica delle viste disegno.

Modifica delle proprietà delle viste del disegno

È possibile modificare le proprietà delle viste nella vista del disegno finale in base alla vista o nelle viste selezionate.

Effettuare una delle seguenti operazioni:
- Per modificare le proprietà in più viste, tenere premuto Ctrl, cliccare sui riquadri delle viste da modificare e nella scheda Disegno cliccare su Proprietà > Vista.
- Per modificare le proprietà di una vista, fare doppio click sulla cornice della vista.
Modificare le proprietà della vista in base alle proprie esigenze.

Ad esempio, modificare la Scala della vista.
Cliccare su Modifica.
Se sono presenti impostazioni livello oggetto da applicare, cliccare sul pulsante Edita impostazioni... e caricare le impostazioni dell'oggetto da utilizzare. Cliccare su Modifica.
Per ulteriori informazioni sulle proprietà delle viste disegno, vedere Proprietà vista in disegni.

Rinominazione delle viste sezione o di dettaglio

Dopo avere rimosso le viste sezione o di dettaglio da un disegno, è possibile utilizzare le macro per rinominare tutte le viste sezione o di dettaglio per ottenere nuovamente l'etichettatura continua (A-A, B-B, e così via).

In un disegno aperto in cui sono state rimosse viste sezione o di dettaglio, cliccare sul pulsante Applicazioni e componenti nel riquadro laterale per aprire il catalogo Applicazioni e componenti.
Cliccare sulla freccia accanto ad Applicazioni per aprire la lista delle applicazioni.
È inoltre possibile cercare Rinomina viste sezione o Rinomina viste di dettaglio.
Eseguire una delle seguenti operazioni a seconda che si desideri rinominare le viste sezione o le viste di dettaglio:
- Cliccare due volte su Rinomina viste sezione.
- Cliccare due volte su Rinomina viste di dettaglio.

Le viste sezione o le viste di dettaglio vengono rinominate in modo da avere l'etichettatura continua. Verrà visualizzato un messaggio quando la rinominazione viene completata.
