Creazione di un gruppo di bulloni

Nella scheda Acciaio tenere premuto Maiusc e cliccare su Bullone .

Le proprietà Bullone si aprono.
Modificare le proprietà Bullone, se necessario.

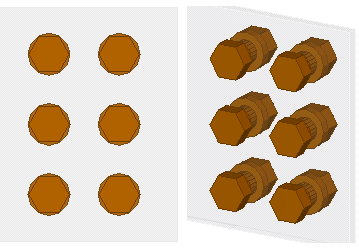

Ad esempio, le impostazioni Gruppo bulloni influiscono sul risultato finale.
Selezionare la parte principale alla quale saranno imbullonate le parti secondarie.
Selezionare le parti secondarie.
Cliccare con il pulsante centrale del mouse per terminare la selezione delle parti.
Selezionare un punto per indicare l'origine del gruppo di bulloni.
Selezionare un secondo punto per indicare la direzione dell'asse x del gruppo di bulloni.

Nota:
Tekla Structures determina la posizione del gruppo di bulloni utilizzando i seguenti valori: l'asse x del gruppo di bulloni e il piano di lavoro. Le quote sono relative all'origine del gruppo di bulloni, che è il primo punto selezionato. Tekla Structures imposta la direzione x del gruppo di bulloni utilizzando il secondo punto selezionato. È importante che i punti selezionati per creare il gruppo di bulloni siano sufficientemente vicini alle parti da collegare.

Creazione di un singolo bullone

Nella scheda Acciaio tenere premuto Shift e cliccare su Bullone per aprire le proprietà Bullone.
In Gruppo bulloni selezionare Matrice dalla lista Sagoma.
Nella caselle Distanza X tra i bulloni e Distanza Y tra i bulloni immettere 0.
Creare il bullone con lo stesso metodo utilizzato per creare un gruppo di bulloni:
1. Selezionare la parte principale alla quale saranno imbullonate le parti secondarie.
2. Selezionare le parti secondarie.
3. Cliccare con il pulsante centrale del mouse per terminare la selezione delle parti.
4. Selezionare un punto per indicare l'origine del bullone.
5. Selezionare un secondo punto per indicare la direzione dell'asse x.

Creare i bulloni utilizzando il componente automatica dei bulloni

Utilizzare il componente Bullone automatico per imbullonare parti e parti adiacenti, piatti di spessoramento, piatti di giunzione o altri piatti. Bullone automatico segue la rotazione della parte e trova la migliore rotazione, in modo che non sia necessario impostare il piano di lavoro. Con Bullone automatico un gruppo di bulloni può includere molte parti, ad esempio, con la gestione di un giunto come singolo gruppo

Cliccare sul pulsante Applicazioni e componenti del pannello laterale per aprire il catalogo Applicazioni e componenti.
Iniziare a digitare bullone automatico nella casella di ricerca.
Cliccare due volte su Bullone automatico nel catalogo per aprire la finestra di dialogo Bullone automatico.
Definire le proprietà del bullone.
Se necessario, è possibile visualizzare la lunghezza di taglio come linee temporanee per verificare il punto in cui i bulloni devono essere posizionati anche se non vengono creati.
- Selezionare nella lista nella parte inferiore della finestra di dialogo per non visualizzare le linee temporanee.
- Selezionare nella lista nella parte inferiore della finestra di dialogo per visualizzare le linee temporanee.
Per eliminare le linee temporanee, cliccare con il pulsante destro del mouse sulla vista e selezionare Ridisegna vista.
Cliccare su Applica.
Selezionare la parte principale.

Bullone automatico utilizza questa parte per identificare la migliore rotazione. Questa parte sarà la parte principale dell'assemblaggio.
Selezionare la parte secondaria.
Cliccare sul pulsante centrale del mouse.
Selezionare la prima e la seconda posizione per definire la direzione del gruppo di bulloni.

Esempi

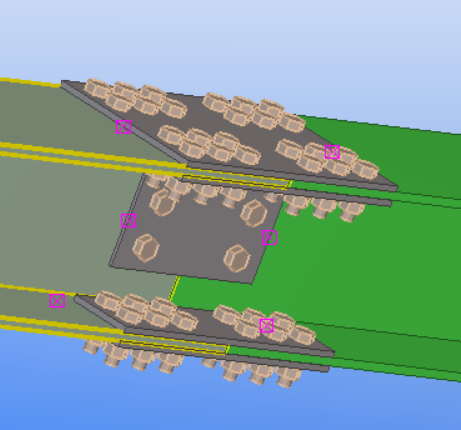

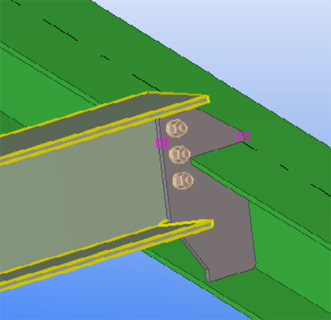

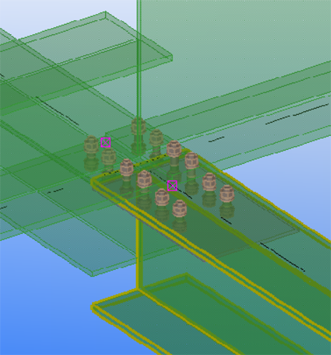

Di seguito sono riportati esempi delle parti imbullonate utilizzando il componente Bullone automatico. Le parti principali e i punti selezionati vengono evidenziati.

Creazione di un gruppo di bulloni esplodendo un componente

Un modo alternativo per creare bulloni è quello di applicare prima un componente che include gruppi di bulloni e poi esplodere il componente.

Applicare un componente che include gruppi di bulloni.

Ad esempio, connettere due travi oppure una trave e una colonna, utilizzando un piatto d'estremità imbullonato.
Esplodere il componente.
1. Selezionare il componente da esplodere.
2. Cliccare con il pulsante destro del mouse e selezionare Esplodi componente.

  Tekla Structures separa gli oggetti nel componente.
Modificare il gruppo di bulloni.
1. Selezionare il gruppo di bulloni e cliccare due volte su di esso per aprire le proprietà.
2. Modificare le proprietà.
3. Cliccare su Modifica.

Modifica o aggiunta di parti bullonate

È possibile modificare le parti alle quali si collega un gruppo imbullonato.

Nella scheda Acciaio cliccare su Parti bullonate.
Selezionare il gruppo di bulloni.
Selezionare si nuovo le parti principale e secondaria.
Cliccare sul pulsante centrale del mouse per terminare la selezione delle parti.

Forma del gruppo bulloni

Tekla Structures utilizza i valori delle caselle Distanza X tra i bulloni e Distanza Y tra i bulloni nelle proprietà Bullone per determinare la quantità di bulloni presente nel gruppo di bulloni, come mostrato nella seguente tabella:


Sagoma	Distanza X tra i bulloni	Distanza Y tra i bulloni
Matrice	Spaziatura tra i bulloni, nella direzione x del gruppo di bulloni.	Spaziatura tra i bulloni, nella direzione y del gruppo di bulloni.
Cerchio	Numero di bulloni.	Diametro del gruppo di bulloni.
Lista	Coordinata x di ciascun bullone, dal punto di origine del gruppo di bulloni.	Coordinata y di ciascun bullone, dal punto di origine del gruppo di bulloni.

Esempi


Forma del gruppo bulloni	Quote	Risultato
Matrice	Distanza X tra i bulloni: 150 Distanza Y tra i bulloni: 100
Cerchio	Numero di bulloni: 6 Diametro: 100
Lista	Distanza X tra i bulloni: 75 175 250 Distanza Y tra i bulloni: 75 -50 0

Proprietà dei bulloni

Utilizzare le proprietà Bullone per visualizzare o modificare le proprietà di un gruppo di bulloni. Utilizzare la sezione Fori per definire le proprietà dei fori bulloni. Le unità dipendono dalle impostazioni nel menu File > Impostazioni > Opzioni > Unità e decimali.


Impostazione	Descrizione
Bullone
Dimensione	Diametro dei bulloni.
Standard	Standard/classe dell'assemblaggio bullone.
Tipo bullone	Definisce se i bulloni sono assemblati in cantiere o in officina.
Collega come	Indica se si sta imbullonando una parte secondaria o un sotto-assemblaggio.
Filetto nel materiale	Indica se la filettatura del bullone può essere all'interno delle parti bullonate. Tekla Structures non utilizza questo valore per calcolare la lunghezza dei bulloni a filettatura completa.

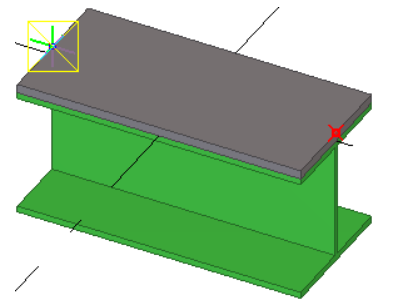

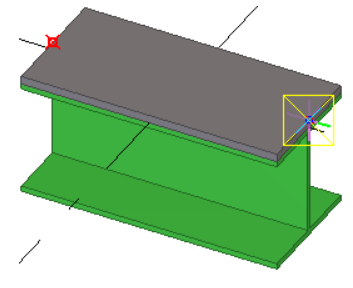

Lunghezza di taglio	Indica quali parti collega il bullone. Il valore definisce l'area nella quale Tekla Structures deve cercare le parti che appartengono al gruppo di bulloni. Utilizzando la lunghezza di taglio è possibile determinare se il bullone passa attraverso una o due flange. Tekla Structures cerca le parti utilizzando metà del valore della lunghezza di taglio, in entrambe le direzioni dal piano del gruppo di bulloni. Nell'illustrazione di seguito, A è la lunghezza di taglio e B è l'origine del bullone. Tekla Structures calcola l'area di ricerca come A/2 in entrambe le direzioni dal punto B. Tekla Structures avvisa se la lunghezza di taglio è troppo piccola (ovvero il gruppo di bulloni non contiene alcuna parte) e rende la lunghezza dei bulloni di 100 mm. Se sono presenti distanze notevoli tra le parti collegate, la distanza viene aggiunta alla lunghezza dei bulloni. Tekla Structures calcola la lunghezza dei bulloni utilizzando la distanza totale tra la prima e l'ultima superficie. NOTA: per fare in modo che un bullone abbia una determinata lunghezza, immettere un valore negativo per la lunghezza di taglio (ad esempio -150). NOTA: Se non è possibile creare fori o fori ciechi, aumentare la lunghezza di taglio.
Lunghezza extra	Lunghezza bullone aggiuntiva. Consente di aumentare lo spessore del materiale utilizzato da Tekla Structures per il calcolo della lunghezza dei bulloni. Ad esempio, può essere necessaria una lunghezza bulloni aggiuntiva per la verniciatura. È inoltre possibile creare lunghezze aggiuntive negli assemblaggi di bulloni.
Assemblaggio	Consente di scegliere se creare le rondelle e i dadi con il bullone. Per creare solo fori senza alcun bullone, deselezionare tutte le caselle di controllo.
Gruppo bulloni
Sagoma	Sagoma del gruppo bulloni. Le opzioni disponibili sono: Matrice per forme rettangolari Cerchio per forme circolari Lista xy per qualsiasi forma
Distanza X tra i bulloni	Spaziatura dei bulloni, numero di bulloni o coordinata, in base alla forma del gruppo di bulloni.
Distanza Y tra i bulloni	Spaziatura dei bulloni, diametro del gruppo o coordinata, in base alla forma del gruppo di bulloni.
Numero di bulloni	Numero di bulloni in un gruppo di bulloni circolare.
Diametro	Diametro di un gruppo di bulloni circolare.
Fori
Tolleranza	Tolleranza = diametro foro + diametro bullone
Tipo di foro normale	Selezionare Passante per creare fori passanti per tutta la parte. Selezionare Cieco per creare fori di profondità parziale che non si estendono completamente attraverso le parti.
Profondità foro	Profondità di un foro cieco misurata dai punti di riferimento bullone/foro (grip gialle e magenta). Potrebbe essere necessario regolare anche il valore Lunghezza di taglio.
Parti con fori speciali	Per creare fori sovradimensionati o asolati, selezionare le caselle di controllo desiderate per indicare quali materiali del collegamento presentano fori speciali.
Tipo di foro speciale	Fori sovradimensionati, asolati o nessun foro. Questa opzione diventa attiva quando si selezionano le caselle di controllo Foro speciale accanto a Parti con fori speciali.
Foro asolato in X	La tolleranza X del foro asolato. Zero per un foro circolare.
Foro asolato in Y	La tolleranza Y del foro asolato. Zero per un foro circolare.
Asole ruotate	Se il bullone collega più parti, è possibile ruotare i fori alternati di 90 gradi. Ciò consente al bullone di muoversi in diverse direzioni.
Sovradimensionato	Tolleranza di un foro sovradimensionato.
Posizione
Sul piano	Sposta il gruppo di bulloni perpendicolarmente all'asse x.
Rotazione	Definisce l'angolo di rotazione del gruppo di bulloni intorno all'asse x, relativo al piano di lavoro corrente. Ad esempio, è possibile utilizzare questa casella per indicare su quale lato delle parti collegate deve trovarsi la testa del bullone.
Alla profondità	Sposta il gruppo di bulloni perpendicolarmente al piano di lavoro corrente.
Offset da

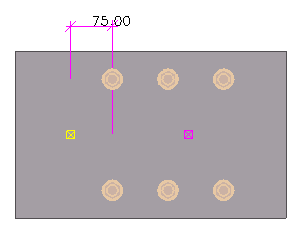

Dx, Dy, Dz	Gli offset che spostano il gruppo di bulloni spostando il relativo asse x. Utilizzare per modificare la posizione del gruppo di bulloni. I valori del punto iniziale Dx, Dy e Dz muovono la prima estremità del gruppo di bulloni, relativamente all'asse x del gruppo di bulloni. I valori del punto finale muovono la seconda estremità del gruppo di bulloni. Un valore Dx positivo muove il punto iniziale verso il punto finale. Dy muove il punto finale perpendicolarmente all'asse x del gruppo di bulloni sul piano di lavoro corrente. Dz muove il punto finale perpendicolarmente al piano di lavoro corrente. Gruppo di bulloni di esempio con punto iniziale Dx impostato su 75:
Altro
UDA	Cliccare sul pulsante Attributi Utente per aprire gli attributi utente (UDA) del bullone. Gli UDA forniscono ulteriori informazioni sui bulloni.
Mostra lunghezza di taglio come linee temporanee	Questa opzione è disponibile nel componente Bullone automatico. Mostra il punto in cui devono essere posizionati i bulloni anche se non vengono creati. Selezionare per non visualizzare le linee temporanee. Selezionare per visualizzare le linee temporanee.
