Modification, arrangement et alignement des vues de dessin

Notez que vous devez définir l'option XS_VIEW_FRAMES_VISIBLE sur TRUE si vous souhaitez afficher les cadres de vue de dessin en permanence. Si vous définissez cette option avancée sur FALSE (valeur par défaut, les cadres de vue de dessin sont masqués jusqu’à ce que vous déplaciez le pointeur de la souris sur la vue.

Redimensionnement des limites de vue du dessin

La limite de la vue ou la boîte de restriction de vue correspond au cadre en pointillés situé autour du contenu d'une vue de dessin, qui devient visible lorsque vous cliquez sur le cadre de la vue. Vous pouvez redimensionner la limite de la vue, par exemple pour afficher uniquement une pièce spécifique du contenu de la vue.

Lorsque vous sélectionnez une vue, la limite de la vue est également mise en évidence dans les autres vues. Lorsque vous modifiez la limite de la vue sélectionnée dans les autres vues à l'aide des poignées, la modification est visible dans la limite de la vue sélectionnée. De cette manière, vous pouvez facilement ajuster le plan de la coupe et la profondeur de la vue, et vous n'avez pas besoin d'ouvrir les propriétés de la vue.

Cliquez sur le cadre de la vue.
Cliquez sur l'une des poignées de la limite de la vue.
Faites glisser les poignées le long de l'axe x ou y de la vue.
Lorsque la limite de la vue change de taille, le cadre de la vue s'ajuste à la nouvelle taille.

Pour plus d’informations sur la visualisation des vues dans d’autres vues, consultez les options avancées suivantes :
- XS_VISUALIZE_VIEW_IN_ANOTHER_VIEWS
- XS_VISUALIZE_VIEW_IN_FATHER_VIEW_ONLY

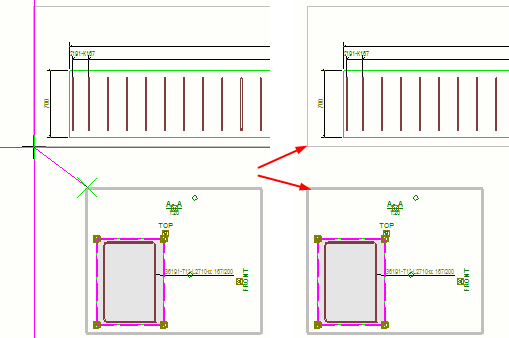

(1) Poignée de la limite de la vue

(2) Limite de la vue

(3) Cadre de la vue

(4) Limite de la vue redimensionnée et vue

Exemple

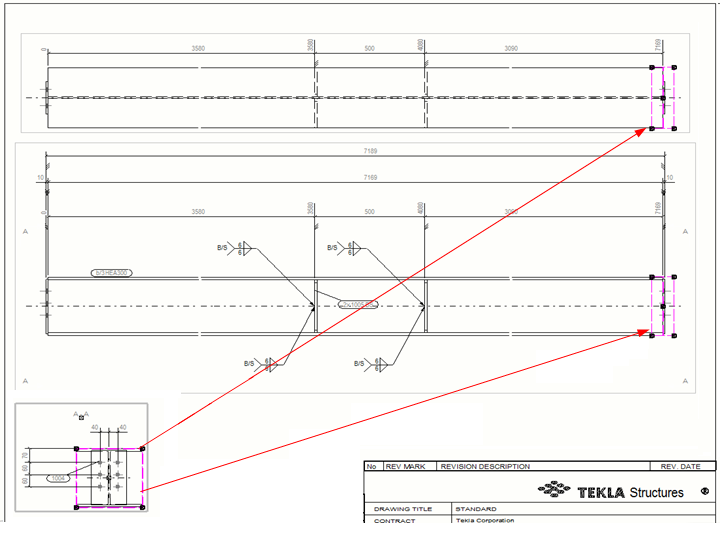

Dans l'exemple ci-dessous, la vue en coupe située en bas à gauche est sélectionnée et la limite de la vue est mise en surbrillance dans deux autre vues. Vous pouvez modifier la limite de la vue sélectionnée dans les autres vues en faisant glisser les poignées correspondantes, pour modifier la profondeur de la vue en coupe par exemple.

Glissement de vues de dessin

Vous pouvez déplacer des vues de dessin en les faisant glisser.

Cliquez sur le cadre de la vue.
Maintenez le bouton gauche de la souris enfoncé et déplacez la vue vers un nouvel emplacement.

La vue suit le curseur pendant que vous la faites glisser afin que vous puissiez voir le résultat final.

Remarque :

Lorsque vous faites glisser une vue, son paramètre de placement peut être défini sur Fixe selon la définition de l’option avancée XS_CHANGE_DRAGGED_VIEWS_TO_FIXED. Cette option avancée est définie sur TRUE par défaut, ce qui signifie que la position devient Fixe lorsque la vue est déplacée.

Faire pivoter des vues de dessin

Vous pouvez faire pivoter les vues de dessin dans les dessins ouverts.

Dans un dessin ouvert, cliquez sur le cadre de la vue de dessin que vous souhaitez pivoter.
Dans l'onglet Vues du ruban, cliquez sur Rotation vue.
Entrez l'angle en degrés, par exemple 90 ou -90, dans la boîte de dialogue et cliquez sur Rotation.

Alignement de vues de dessin

Vous pouvez aligner les vues verticalement ou horizontalement.

Sélectionnez une vue de dessin dans un dessin ouvert, puis effectuez un clic droit pour faire apparaître le menu contextuel.
Dans le menu contextuel, sélectionnez Aligner verticalement.
Sélectionnez un point dans la vue sélectionnée.
Sélectionnez un point dans la vue avec lequel vous voulez aligner la vue sélectionnée.

Tekla Structures déplace les vues de sorte que les points capturés s'alignent verticalement.

Vous pouvez aligner la vue de dessin sélectionnée horizontalement en sélectionnant la commande Aligner horizontalement dans le menu contextuel.

Arranger les vues de dessin

Vous pouvez faire en sorte que les vues de dessin comprennent tous les objets assemblés et réarranger les vues de dessin à l'aide des propriétés actuelles du dessin.

Dans l'onglet Vues, cliquez sur Arranger.

Remarque :

L'option Arranger les vues affecte uniquement les vues pour lesquelles l'option Position est définie sur Libre dans les propriétés de la vue. Les vues Fixe ne sont pas déplacées.
Si vous avez défini XS_CHANGE_DRAGGED_VIEWS_TO_FIXED sur TRUE (valeur par défaut) et déplacé une vue dans un dessin, la vue devient fixe et la commande Arranger les vues ne fonctionne pas.
Arranger les vues peut modifier la taille du dessin si vous utilisez la mise à l'échelle automatique des vues du dessin.

Modification des propriétés de vue de dessin

Vous pouvez modifier les propriétés des vues dans le dessin final, vue par vue ou dans des vues sélectionnées.

Suivez l'une des procédures ci-dessous :
- Si vous souhaitez modifier les propriétés dans plusieurs vues, maintenez la touche Ctrl enfoncée, puis cliquez sur les cadres des vues que vous souhaitez modifier et sous l'onglet Dessin, cliquez sur Propriétés > Vue.
- Pour modifier les propriétés d'une vue, double-cliquez sur le cadre de la vue.
Modifiez les propriétés de la vue comme souhaité.

Par exemple, modifiez la vue Echelle.
Cliquez sur Modifier.
Si vous souhaitez appliquer certains paramètres détaillés au niveau de l'objet, cliquez sur le bouton Modifier paramètres... et chargez les paramètres de l'objet que vous souhaitez utiliser. Cliquez sur Modifier.
Pour plus d'informations sur les propriétés de vue de dessin, voir Propriétés de la vue dans les dessins.

Renommage des vues en coupe ou des vues de détail

Une fois que vous avez supprimé des coupes ou des vues de détail d’un dessin, vous pouvez utiliser des macros pour attribuer un nouveau libellé à toutes les vues de coupe ou de détail pour que le libellé soit à nouveau continu (A-A, B-B, etc.).

Dans un dessin ouvert dans lequel vous avez supprimé des vues en coupe ou de détail, cliquez sur le bouton Applications & composants dans le panneau latéral pour ouvrir le catalogue Applications & composants.
Cliquez sur la flèche à côté de Applications pour ouvrir la liste des applications.
Vous pouvez également rechercher Renommer les vues en coupe ou Renommer les vues en coupe.
Selon que vous souhaitez attribuer un nouveau nom aux vues en coupe ou de détail, procédez comme suit :
- Double-cliquez sur Renommer les coupes.
- Double-cliquez sur Renommer les détails.

Les vues en coupe ou les vues de détail sont renommées de façon à ce qu’elles soient à nouveau libellées en continu. Un message s’affiche lorsque le renommage est terminé.
