Pour modifier des jeux d’armatures à l’aide des segments, vous devez d’abord rendre ces derniers visibles.

1. Vérifiez que le bouton Modification dynamique est actif.
2. Dans l'onglet Armature, cliquez sur Visibilité > Segments.
3. Sélectionnez un jeu d’armatures.

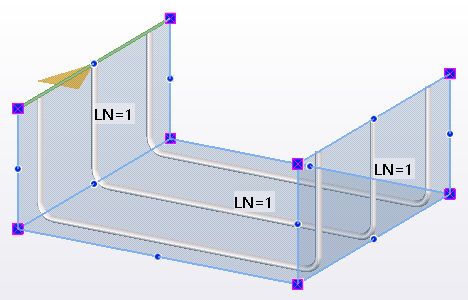

   Tekla Structuresaffiche les segments. Tekla Structures affiche également les numéros de lit des barres du jeu d’armatures pour chaque segment, par exemple LN = 1.

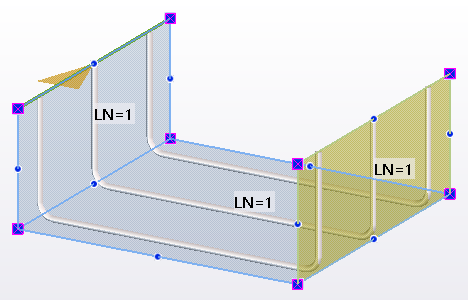

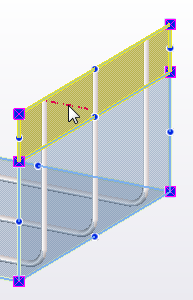

4. Déplacez le pointeur de la souris sur un segment, puis cliquez dessus pour le sélectionner.

   Tekla Structures met en surbrillance le segment en jaune.



Vous pouvez utiliser l’une des méthodes suivantes lorsque vous modifiez les segments d’un jeu d’armatures.

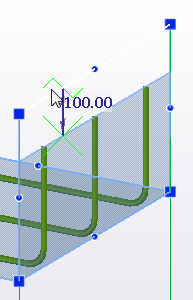

1. Pour déplacer un segment, faites-le glisser vers un nouvel emplacement.

   Les plans des segments connectés restent intacts.

   Si vous ne souhaitez pas que les segments connectés suivent le segment déplacé, maintenez la touche Alt enfoncée pendant le glissement. La taille du segment déplacé reste la même, mais les plans des segments connectés peuvent changer.

   Si vous souhaitez détacher le segment des segments connectés, maintenez la touche Maj enfoncée lorsque vous faites le glissement.

2. Pour déplacer une arête d’un segment, faites glisser l’arête vers un nouvel emplacement.

   Les segments connectés suivent, si possible.

3. Pour créer une copie parallèle d'un segment, maintenez la touche Ctrl enfoncée et faites glisser le segment.
4. Pour créer un nouveau segment connecté, maintenez la touche Ctrl enfoncée et faites glisser une arête du segment.



5. Pour ajouter un nouveau segment sur la face de la pièce ou la face de l'objet de coulage, cliquez sur Ajouter une face dans l'onglet contextuel du ruban, puis sélectionnez la face de la pièce ou la face de l'objet de coulage.
6. Pour créer un nouveau segment en fonction de ses angles, définissez Mode de sélection sur , cliquez sur Ajouter une face dans l’onglet contextuel du ruban, puis sélectionnez des points pour indiquer les angles de la face du segment. Cliquez sur le bouton central de la souris pour terminer la sélection.

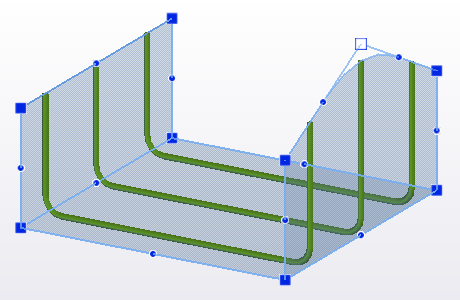

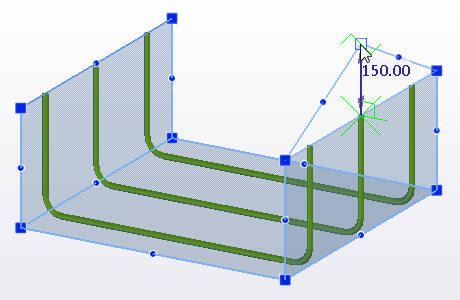

7. Pour ajouter un nouvel angle à un segment, faites glisser une poignée de point milieu.



8. Pour supprimer un angle d’un segment, sélectionnez le point et appuyez sur Supprimer.
9. Pour modifier un chanfrein d’angle d’un segment, sélectionnez l’angle, puis sélectionnez Type chanfrein et entrez les dimensions du chanfrein dans la barre d’outils contextuelle.





10. Pour supprimer un segment, sélectionnez-le et appuyez sur Supprimer.
11. Pour définir un décalage supplémentaire entre le segment et les barres, sélectionnez le segment et entrez une valeur pour Décalage supplémentaire dans la barre d’outils contextuelle, par exemple, .

    Une valeur négative déplace les barres en dehors du béton.

12. Pour faire passer les vers l’autre côté d’un segment, sélectionnez ce dernier et cliquez sur Inverser la barre latérale dans la barre d’outils contextuelle.



    Notez qu’après l’inversion, Tekla Structures recherche du béton de l’autre côté du segment pour créer un enrobage et appliquer les paramètres d’enrobage. S’il n’existe pas en béton, l’épaisseur de l’enrobage sera nulle.

13. Pour modifier l’ordre des couches de barres au niveau d’un segment individuel, sélectionner le segment et ajustez l'ordre des couches à l’aide des boutons suivants dans la barre d’outils contextuelle.

    • Cliquez sur pour déplacer les barres vers le lit le plus à l’extérieur.

    • Cliquez sur pour déplacer les barres d’un lit vers l’extérieur.

    • Cliquez sur pour déplacer les barres d’un lit vers l’intérieur.

    • Cliquez sur pour déplacer les barres vers le lit le plus à l’intérieur.

    Vous pouvez également entrer un numéro dans la zone Numéro lit du panneau des propriétés, puis cliquer sur Modifier pour enregistrer les modifications.

    Plus le numéro de lit est petit, plus ce lit est proche de la surface du béton. Vous pouvez utiliser des nombres positifs et négatifs.

    Ces modifications remplacent les paramètres d’ordre de couche de l’intégralité du jeu d’armatures.
