Version Unitechnik

Sélectionnez la version Unitechnik.

Créé à partir de

Sélectionnez les pièces ou les éléments préfabriqués à exporter.

• Eléments préfab. sélectionnés

  Seuls les éléments préfabriqués qui possèdent au moins une pièce sélectionnée dans le modèle sont exportés. Chaque élément préfabriqué dispose d'un fichier de sortie. Sélectionnez Par ID élément béton ou Par repère élément béton.

• Toutes les pièces

  Tous les éléments préfabriqués sont exportés. Chaque élément préfabriqué dispose d'un fichier de sortie. Sélectionnez Par ID élément béton ou Par repère élément béton.

• Pièces sélectionnées (séparément)

  Seules les pièces béton sélectionnées (ainsi que les inserts et pièces d'isolation appartenant à la pièce sélectionnée) sont exportées. Chaque pièce dispose d'un fichier de sortie.

• Pièces sélectionnées (Préfab)

  Les pièces sélectionnées qui appartiennent à un élément béton sont regroupées et exportées ensemble dans un fichier de sortie. Sélectionnez Par ID élément béton ou Par repère élément béton.

• Assemblages sélectionnés

  Cette option est recommandée dans la plupart des cas. Tous les assemblages sélectionnés sont exportés. Un assemblage équivaut à un élément préfabriqué et dispose d'un fichier de sortie. La sélection des sous-assemblage est aussi permise.

• Eléments béton en liste

  Sélectionnez les éléments béton à exporter à partir de la Liste des positions d'élément béton que vous entrez.

• Par ID élément béton

  Chaque élément préfabriqué dispose de son propre fichier de sortie.

• Par repère élément béton

  Les éléments préfabriqués identiques partagent le même fichier de sortie.

Pièces exclues de l'export (classe ou nom)

Si vous ne souhaitez pas exporter certaines pièces, entrez les classes ou les noms de celles-ci. Vous pouvez également exclure des armatures avec ce paramètre. Les pièces dont les classes figurent dans la liste ne seront pas exportées.

Chemin d'accès au répertoire

Indiquez l'emplacement d'enregistrement des fichiers d'export. Le répertoire par défaut est .\UT_Files, dans le répertoire modèle en cours.

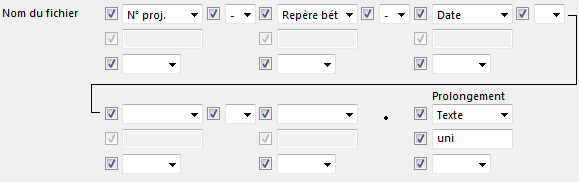

Nom du fichier

Extension

Sélectionnez dans les listes le nom du fichier de sortie et son extension.

Vous pouvez utiliser jusqu'à 5 chaînes pour générer les noms du fichier d'export. Sélectionnez des options dans les listes, des valeurs de définition ou des attributs et un limiteur de longueur de chaîne en option. Vous pouvez laisser la zone vide si vous n'avez pas besoin des 5 chaînes. Vous pouvez utiliser un point de séparation (.), un tiret (-), ou un tiret bas (_) entre les chaînes.

• Proj. nr correspond au numéro du projet.
• Nom proj. correspond au nom du projet.

• N° béton correspond au repère de l'assemblage de la pièce principale de l'élément béton.

• Phase correspond à la phase active.

• Repère béton correspond au repère de l'assemblage de la pièce principale de l'élément béton.

• ACN correspond au numéro de contrôle de l'assemblage. Pour générer des numéros de contrôle d'assemblage, accédez à l'onglet Dessins et listes, puis cliquez surRepérage > Assigner numéros de contrôle.

• ID pièce correspond au numéro d'ID, d'une longueur de 10 caractères. Si le numéro d'ID est inférieur à 10 caractères, des zéros sont ajoutés en préfixe du numéro pour atteindre la longueur de 10 caractères. Par exemple, le numéro d'ID 456999 sera 0000456999.

• Le Compteur ajoute un numéro séquentiel à la fin du nom de fichier, si le nom existe déjà.

• Les autres options sont Date, Heure, Date-Heure, Attribut utilisateur, Texte, Gabarit et Projet UDA.

  Date, Date-Heure et Heure utilisent le format aaaa-mm-dd-hh-mm.

  Gabarit signifie un attribut de gabarit. Attribut utilisateur et Gabarit sont toujours lus à partir de la pièce principale.

Définissez également l'extension du nom de fichier. Par défaut, elle correspond à Texte et uni. Vous pouvez sélectionner une autre option dans la liste.

Masque de nom de fichier

Format (longueur) du nom du fichier de sortie et de son extension. Les nombres représentent la longueur de la chaîne de sortie. Si le nom est plus long que l'option sélectionnée, il est coupé.

Ouvrir dossier après export

Choisissez d'ouvrir ou non le répertoire dans lequel le fichier de sortie est enregistré après l'export .

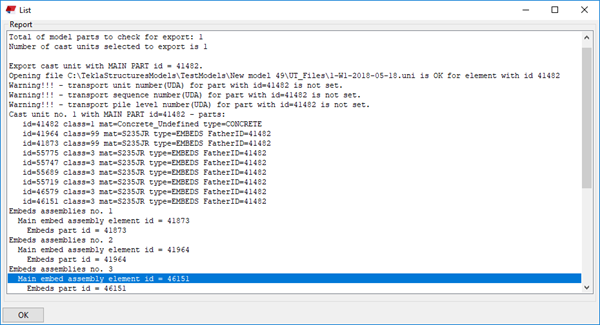

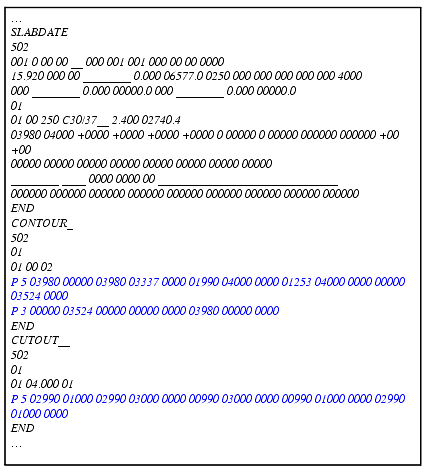

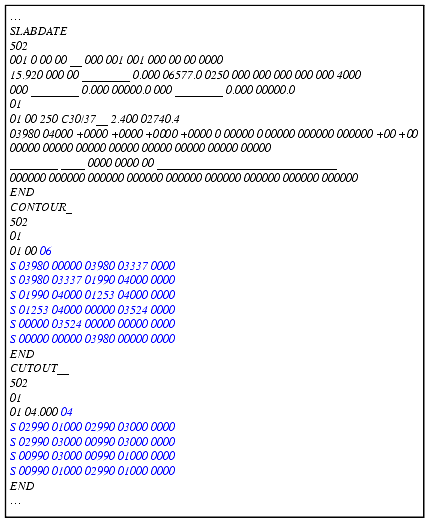

Structure de fichier de sortie

Structure du fichier exporté (SLABDATE et LAYER).

Dans la plupart des cas, vous n’avez pas besoin d’utiliser ce paramètre.

• Calques multiples

  Un bloc SLABDATE avec N calques. Chaque élément préfabriqué dispose de son propre bloc LAYER. Les inserts, les armatures et les isolations appartiennent à une pièce en béton, et ils sont exportés dans le bloc LAYER correspondant.

  Si les couches ne sont pas définies correctement, une erreur se produit.



• Calque simple, 1 dalle, 1 pièce

  Chaque élément préfabriqué dispose de son propre bloc SLABDATE, mais ne possède aucun bloc LAYER.



• Calque simple, n dalles, n pièces

  Les éléments préfabriqués ayant la même géométrie sont regroupés dans le même bloc SLABDATE. Aucun bloc LAYER ou LOT n'est défini. Les inserts, les armatures et les isolations appartenant à des éléments préfabriqués ayant la même géométrie sont regroupés, puis exportés dans le même bloc SLABDATE.



• Calque simple, 1 dalle, n pièces

  Toutes les parois identiques sont définies dans un bloc SLABDATE plutôt que d'être définies dans un bloc SLABDATE distinct pour chaque paroi. Cette option est utile lors de l'export d'inserts spéciaux.

• Combiné, n dalle(s), 1 pièce

  Export combiné qui peut contenir plus d'un élément béton. Les éléments béton exportés sont placés côte à côte en fonction de la logique séquentielle définie dans l'onglet Palette.

• Calque simple, 1 slabdate, n steelmats

  Exporte uniquement la pièce principale de l'élément béton en tant que dalle et treillis soudé et inserts à partir de tout l'élément béton sur une ligne dans la direction de l'axe X d'export avec un jeu de 1 mm entre eux.

1ère couche exportée

Sélectionnez la pièce à exporter dans le premier bloc LAYER. Cette option permet de définir la coque de mur à positionner en premier sur la palette.

Les différentes options sont les suivantes :

• Pièce principale (de l'élément préfabriqué)

• Pièce la plus grande

• Pièce la plus lourde

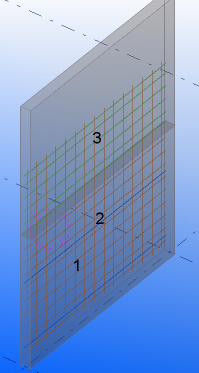

Prendre en compte épaisseurs de découpe du calque

Sélectionnez le mode d'export des calques de l'élément préfabriqué. Ces options sont disponibles lorsque l'option Structure fichier de sortie est définie sur Calques multiples.

• Non

  L'élément préfabriqué est exporté en tant que volume unique.

• Oui

  Les couches manuelles définies dans l'onglet Unitechnik des attributs utilisateur d'une pièce sont utilisés et l'élément béton est exporté sous forme de deux ou trois couches.

Symbole blanc dans le fichier exporté

Sélectionnez le symbole blanc à utiliser dans le fichier d'export.

Exemple avec le symbole "_" :

Exemple avec le symbole " " :

Rotation

Sélectionnez la direction de numérisation, qui définit la face de la pièce principale tournée vers la base de la palette. L'export unitechnik utilise les calques de numérisation pour obtenir la géométrie de toutes les pièces d'un élément préfabriqué.

La direction de balayage dépend du plan de la pièce principale de l'élément préfabriqué. Un panneau de sol est balayé de bas en haut. Un panneau de mur et un poteau sont numérisés d'un côté à l'autre. La position et le sens de la forme de base d'un élément préfabriqué exporté dépend de la rotation.

Notez que vous pouvez utiliser l'attribut utilisateur d'objet de surface Utiliser la surface comme base de palette pour orienter l'objet sans modifier le dessus du coffrage ou la rotation dans les paramètres d'export.

Non

Plancher : de bas en haut

Mur : De la face avant vers la face arrière (selon la direction de modélisation)

Poteau : d'un côté à l'autre

180

Plancher : de haut en bas

Mur : de l'arrière vers l'avant

Poteau : d'un côté à l'autre

+90° autour de X

Plancher : de gauche à droite

Mur : de haut en bas

Poteau : d'un côté à l'autre

-90° autour de X

Plancher : de droite à gauche

Mur : de bas en haut

Poteau : d'un côté à l'autre

-90° autour de Y

Plancher : de l'arrière à l'avant

Mur : de droite à gauche

Poteau : de haut en bas

Avec l'option Dessus coffrage, le sens de balayage dépend du dessus coffrage définie, de sorte que la face opposée soit tournée vers la palette.

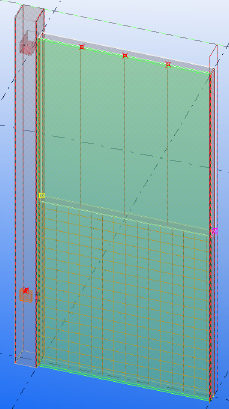

Exemples de rotation :

• Plan de balayage incorrect (de droite à gauche) :



• Plan de numérisation correct (de l'arrière vers l'avant) :



Rotation suppl.

Sélectionnez la rotation autour de l'axe z, et ainsi la rotation de la palette. L'axe z possède la même direction, mais les directions x et y changent.

Pour afficher le système de coordonnées actuel, définissez le paramètre Dessiner un axe palette sur Oui dans l'onglet Palette.

• Non

  Pas de rotation supplémentaire

• Permuter X/Y

  Permute les axes x et y.

• X=max(X_dim,Y_dim) principale

  L'axe X traverse le côté le plus long de la pièce principale.

• X=min(X_dim,Y_dim) principale

  L'axe X traverse le côté le plus court de la pièce principale.

• X=max(X_dim,Y_dim) préfabriqué

  L'axe X traverse le côté le plus long de l'élément préfabriqué.

• X=min(X_dim,Y_dim) préfabriqué

  L'axe X traverse le côté le plus court de l'élément préfabriqué.

• +90° autour de Z

  Fait pivoter de 90 degrés les axes x et y autour de l'axe z.

• -90° autour de Z

  Fait pivoter de -90 degrés les axes x et y autour de l'axe z.

• 180° autour de Z

  Fait pivoter de 180 degrés les axes x et y autour de l'axe z.

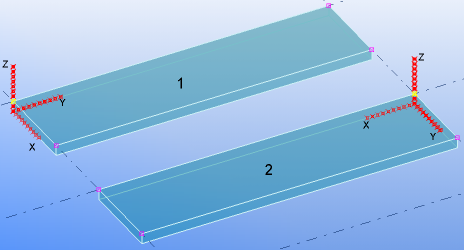

L'exemple suivant représente le système de coordonnées sans paramètre de rotation ni de rotation supplémentaire. L'axe z du panneau 1 est configuré parallèlement au côté le plus court. Ceci n'est pas conforme au format Unitechnik. Il est donc nécessaire de faire pivoter le système de coordonnées. Le panneau 2 présente une rotation de 90 degrés autour de l'axe z.

Rotation automatique sur la palette

Indiquez s'il faut effectuer une rotation automatique du système de coordonnées pour l'export à +90° ou -90° lorsque la largeur de l'élément dépasse la largeur de la palette, ou lorsque la largeur de l'élément dépasse la longueur de l'élément.

Recherche position

Le contour de l'élément, les découpes et les attributs de ligne sont définis en numérisant l'élément béton dans la direction de numérisation définie par les paramètres de rotation ci-dessus. Un plan de numérisation fonctionne comme une section sans profondeur de vue. L'application d'export utilise 1 ou 2 plans de numérisation pour chaque pièce incluse dans l'élément béton exporté (quel que soit le paramètre de structure du fichier de sortie).

Le décalage est vers le milieu du panneau depuis le plan de numérisation, mais peut être une valeur négative ou positive.

Le nombre de calques de numérisation dépend de la position de numérisation choisie. Chaque objet de l'élément préfabriqué est balayé dans une direction.

Sélectionnez la position dans laquelle toutes les pièces sont balayées. Toutes les pièces sont balayées individuellement. Le plan de balayage est parallèle à celui de la forme de base.

• Haut et bas



  Deux plans de numérisation en haut et en bas de la pièce analysée.

• Bas uniquement



  Un plan de numérisation sur la face inférieure.

• Haut uniquement



  Un plan de numérisation sur la face supérieure.

• Milieu uniquement



  Un plan de numérisation au point central de la pièce analysée.

• Haut, bas et milieu



  Trois plans de numérisation : un sur la face supérieure, un sur la face inférieure et un au point central de la pièce analysée.

Pour déplacer la position du plan de balayage exact, utilisez les options Numériser décalage position ci-dessous afin de définir les décalages d’origine et d’extrémité.

Fusionner calques CONTOUR

Vous ne pouvez exporter qu'un seul calque numérisé. Deux calques numérisés doivent être fusionnés en un calque.

• Intersection

  Crée l'intersection polygonale de deux géométries de contour.



  1. Premier calque numérisé
  2. Deuxième calque numérisé
  3. Calque

• Union

  Crée l'union polygonale de deux géométries de contour.



Export découpes

Pour empêcher l'export de la découpe, sélectionnez Non.

Exclure les éléments sélectionnés exclut de l'export les pièces de découpes modélisées que vous définissez par classe ou par nom.

Eléments sélectionnés uniquement inclut dans l'export les pièces de découpes que vous définissez par classe ou par nom.

Fusionner calques CUTOUT

Même chose que pour le contour, mais uniquement pour les trous.

Combiner les découpes

Sélectionnez la façon de fusionner les découpes se chevauchant. Vous pouvez choisir d'exporter une grande découpe créée par de plus petites découpes en tant que découpes séparées. Les différentes options sont les suivantes :

1. Fusionné comme une découpe



2. Non fusionnées, découpes qui se chevauchent



3. Découpes non fusionnées sans chevauchement



Etendre le contour et ajouter un coffrage

Indiquez s’il faut étendre le contour en fonction des armatures ou des inserts qui dépassent. Ce paramètre permet d'étendre le contour et d'ajouter des pièces de fixation de coffrage supplémentaires à la surface étendue.

Le coffrage n’est pas ajouté s’il existe déjà un insert avec la même géométrie.

Le contour n’est pas étendu pour les inserts de tubes électriques.

Nom de coffrage supp. (insert)

Définit un nom pour l'insert.

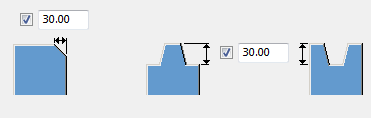

Export géométrie

Indiquez si la géométrie de la pièce exportée (contour en béton, découpe, pièce de montage) est représentée avec des polygones ou des lignes.

Polygones exportés :

Lignes exportées :

Indiquez si vous souhaitez exporter les trous ronds sous forme de cercle (K) ou de polygones/lignes.

MCI retourné

Choisissez de faire pivoter ou non la première paroi d'un prémur sur la palette. Cette exigence dépend du post-processeur de réception. Les différentes options sont les suivantes :

Non, un système de coordonnées : exporté comme dans le modèle, paroi1 est en face, paroi2 en arrière-plan.

Oui, tourner paroi1 : La paroi 1 est décalée de la largeur de la palette dans la direction y (définie dans l'onglet Validation) et retournée autour de l'axe x.

Oui, tourner paroi1 - arête supérieure fixe : Cette option est destinée aux machines spéciales.

Inserts courants

Sélectionnez les pièces à considérer comme des inserts. Les pièces encastrées sont exportées dans le bloc MOUNPART.

Si le bloc d'inserts se compose de plusieurs pièces, il est utile de combiner toutes les pièces d'inserts en un bloc de sous-assemblage, puis de les ajouter en tant que sous-assemblage à la pièce préfabriquée ou au sous-assemblage de paroi en béton. Les inserts de pièce unique peuvent être simplement ajoutés à l'élément béton.

• Sélection + acier

  Toutes les classes indiquées dans la zone Classes inserts sont considérées comme des inserts. Toutes les pièces en acier sont également considérées comme des inserts, à moins qu'elles ne soient exclues de l'export.

• Sélection

  Les classes indiquées dans la zone Classes inserts sont seulement considérées comme des inserts.

• Pas d'export

  Ignore la zone Classes inserts et exporte toutes les pièces acier en tant que pièces standard.

• Sélection (armature également) + acier

  Toutes les pièces et armatures répertoriées dans la zone Classes ou noms d’insert sont considérées comme des inserts et tracées sous forme de lignes. La volume enveloppe peut être utilisé. Toutes les pièces acier sont également considérées comme des inserts.

Classes ou noms d’insert

Entrez les classes ou les noms des inserts.

Export assemblages

Sélectionnez la manière dont la géométrie 2D des inserts et les blocs en acier sont exportés.

Les inserts sont exportés en tant que pièces. Toutes les soudures qui y sont intégrées et les hiérarchies d'assemblages sont ignorées.

Les inserts soudés et le bloc d'assemblage sont exportés en tant que pièce unique avec la géométrie du volume enveloppe du sous-assemblage complet.

Seule la pièce principale de l'insert ou de l'assemblage encastré est exportée.

La pièce principale de l'insert étendu dans la direction x pour couvrir toutes les pièces de l'insert est exportée.

Seul le cadre de sélection de la pièce principale de l'insert ou de l'assemblage encastré est exporté.

Code d'exportation par défaut

Définissez le mode de calcul du point d'insertion et de la direction des inserts. Les valeurs possibles sont 0, 1, 2, 3, 11, 12, 21, 22, 23, 31 et 32, 41, 42, 43.

Dans la plupart des cas, le point central d'insertion fait référence au centre de gravité du sous-assemblage d'inserts ou de la pièce principale en fonction du paramètre Export assemblages.

0 = Ignore le symbole et utilise le volume enveloppe du sous-assemblage selon le paramètre d'insertion CdG (1 - 5), par exemple, PLATE 0 0 4.

1 = Le point d'insertion est le point central de l'insert et la direction est parallèle au côté le plus long de la géométrie de pièce de montage exportée. La valeur par défaut est 1.

2 = Le point d'insertion est le point central d'insert et la direction est parallèle au côté le plus court de la géométrie de pièce de montage exportée.

3 = Le point d'insertion est le point central d'insert, et si la pièce principale est symétrique, calculez la direction de la pièce de montage le long de la ligne partant du centre de gravité de la pièce principale au centre de gravité du sous-assemblage.

11 = Le point d'insertion est le point d'insert au milieu du côté raccourci et la direction est le long du côté le plus long.

12 = Le point d'insertion est le point d'insert au milieu du côté le plus long et la direction est le long du côté le plus court.

21 = Le point d'insertion est au point de l'arête supérieure du contour le plus proche de l'insert et la direction est parallèle au côté le plus long de la géométrie de la pièce de montage exportée.

22 = Le point d'insertion est au point de l'arête supérieure du contour le plus proche de l'insert et la direction est parallèle au côté le plus court de la géométrie de la pièce de montage exportée.

23 = Le point d'insertion est au point de l'arête supérieure du contour le plus proche de l'insert et si la pièce principale est symétrique, calculez la direction de la pièce de montage le long de la ligne partant du centre de gravité de la pièce de montage au centre de gravité du sous-assemblage.

31 = le point d'insertion est le point du sommet le plus proche de la pièce en béton, entre les inserts et le côté de la pièce en béton et la direction est le long du côté le plus long.

32 = Le point d'insertion est le point du sommet le plus proche de la pièce en béton, entre les inserts et le côté de la pièce en béton et la direction est le long du côté le plus court.

41 = Le point d'insertion intègre le CdG de l'assemblage et s'oriente du point d'origine vers le point d'extrémité de l'axe.

42 = Le point d'insertion intègre le point d'origine de la pièce et s'oriente vers le point d'extrémité.

43 = Le point d'insertion intègre le CdG de l'assemblage et s'oriente vers l'axe sur l'arête la plus longue.

Coupe externe des assemblages

Sélectionnez le mode d'export des pièces encastrées situées à l'extérieur de l'élément en béton.

Toutes les pièces de l'insert sont exportées.

Seules les pièces situées à l'intérieur de l'élément en béton sont exportées. Les pièces situées à l'extérieur de l'élément en béton sont ignorées. Lorsqu'une pièce se situe en partie à l'intérieur d'un élément en béton, la géométrie exportée de la pièce est modifiée en tant que coupe.

Identique à l'option précédente, mais seules les pièces encastrées dont la classe est définie dans Coupe externe des classes uniquement sont prises en compte.

Coupe externe des classes uniquement

Entrez les classes de pièces dont la géométrie est changée en tant que coupe, lorsque vous avez sélectionné la dernière option dans la liste Coupe externe des assemblages.

Export assemblages spéciaux

Nom fichier d'export spécial d'assemblages

Les options sont Non, Oui, (spec_assemblies_def.txt) et Oui, aucune rotation de palette.

Ces options affectent la géométrie exportée des inserts. La géométrie réelle est remplacée par la géométrie définie dans les fichiers textes. Le nom par défaut du fichier texte est spec_assemblies_def.txt et est recherché dans le répertoire modèle. Utilisez Nom fichier d'export spécial d'assemblages pour définir le nom et l'emplacement du fichier texte.

Le fichier de définition de symbole d'assemblage spécial prend en charge les propriétés de gabarit d'insert et ses valeurs ou les noms d'insert comportant des espaces. Les valeurs de propriété de gabarit d'insert ou les noms d'insert doivent être entourés par des guillemets.

Par défaut, les définitions de symbole sont mappées en fonction des désignations d’insert exportées. La désignation peut être n’importe quelle propriété de pièce, qui est contrôlée dans l'onglet Données de bloc MOUNTPART avec le paramètre Nom de pièce de montage.

La structure requise pour le fichier texte est la suivante :

• Designation(text) Number_of_lines_defined(number)

• S (représentant une ligne simple) X,Y Coordonnées_origine(nombre nombre) X,Y Coordonnées_extrémité(nombre nombre)

• S (représentant une ligne simple) X,Y Coordonnées_origine(nombre nombre) X,Y Coordonnées_extrémité(nombre nombre)

Exemple du fichier :

Les inserts dans un fichier de définition de symbole d'assemblage spécial peuvent également être désignés par la propriété du gabarit et sa valeur au format [TEMPLATE:VALUE] au lieu de la désignation l'insert exporté.

Exemple d’utilisation de la propriété de gabarit :

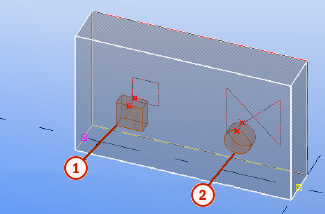

La géométrie de l'ensemble des inserts avec une désignation (par exemple Quicky, QuickyS, E-Doze) est remplacée par la géométrie définie dans le fichier texte. Dans l'exemple suivant, le repère de pièce 1 (le nom est Poutre) est introuvable dans le fichier texte. La géométrie est donc exportée en fonction des paramètres par défaut de la boîte de dialogue d'export. Sur le côté opposé, le repère pièce 2 (dont le nom est Quicky) a été trouvé dans le fichier texte. La géométrie est donc remplacée.

Vous pouvez également définir le code d'exportation par défaut, la logique du point d'insertion et le positionnement z de l'insert sur la première ligne de définition :

Designation(text) Number_of_lines_defined(number) Def_export_code(number, see above) Insertion_position(number 1-5) z-position (PALLET / BOTTOM / MIDDLE)

Pour spécifier la position des points d'insertion à l'aide du fichier spec_assemblies_def.txt :

1 = Centre de gravité du sous-assemblage

2 = Centre de gravité du volume limite du sous-assemblage

3 = Centre de gravité de la pièce principale

4 = Centre de gravité de la pièce principale étendue

5 = Centre de gravité du volume limite de la pièce principale

Si vous sélectionnez Oui, aucune rotation de palette, les symboles d'inserts sont placés en fonction de la rotation du panneau, mais les symboles proprement dits ne sont pas tournés.

Encastrer en position Z

Sélectionnez la position z. Les options sont Minimum vers palette, Origine et Z=0. Lorsque vous sélectionnez Z=0, toutes les pièces de fixation exportées sont dessinées au niveau de la palette.

Vous pouvez utiliser le fichier spec_assemblies_def.txt pour définir la position des inserts, voir ci-dessus.

S'il n'est pas attribué, le paramètre choisi dans la boîte de dialogue est utilisé par défaut.

Par exemple :

Sur la première ligne de l'exemple ci-dessus, vous avez des options supplémentaires pour placer le symbole d'insert :

Quicky est le nom de l'insert.

4 est le nombre de lignes suivantes.

1 est le type d'installation d'insert : 1 2 3 11 12 21 22 23 31 32 (voir ci-dessus).

1 définit la géométrie pour laquelle le centre de gravité est calculé, choix à 1 - 5, voir ci-dessus. 1 signifie que l'emplacement du symbole est défini par le centre de gravité du volume limite du sous-assemblage de la pièce de montage entière.

Le traçage spécial de symbole d'assemblage pour Z=0 est pallet, pour Minimum vers palette bottom et pour Origine middle.

Isolation

Définit les classes ou noms d'isolation. Les pièces correspondantes seront exportées en tant que pièces d'isolation. Toutes les pièces considérées comme éléments d'isolation sont exportées dans le bloc MOUNTPART. Le type par défaut de pièce de montage pour l'isolation est 03 sauf s'il est écrasé.

Gaines électriques

Définit les classes ou noms de gaines électriques. Les pièces correspondantes seront exportées en tant que MOUNPART avec des lignes de géométrie. Le type par défaut de pièce de montage pour l'installation électrique est 07 sauf s'il est écrasé.

Insert d'ouverture

Définissez les noms ou classes d'inserts d'ouverture. Les pièces correspondantes seront exportées en tant qu'inserts courants dans le bloc MOUNPART. La géométrie n'est pas prise en compte dans les blocs CONTOUR et CUTOUT de la pièce en béton.

Découpe d'ouverture

Définissez les noms ou classes de découpes d'ouverture. Les pièces correspondantes seront exportées seulement en fonction de leur géométrie dans le bloc CUTOUT de la pièce en béton. Elles ne seront pas exportées dans le bloc MOUNTPART.

Ancien outil

Exporte les découpes ayant été spécifiées dans une classe dans le bloc MOUNTPART. Le type par défaut de pièce de montage de la zone de découpe est 21 sauf s'il est écrasé.

Entrez les classes ou les noms des inserts pour les ouvertures qui seront exportées avec les symboles d'angle au lieu des symboles de pièces de fixation.

Exportez les découpes rectangulaires comme 4 symboles d'angle de pièces de montage en définissant les classes ou les noms. Vous pouvez définir la taille du symbole dans la boîte de dialogue.

Exporter isolation

Indique si les pièces d'isolation sont exportées dans le bloc MOUNPART en tant qu'inserts ou dans le bloc SLABDATE en tant que panneaux béton.

Exporter surface

Indique si le traitement de surface est exporté dans le bloc MOUNPART en tant qu'inserts ou dans le bloc SLABDATE en tant que panneaux béton. Vous pouvez également utiliser l'option Non, qui n'exporte pas le traitement de surface.

Identification de l'installation

Sélectionnez l'identification de l'installation pour le bloc MOUNPART.

Les options sont Installée (0), Uniquement tracé (1), Uniquement installé (2), Non installé, non tracé (3), Installé sur armature (4), Installée automatiquement (5)

Export d'armatures - Droites

Notez que les fers avec crochets sont définis par le paramètre Droite, pas par le paramètre Courbe.

Tous y compris fers accrochés - Les armatures droites sont exportées. Les crochets sont pris en charge.

Tous sans crochets - Exporte les armatures droites sans crochets uniquement.

Collecté - L’armature non collectée est exclue de l’export.

Export treillis

Lorsque cette option est définie sur Oui, les treillis polygonaux ou rectangulaires sont exportés. Les crochets sont pris en charge. Vous pouvez définir le paramètre séparément pour les treillis droits ou courbes.

Vous pouvez également choisir de déplier suivant la ligne la plus longue ou parallèle à la palette.

Lorsque vous sélectionnez Oui, l'armature courbe est exportée en étant considérée comme dépliée.

Les crochets sont également pris en charge pour l'armature dépliée, et vous pouvez sélectionner Oui, avec crochets d'extrémité. Les formes de crochets 0, 2 et 5 sont détectées.

Treillis plié avec crochets d’extrémité exporte les formes de crochet d'extrémité L, S et U (forme de courbure 1, 4 et 5) en tant que crochets d'extrémité en fonction de la spécification Unitechnik. Les autres formes sont exportées en tant que formes à courbure libre comme précédemment.

À l'aide de l'option Treillis uniquement, vous pouvez exporter les treillis pliés comme non pliés, tandis que l'armature pliée est exportée comme pliée.

Vous avez le choix entre deux points de départ d'armature : Origine dans l'armature dépliée ou Origine dans le point d'origine de l'armature. L'origine dans l'armature dépliée utilise le premier point du brin principal de l'armature ou du treillis en fonction de l'orientation des armatures dans l'export. L'option affecte aussi le niveau z de l'armature dans le fichier Unitechnik qui en résulte. Les origines demeurent inchangées par les options de dépliage.

Définit la rotation du plan de treillis dans le fichier d'export. Les différentes options sont les suivantes :

Standard

Inserts : exporté comme pièce de montage.

Tourné vers la palette : tous les treillis seront individuellement tournés alignés sur les axes de la palette.

Classes ou noms Raidisseurs

Entrez la classe ou le nom des armatures, des tiges d'acier ou des profils qui représentent des raidisseurs. Par exemple, 15 17 5 signifie que les pièces de classes 15, 17 ou 5 sont considérées comme des raidisseurs. Si les zones Export raidisseurs et Classes ou noms Raidisseurs ne sont pas utilisées, les raidisseurs seront exportés de manière incorrecte, en tant qu'armatures ou inserts.

Vous pouvez exporter des raidisseurs dans le bloc STEELMAT à l'aide de l'option Dans le bloc STEELMAT. Vous pouvez également exporter la coordonnée Z des raidisseurs en tant que 0 à l'aide de l'option Sans enrobage béton. Par défaut, les raidisseurs sont exportés en dehors du bloc STEELMAT.

Les raidisseurs sont représentés en tant que ligne simple placée en fonction de votre sélection :

• En tant que raidisseur armature haute (par défaut) : La géométrie du profil principal (le fer supérieur) avec toutes les informations est inclue dans l'export.

• En tant que raidisseur armatures basses: Le raidisseur est exporté en tant qu'objet mais avec le numéro de quantité 2 avec l'espacement inclus.

• En tant que raidisseur toutes les membrures: Un objet tel que ci-dessus mais avec le numéro de quantité 3.

• En tant qu'armature haute avec symboles d'extrémités: 2 symboles de pièce de fixation sont placés sur le profil arba et les extrémités en direction du raidisseur, ligne de 20 mm de long. En plus, les informations BRGIRDER mentionnées ci-dessus.

• En tant que membrures basses avec symboles d'extrémités: 4 symboles de pièce de fixation sont placés sur le profil entrait et les extrémités en direction du raidisseur, ligne de 20 mm de long. En plus, les informations BRGIRDER mentionnées ci-dessus.

• Seulement symboles d'extrémités d'armature haute: 2 symboles de pièce de fixation sont placés sur le profil arba et les extrémités en direction du raidisseur, ligne de 20 mm de long. Aucun BRGIRDER.

• Armatures basses avec symboles d'extrémités uniquement: 4 symboles de pièce de fixation sont placés sur le profil entrait et les extrémités en direction du raidisseur, ligne de 20 mm de long. Aucun BRGIRDER.

Type d'export d'armature

Définissez la structure du fichier d'export pour les armatures.

Usine avec robot de position uniquement

Toutes les armatures incluant les treillis sont exportées sous forme de barres individuelles dans la dalle.

Fabrication d'armatures soudés

Si Type d'export est défini sur Fabrication d'armatures soudées, les groupes d'armatures sont exportés en tant que barres individuelles, les treillis sont exportés en tant que barres dans les blocs STEELMAT.

Structure du fichier de sortie (un seul SLABDATE est affiché) :

Collecter armature

La structure du fichier de sortie est identique à celle pour la Fabrication de fers soudés. Cette option vous permet de collecter un treillis, des armatures simples et des groupes d'armatures au sein de groupes exportés dans un bloc STEELMAT. Les groupes sont collectés en fonction du champ Collecte basée sur. Vous pouvez également collecter des treillis appartenant à différents éléments préfabriqués.

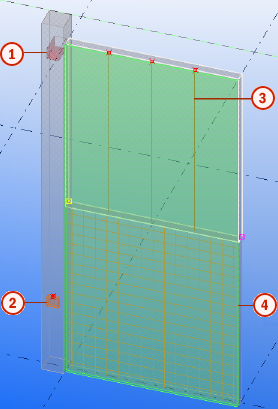

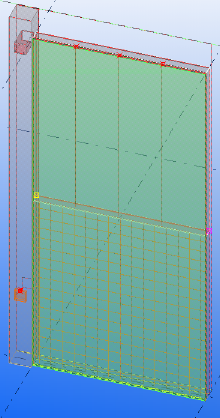

1 (couleur orange) : Le treillis appartient au panneau inférieur de l'élément préfabriqué ; le nom de treillis est MESH1.

2 (couleur bleue) : Deux barres simples ; le nom est MESH1.

3 (couleur verte) : Un groupe d'armatures appartient au panneau supérieur ; le nom est MESH1.

Si l'option Type d'export d'armature est définie sur Collecter armature et si l'option Collecte basée sur est définie sur Nom, les trois différents types d'armatures sont récupérées pour former un treillis, qui lui-même est exporté dans un bloc STEELMAT.

Les autres groupes d'armatures non désignés sont exportés en tant que barres individuelles. Si le treillis collecté ne dispose que d'une seule armature, il est exporté en tant que barre individuelle sans STEELMAT.

Collecte basée sur

Sélectionnez le mode de récupération des treillis. Les treillis avec plus d'une barre sont exportés en tant qu'armatures simples.

• Nom

  Les treillis, les armatures simples et les groupes d'armatures possédant un nom identique sont récupérés dans des treillis. Les treillis, les armatures simples et les groupes d'armatures possédant un nom identique équivalent à un treillis dans le fichier exporté.

• Classe

  Les treillis, les armatures simples et les groupes d'armatures possédant un numéro de classe identique sont récupérés dans des treillis. Les treillis, les armatures simples et les groupes d'armatures possédant un numéro de classe unique équivalent à un treillis dans le fichier exporté.

• Qualité

  Les treillis, les armatures simples et les groupes d'armatures possédant un matériau identique sont collectés dans des treillis.

• Attribut utilisateur

  Les treillis, les armatures simples et les groupes d'armatures possédant un attribut utilisateur identique sont récupérés dans des treillis.

  La valeur saisie dans la zone à côté de cette option est la valeur de l'attribut utilisateur.

Récupérez si la distance est inf. à

Définissez la distance maximale entre les armatures de treillis à collecter ensemble dans un STEELMAT.

Longueur des armatures

Sélectionnez le mode de calcul des longueurs d'armatures.

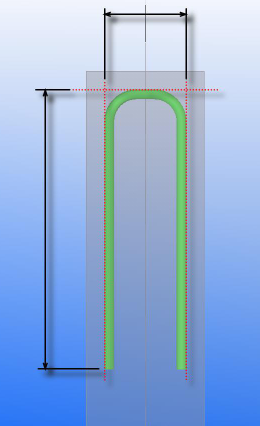

• Lignes au milieu

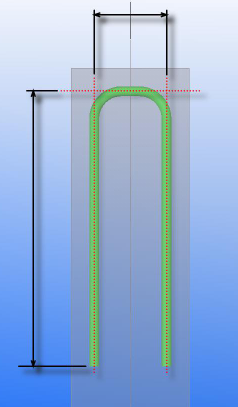

• Lignes au bord (longueur totale uniquement)

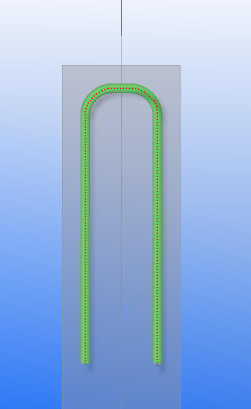

• Lignes au bord (toutes les longueurs de segment) calcule les longueurs des ailes de l'armature et le bord des fers.

• GetValue(Length) (longueur totale seulement)



Diamètre armature

Sélectionnez le mode d'export du diamètre de l'armature. Les différentes options sont les suivantes :

• Réel ou nominal (XS_USE_ONLY_NOMINAL_REBAR_DIAMETER)

  Pour plus d'informations, voir XS_​USE_​ONLY_​NOMINAL_​REBAR_​DIAMETER.

• Dimension

• Réel

• Nominal

Cette sélection affecte les résultats de l'option Longueur des armatures.

Angle limite direction armature

Indiquez si la direction de départ des armatures dans le plan XY est limitée, comme requis dans certaines interfaces de production.

• Non

  Les armatures sont exportées telles que modélisées dans Tekla Structures.

• De 0 à 180

  Les armatures sont exportés afin de disposer d'une limite d'angle de départ inférieure à 180 degrés, et par conséquent toujours orientées pour commencer dans la direction y positive de la palette.

  Dans ce cas, l'origine de l'armature sera toujours l'extrémité de l'armature avec la coordonnée Y la plus petite

• De 0 à 180 ordonné

  Identique à ci-dessus mais les armatures sont triées en fonction de leur angle : en commençant par celles dont l'angle a la plus faible valeur.

• De 180 à 0 ordonné

  Les armatures sont triées en fonction de leur angle : en commençant par celles dont l'angle a la valeur la plus élevée.

Premier angle de pli

Permet de définir le premier angle de pli de l'armature comme positif ou négatif (comme requis par certaines interfaces). Les différentes options sont les suivantes :

• Toujours positif

• Autoriser positif ou négatif

Types d'armature

Sélectionnez le type d'armature dans un treillis à exporter.

1 et 2 correspondent aux barres dans les nappes longitudinales et transversales de la face inférieure.

5 et 6 correspondent aux barres dans les nappes longitudinales et transversales de la face supérieure.

4 correspond aux autres armatures du ferraillage de l'élément.

8 correspond aux barres libres soudées dans les treillis préfabriqués.

Classes des armatures isolées de type 8

Entrez les classes d'armatures isolées à collecter. Les barres font partie d'un treillis et sont exportées en tant qu'armature de type 8.

Classes des armatures non automatisées

Entrez les classes d'armatures à indiquer pour la production non automatisée.

Type de cale

Vous pouvez ajouter des informations de type de cale à la première couche de l'armature (type d'armature Unitechnik 1). Le type de cale est ajouté au bloc respectif de type de cale dans le rodstock dans le fichier Unitechnik. Les différentes options sont les suivantes :

Automatique, type d'armature 1 : Calcule le type de cale automatiquement selon l'épaisseur d'enrobage. Lorsque le type d’armature est 1 et que l’élément est plus fin que 100 mm, le type de cale est exporté.

Automatique, toutes les armatures  : le type de cale est toujours calculé pour chaque armature.

Type de cale définit par l'utilisateur: Entrez le type de cale à entrer dans toutes les premières couches d'armatures.

Non: Laisse 0 comme type de cale.

Position de début de cale

Entrez la position de début de la première cale depuis l'origine de l'armature, par exemple, 500 (mm).

Espacement de cale

Entrez les informations d'espacement de cale depuis l'origine, par exemple, 1000 (mm).

Ajouter stabilisateurs de treillis

Indiquez s'il est nécessaire de prolonger le treillis soudé au travers des ouvertures afin de le stabiliser. À utiliser pour les treillis dont la taille des ouvertures est importante.

Ecartement max. des stabilisateurs

Saisissez une valeur définissant l'espacement maximum des stabilisateurs de treillis. En conséquence, la quantité minimale de stabilisateurs sera augmentée de cette valeur d'espacement depuis le stabilisateur complet le plus proche près de l'ouverture.

Tri treillis

Déterminez si les treillis sont triés.

Décalage treillis

Indiquez si le treillis possède un décalage défini dans le bloc STEELMAT. Si l'option est définie sur Oui, la valeur de la direction X et Y est définie sur zéro. Si l'option est définie sur Non, les valeurs X et Y sont exportées en fonction de la situation modélisée.

Armatures : Numéro article - armature

Sélectionnez la propriété que vous souhaitez exporter en tant que numéro d’article d’armature pour les armatures.

Armatures : Numéro article - treillis

Sélectionnez la propriété que vous souhaitez exporter en tant que numéro d’article de treillis pour les armatures.

Treillis : Numéro article - armature

Sélectionnez la propriété que vous souhaitez exporter en tant que numéro d’article d’armature pour les treillis.

Treillis : Numéro article - treillis

Sélectionnez la propriété que vous souhaitez exporter en tant que numéro d’article de treillis pour les treillis.

Treillis : Désignation treillis

Sélectionnez les informations à exporter au sujet des treillis.

Treillis : Texte info 1 (UT 6.0)

Le champ d’informations est renseigné avec les données sélectionnées.

Treillis : Texte info 2 (UT 6.0)

Le champ d’informations est renseigné avec les données sélectionnées.

Désignation du brin soudé

Désignez le brin soudé dans les fers de treillis pliés s'il n'y a qu'un brin qui est soudé aux fers transversaux. Lorsque vous sélectionnez Oui, des informations sur la désignation du brin soudé sont exportées.

Torons (UT 6.0) : Force de traction (KN)

Vous pouvez désormais utiliser l’attribut utilisateur de la pièce principale (Attribut utilisateur (pièce principale)) ou l’attribut utilisateur d’armature (Attribut utilisateur (armature)) pour inclure les informations de précontrainte dans l’export Unitechnik.

Sélectionner Vide n’exporte pas les informations de précontrainte.

Ce paramètre ne fonctionne que pour les armatures configurées sur le type 9 dans la zone Type d’armature Unitechnik sur l’onglet Unitechnik dans les propriétés définies par l’utilisateur des armatures.

Bloc BRGIRDER : Type de poutre contreventée

Sélectionnez la valeur de la chaîne du champ de type de poutre dans le bloc BRGIRDER du fichier exporté.

• Vide

  Aucune chaîne n’est exportée.

• Nom

  Le nom du type de poutre contreventée est exporté. Si le nom de la pièce supérieure d’une poutre contreventée est vide, les noms des barres sont vérifiés.

• Attribut utilisateur

  Vous pouvez exporter les valeurs d’attributs utilisateur pour un type (type), un numéro d’article (numéro article) ou un nom de fabricant (fabricant) de poutre contreventée.

  Les attributs utilisateur peuvent être ajoutés à la poutre contreventée si les pièces ont été créées à l’aide du composant système Poutre contreventée (88) ou Poutre contreventée (89) et si vous avez entré les valeurs nécessaires dans les boîtes de dialogue des composants.

• Texte utilisateur

  La valeur saisie dans la zone en regard de cette option est exportée.

Bloc CAGE : Désignation de la cage

Sélectionnez les informations que vous souhaitez afficher comme forme de cage de base.

Bloc CAGE : Texte info 1

Bloc CAGE : Texte info 2

Nom de l'ordre

Les champs d'ordre du bloc HEADER sont remplis avec les données sélectionnées.

Sections de nom de fichier: Spécifiez une chaîne de texte composée de repères se référant aux 6 sections du masque du nom de fichier exporté spécifié dans l’onglet Principale. Vous pouvez entrer des chiffres compris entre 1 et 6, et des séparateurs , . _ et - dans le champ de saisie libre pour exporter toutes les combinaisons de textes utilisés dans le nom de fichier, dans n’importe quel ordre. Par exemple, 1-2-3, ou 2_5_6.

Nom du composant

Les champs de composant du bloc HEADER sont remplis avec les données sélectionnées.

Numéro dessin

Les champs Numéro dessin du bloc HEADER sont remplis avec les données sélectionnées.

Sections de nom de fichier: Spécifiez une chaîne de texte composée de repères se référant aux 6 sections du masque du nom de fichier exporté spécifié dans l’onglet Principale. Vous pouvez entrer des chiffres compris entre 1 et 6, et des séparateurs , . _ et - dans le champ de saisie libre pour exporter toutes les combinaisons de textes utilisés dans le nom de fichier, dans n’importe quel ordre. Par exemple, 1-2-3, ou 2_5_6.

Révision de dessin

Les champs de révision de dessin du bloc HEADER sont remplis avec les données sélectionnées et le repère de révision du dessin est exporté.

Code produit

Les champs de code produit du bloc HEADER sont remplis avec les données sélectionnées.

Projet texte ligne 3 - Projet texte ligne 4

Les champs d'informations relatives au projet (3ème ligne) dans le bloc HEADER sont remplis avec les données sélectionnées.

Créateur de fichiers (UT 6.0)

Vous pouvez choisir d'exporter les informations sur la version de Tekla Structures ou d'utiliser un nom ou un texte défini par l'utilisateur dans le bloc HEADER.

Uniquement pour Unitechnik 5.2. Vous pouvez choisir d'exporter les informations suivantes dans le bloc HEADER : nom d'utilisateur, texte défini par l'utilisateur, nom de fichier avec extension, nom de fichier sans extension ou nom du modèle.

Chantier - nom

Nom du site de construction.

Chantier - rue

Adresse du site de construction.

Chantier - code postal

Code postal du site de construction.

Chantier - ville

Ville où se situe le site de construction.

Maître d'ouvrage - nom

Nom du propriétaire du bâtiment.

Maître d'ouvrage - rue

Adresse du Maître d'Ouvrage.

Maître d'ouvrage - code postal

Code postal du propriétaire du bâtiment.

Maître d'ouvrage - ville

Ville où se situe l'adresse du propriétaire du bâtiment.

Unités de gabarit du champ de données : Nombre d'unités après la virgule

Spécifiez le nombre de décimales après le séparateur décimal dans les unités de gabarit du champ de données.

Numéro dalle

Le champ Numéro dalle des blocs SLABDATE est rempli avec les données sélectionnées.

Sections de nom de fichier: Spécifiez une chaîne de texte composée de repères se référant aux 6 sections du masque du nom de fichier exporté spécifié dans l’onglet Principale. Vous pouvez entrer des chiffres compris entre 1 et 6, et des séparateurs , . _ et - dans le champ de saisie libre pour exporter toutes les combinaisons de textes utilisés dans le nom de fichier, dans n’importe quel ordre. Par exemple, 1-2-3, ou 2_5_6.

Numéro unité de transport, Numéro séquence de transport

Définissez une valeur pour les numéros d'unité et de séquence de transport, dans les blocs SLABDATE.

Cela peut être défini dans les attributs utilisateur de la pièce.

N° niveau pile de transport

Spécifiez le numéro de niveau de pile de transport dans les blocs SLABDATE. S'il existe des éléments dans la pile devant être empilés au même niveau, le niveau de pile est utilisé.

Par exemple, vous pouvez avoir une pile de 6 dalles, et ils auront chacun les repères de niveau 1, 2, 3. de la pile séquentielle. 6.

Cela peut être défini dans les attributs utilisateur de la pièce.

Epaisseur totale

Déterminez quelle valeur est exportée en tant qu'épaisseur totale. The options sont Épaisseur élément béton, Epaisseur pièce en béton, Epaisseur pièce principale, Gabarit, et Largeur MCI.

Largeur MCI est identique à Épaisseur élément béton mais elle est toujours consultée depuis l'élément béton principal quelle que soit la modélisation. Ensuite, la 2e paroi recevra également la largeur totale de l’élément béton.

Epaisseur de production

Calcule l'épaisseur de production dans le bloc SLABDATE sur la base de la largeur d'un élément béton, d'une pièce en béton ou de la largeur du MCI.

Largeur MCI est identique à Largeur d'élément béton mais elle est toujours consultée depuis l'élément béton principal, quel que soit le mode de modélisation. Ensuite, la 2e paroi recevra également la largeur totale de l’élément béton.

Lorsque vous exportez des MCI : Avec l'option Largeur d'élément béton, l'épaisseur de l'élément béton est exportée pour les deux parois.

Texte info 1 (60) - Texte info 4 (60)

Les champs d'informations (1 - 4) dans les blocs SLABDATE et MOUNPART sont remplis avec les données sélectionnées.

Indiquez si vous souhaitez permuter les axes X et Y des coordonnées du projet exporté. Utilisez l'option Oui, variante spéciale A pour exporter des fichiers Unitechnik compatibles avec le logiciel de chargement IDAT. Cette option est uniquement disponible pour la version 5.2b d'Unitechnik.
