Abrir Editor disposición dibujo

Para acceder a Editor disposición dibujo, realice cualquiera de los siguientes procedimientos:


Para acceder a Editor disposición dibujo	Haga esto
Desde el menú Archivo	En el menú Archivo, seleccione Editores > Editor disposición dibujo.
Desde un cuadro de diálogo de propiedades de dibujo	Haga clic en Disposición. En el lado derecho de la lista Disposición, haga clic en Editar.
Desde la cinta en el modo de modelado	En la pestaña Dibujos e informes, haga clic en Propiedades dibujo > Editor disposición dibujo.
En un dibujo abierto	Realice alguna de las siguientes acciones: Haga clic con el botón derecho en un cuadro existente y seleccione Abrir editor disposición. Haga doble clic en un conjunto de cuadros existente y seleccione Editor disposición dibujo.
A través de Inicio Rápido	Escriba `Disposición dibujo` en el cuadro Inicio Rápido. Seleccione Editor disposición dibujo en la lista.

Se abre el modo de edición de disposición.

Crear una nueva disposición de dibujo

En la cinta Editor disposición, haga clic en Crear disposición.
Asigne un nombre a la nueva disposición de dibujo y seleccione el tamaño de dibujo inicial.

El nombre de disposición de dibujo puede contener un máximo de 63 caracteres.

Tenga en cuenta que puede aplicar la disposición a tamaños de dibujo adicionales más adelante.
Haga clic en Crear.
En el panel lateral de Editor disposición, seleccione a qué tipos de dibujo se aplica la nueva disposición.
Personalice la disposición de dibujo según sus necesidades.

Por ejemplo, añada nuevos cuadros a la disposición o cree y modifique los tamaños de dibujo disponibles. Consulte las instrucciones detalladas, más adelante.
Para guardar la disposición de dibujo, haga clic en Guardar como en la cinta Editor disposición.
En el cuadro de diálogo Guardar disposición, introduzca un nombre para la disposición de dibujo en el cuadro Guardar disposición con un nombre.
Seleccione los tamaños de dibujo a los que desee aplicar los cuadros actuales, los márgenes de vista de dibujo y los espacios entre las vistas de dibujo.
Para asegurarse de que los tamaños de dibujo que ha creado para la disposición de dibujo actual también están disponibles para la impresión, active la casilla de verificación Sincronizar tamaños listados con tamaños papel para impresión.

Si Tekla Structures detecta nuevos tamaños de dibujo, se crea una copia del archivo Papersizesfordrawings.dat en la carpeta \attributes en la carpeta del modelo.

Tenga en cuenta que los tamaños de dibujo y los tamaños de papel solo se sincronizan en el modelo actual.
Haga clic en Guardar.

La disposición de dibujo se guarda en la carpeta \attributes en la carpeta del modelo como un archivo .lay. Tenga en cuenta que los archivos .lay no son compatibles con la herramienta Disposición dibujo o el Editor disposición que estaban disponibles en versiones anteriores de Tekla Structures. Esto significa que no puede utilizar la nueva disposición con versiones anteriores de Tekla Structures.

Ahora puede seguir trabajando con disposiciones de dibujo o cerrar el modo de edición de disposición haciendo clic en Cerrar editor disposición.

Añadir cuadros nuevos a una disposición de dibujo

Nos referimos a todos los elementos que puede añadir a la disposición de dibujo como cuadros. Los elementos incluyen:

Archivos de cuadro (.tpl)
Archivos DWG/DXF

Por ejemplo, puede tener algunos detalles en un archivo DWG o DXF que desee mostrar en determinados tipos de dibujos y, por lo tanto, añadir el archivo a la disposición de dibujo.
Planos clave

Tekla Structures incluye automáticamente el objeto correcto en el plano clave. Puede utilizar dibujos que contengan solo una vista de la escala correcta como un plano clave. Tekla Structures solo utiliza la vista del dibujo original. La posición de la vista, el tamaño del dibujo y los cuadros del dibujo original no son relevantes para el plano clave.

La combinación de cuadros en la disposición de dibujo se denomina conjunto de cuadros.

Para añadir cuadros nuevos a la disposición de dibujo:

En la lista Tamaño dibujo, seleccione un tamaño de dibujo al que desee añadir cuadros.

Puede aplicar los cambios a varios tamaños de dibujo al guardar la disposición de dibujo.
En la cinta Editor disposición, haga clic en Añadir cuadros.
En el cuadro de diálogo Cuadros disponibles, haga clic en el cuadro que desee añadir.

Si va a añadir un archivo DWG o DXF, o un plano clave, realice una de las siguientes acciones:


Para	Haga esto
Añadir un archivo DWG o DXF	Seleccione el archivo en la lista de cuadros disponibles. Busque y seleccione el archivo DWG/DXF que desea añadir al dibujo. Haga clic en Abrir. Si el archivo DWG/DXF se puede encontrar en la carpeta del modelo, se usará una ruta relativa; de lo contrario, se usará una absoluta. Haga lo siguiente si desea utilizar una ruta relativa (modelo actual/proyecto/empresa/entorno): Copie el archivo DWG/DXF en la carpeta del modelo. Inserte el archivo DWG/DXF. Guarde la disposición. La ruta al archivo DWG/DXF se definirá ahora con la ruta ".\", que en tiempo de ejecución se evaluará con el mismo orden de búsqueda que otro contenido de disposición.
Añadir un plano clave	Seleccione Plano clave en la lista de cuadros disponibles. En el cuadro de diálogo Dibujos, seleccione un dibujo de plano clave existente y haga clic en Selección. Tenga en cuenta que los planos clave se muestran en los dibujos aunque la disposición se haya creado en un idioma distinto al que se usa al abrir el dibujo que contiene el plano clave.

Cierre el cuadro de diálogo Cuadros disponibles.
Haga clic en el punto en la disposición de dibujo donde desee añadir el cuadro.

Los cuadros se anclan automáticamente al marco de la vista de dibujo.
Si desea cambiar la escala o la rotación del cuadro, seleccione el cuadro e introduzca los nuevos valores de Escala o Rotación.

Tenga en cuenta que solo puede editar la escala y la rotación de los archivos de cuadros (.tpl).

Los cambios de rotación y escala se aplican a la disposición de dibujo inmediatamente. Al escalar o rotar un cuadro, el cuadro permanece anclado a la misma posición.
Si desea permitir que el cuadro se solape con una vista de dibujo, active la casilla de verificación Solapar con vistas.

Si no activa la casilla de verificación Solapar con vistas, Tekla Structures mantiene las vistas de dibujo fuera del área de cuadros cuando crea o recrea los dibujos. Tenga en cuenta que los cambios de solape solo se aplican a la disposición de dibujo durante la recreación y la creación de dibujos.

Mover cuadros en la disposición de dibujo

En la pestaña Dibujos e informes, haga clic en Propiedades dibujo > Editor disposición dibujo.
En la lista Disposición dibujo, seleccione la disposición de dibujo.
En la disposición de dibujo, realice cualquiera de las siguientes acciones:
- Para mover un cuadro, haga clic en el cuadro que desee mover.
- Para mover varios cuadros, mantenga pulsado el botón izquierdo del ratón y arrastre un cuadro alrededor de los cuadros que desee mover.
Aparecen dos identificadores verdes.

El identificador que está más alejado del cuadro determina dónde está anclado el cuadro. El identificador más cercano determina dónde se encuentra una esquina del cuadro.
Realice una de las siguientes acciones:
- Haga clic en el cuadro que desee mover y mantenga pulsado el botón izquierdo del ratón.
- Seleccione uno de los identificadores verdes y mantenga pulsado el botón izquierdo del ratón.
Arrastre los cuadros a una nueva posición.

Los cuadros se ajustan a desplazamientos de 1 milímetro en entornos métricos, o 1/16 pulgadas en el entorno US imperial.

Tekla Structures muestra la distancia entre los identificadores tanto en la dirección vertical como horizontal. La distancia se muestra en milímetros o fracciones de pulgada, según el entorno que esté utilizando.
Para colocar los cuadros, suelte el botón izquierdo del ratón.

Los cuadros se mueven a la nueva posición.

Sustituir cuadros en la disposición de dibujo

En un dibujo abierto, haga clic con el botón derecho en un cuadro que quiera sustituir.
En el menú contextual, seleccione Sustituir cuadro.
Seleccione un cuadro nuevo en el cuadro de diálogo Sustituir cuadro y haga clic en Sustituir.

El cuadro se sustituye y se muestra el nombre del nuevo cuadro en la lista Cuadros en uso. Se conservan todas las configuraciones definidas para el cuadro anterior.

Eliminar cuadros de la disposición de dibujo

Realice alguna de las siguientes acciones:

En la disposición de dibujo, haga clic con el botón derecho en un cuadro y seleccione Borrar.
En la disposición de dibujo, haga clic en un cuadro y pulse Supr en el teclado.
Seleccione un cuadro en la lista Cuadros en uso y pulse Supr en el teclado.

Ajustar tamaños de dibujo, marcos y marcas de pliegue

Los marcos y las marcas de pliegue se pueden personalizar individualmente para cada disposición de dibujo o archivo .lay. Sin embargo, las propiedades del marco se leen inicialmente del archivo standard.fms con las propiedades globales de marco y marca de pliegue. Si no desea utilizar las propiedades globales de marco y marca de pliegue en una disposición de dibujo, ajuste las propiedades correspondientes en el cuadro de diálogo Configuración tamaño dibujo.

En el panel lateral de Editor disposición, haga clic en el botón Editar a la derecha de la lista Tamaño dibujo.

En la sección Tamaños en uso del cuadro de diálogo Configuración tamaño dibujo, edite los tamaños de dibujo según sus necesidades:


Para	Haga esto
Añadir un nuevo tamaño de dibujo	Haga clic en + debajo de la lista de tamaños de dibujo existentes. Se añade una nueva línea en la parte inferior de la lista de tamaños de dibujo. Seleccione un tamaño de dibujo predefinido de la lista de la columna Nombre o escriba un nombre para el nuevo tamaño de dibujo. Los tamaños de dibujo predefinidos de la lista Nombre se definen en el archivo PaperSizesForDrawings.dat. Por defecto, el archivo se encuentra en la carpeta ..\ProgramData\Trimble\Tekla Structures\<version>\environments\common\system folder. Para ajustar el ancho y la altura, haga doble clic en los cuadros Ancho y Altura e introduzca los nuevos valores. Si desea permitir que Tekla Structures utilice el tamaño de dibujo al seleccionar automáticamente los tamaños de dibujo adecuados para los dibujos, active la casilla de verificación Tamaño auto. Para obtener más información sobre el tamaño automático, consulte Definir tamaño de dibujo y escala de vista de dibujo.
Ajustar el ancho y la altura de un tamaño de dibujo	Seleccione el tamaño de dibujo cuyo ancho y altura desea modificar. Haga doble clic en los cuadros Ancho y Altura e introduzca los nuevos valores. Consejo: Puede cambiar la orientación de la página haciendo clic con el botón derecho en el cuadro Ancho o Altura y seleccionando Cambiar orientación. Se intercambian el ancho y la altura del tamaño de dibujo.
Activar el uso del tamaño de dibujo para los tamaños de dibujo automáticos	Seleccione el tamaño de dibujo que desee utilizar en el tamaño automático. Marque la casilla de verificación Tamaño auto.
Borrar un tamaño de dibujo de la disposición de dibujo	Haga clic en - en el lado derecho del tamaño de dibujo que desea borrar.

En la sección Marcos, ajuste los marcos:
1. Seleccione los marcos que desea tener en la disposición de dibujo.

  Se recomienda utilizar al menos un marco en los dibujos. Si desea usar solo un marco, seleccione el marco Primaria.

  Si utiliza marcas de pliegue en sus dibujos, seleccione los marcos Primaria y Secundaria, y utilice el marco secundario como el marco externo.
2. Escriba las distancias en milímetros o pulgadas entre cada marco y los bordes izquierdo, derecho, inferior y superior del papel.
3. Seleccione un color para cada marco.
Si utiliza marcas de pliegue en sus disposiciones de dibujo, defina las propiedades de marca de pliegue:
1. Escriba las distancias horizontales y verticales entre las marcas de pliegue en milímetros o pulgadas.
2. Seleccione el color de las marcas de pliegue.
Para guardar la configuración y cerrar el cuadro de diálogo Configuración tamaño dibujo, haga clic en OK.

Ajustar la posición de las vistas de dibujo

Para ajustar la posición de las vistas de dibujo, debe tener un dibujo abierto.

Desplácese para ver la sección Vistas del dibujo del panel lateral de Editor disposición.
En las casillas situadas debajo del encabezado Márgenes, introduzca las distancias horizontales y verticales entre la vista de dibujo más exterior y los bordes de dibujo o los bordes del cuadro.

Tenga en cuenta que Tekla Structures añade automáticamente 5 milímetros a las distancias que introduzca.
En los cuadros situados debajo del encabezado Espacios, escriba los espacios horizontales y verticales entre los marcos de vista de dibujo.

Tenga en cuenta que la configuración Vistas del dibujo funciona junto con las opciones avanzadas XS_DISABLE_VIEW_CENTERING_[tipo dibujo]. Al definir los valores de estas opciones avanzadas como VER, HOR o ambas, puede desactivar el centrado automático de las vistas de dibujo en las direcciones horizontal, vertical o ambas.

Puede activar o desactivar el centrado de las vistas de dibujo de forma manual para todos los tipos de dibujo, excepto para los dibujos de unidad de colada. En los dibujos de unidad de colada, el centrado de las vistas de dibujo siempre está activado.

Ajustar la visibilidad de los cuadros en la disposición de dibujo

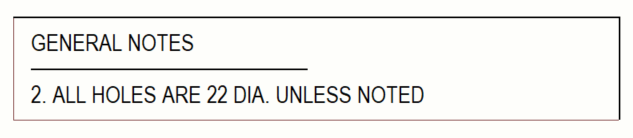

La disposición de dibujo contiene cierta información que no siempre es necesario ver, porque algunos cuadros no son relevantes en todos los dibujos que utilizan la misma disposición de dibujo. Estos cuadros se denominan cuadros ocultos. Si cambia el contenido de un dibujo, estos cuadros pueden volver a aparecer. Por ejemplo, un cuadro puede hacerse visible si añade una revisión.

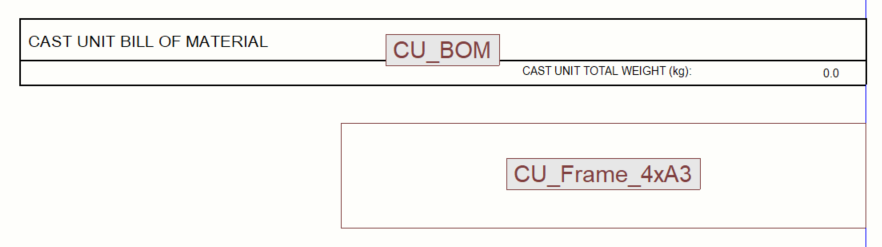

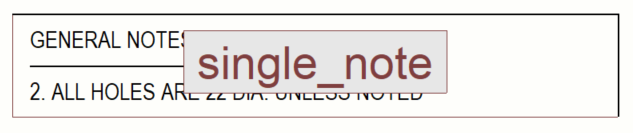

Por defecto, los cuadros ocultos se muestran como cajas simples que tienen un ancho conocido y una altura por defecto. En la siguiente imagen, el cuadro superior es un cuadro normal, mientras que el cuadro inferior es un cuadro oculto.

Si es necesario, puede optar por ocultar completamente los cuadros ocultos de la disposición de dibujo.
