Qué se dimensiona

Define el tipo de dimensionamiento:

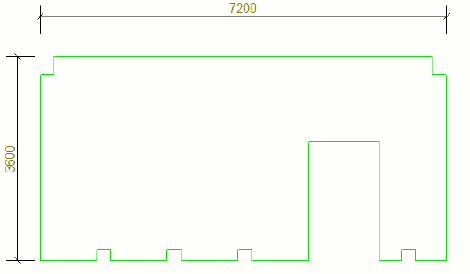

• Dimensiones totales crea dimensiones para el recuadro de contorno de los objetos seleccionados en la lista Medir desde.

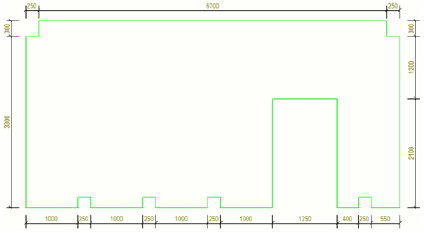

• Forma borde crea dimensiones para el borde del objeto seleccionado desde la lista Medir desde. Borde es el perímetro de la sombra del objeto, tal y como se define en "Método de dimensionamiento de formas, agujeros y rebajes".

  Al seleccionar la opción Caras visibles, puede crear dimensiones solo en las caras que son visibles a la sombra del objeto en esa vista de dibujo concreta. La otra opción, Todas las caras, dimensiona las caras que son visibles en la sombra del objeto al buscar en tres direcciones principales: X, Y y Z. En los dibujos, las vistas respectivas suelen ser las vistas frontal, superior y de extremo. Todas las caras es el valor por defecto.

  Para muros sandwich, la opción por defecto Unidad colada / Conjunto puede no dar el resultado deseado con Forma borde. Entonces puede dimensionar las capas interior y exterior por separado según el nombre de parte.

• Partes secundarias crea dimensiones para las partes secundarias de una unidad de colada o de un conjunto.

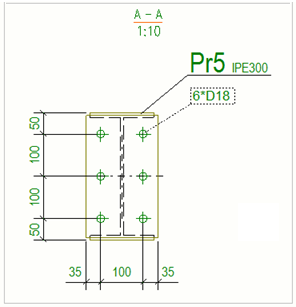

• Agujeros crea dimensiones para los agujeros de los objetos seleccionados en la lista Medir desde. Las dimensiones de agujero se combinan según la configuración Combinar en una línea.

  NOTA: el tipo de dimensionamiento Agujeros no dimensiona los tornillos, debe utilizar Dimensiones integradas para obtener las dimensiones de los tornillos.

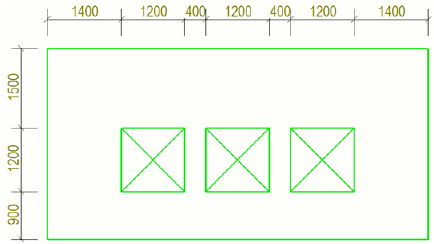

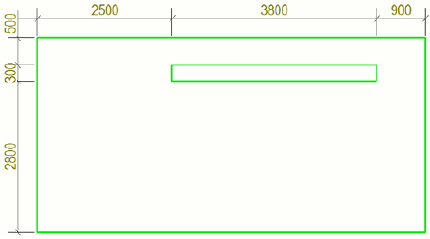

• Rebajes crea dimensiones para los rebajes de los objetos seleccionados en la lista Medir desde. Las dimensiones de agujero se combinan según la configuración Combinar en una línea.

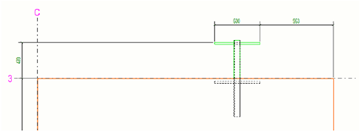

• Distancia a malla crea dimensiones desde la línea de malla hasta la caja de contorno del objeto seleccionado en la lista Medir desde. Esta configuración funciona solamente cuando las líneas de malla están visibles.

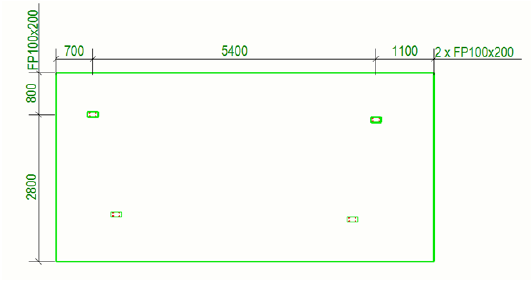

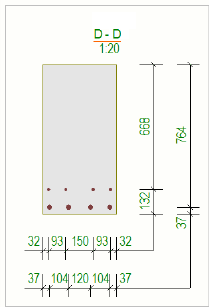

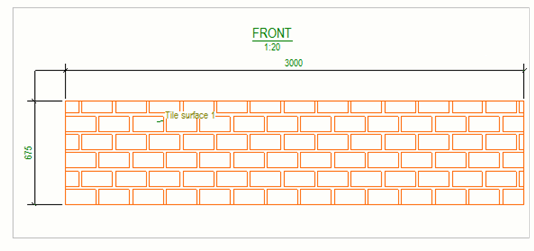

• Filtro puede emplearse para dimensionar cualquier cosa que pueda ser filtrada. A menudo se usa para dimensionar objetos embebidos. Por ejemplo, puede dimensionar las ubicaciones de los tornillos después de crear un filtro para tornillos.

  Cuando se selecciona Filtro en la lista Qué se dimensiona:

  • Se muestra una lista en la que puede seleccionar el filtro. El filtro es un filtro de vista de dibujo y para poder utilizarlo aquí, tiene que crearlo de antemano.
  • Se muestra la casilla de verificación Solo objetos en los lados seleccionados que permite dimensionar solo objetos que están en un lado determinado de la parte principal, por ejemplo, Delante. Creando reglas separadas para cada lado puede dimensionar los objetos de los lados frontal y posterior en líneas de dimensión independientes. Las opciones son Delante, Superior, Inicio, Atrás, Abajo y Final.

Ubicaciones y enlaces de líneas de dimensión

Controla en qué lados de la unidad de colada se crearán las dimensiones.

• Las ubicaciones de las líneas de dimensión rotan con la vista de dibujo, si la vista se rota manualmente.

• Si se seleccionan ambos lados (superior e inferior o izquierda y derecha), los objetos se dimensionarán en el lado más próximo al objeto.

• Si para la regla se selecciona solamente una parte de la unidad de colada, una de las casillas de verificación aparecerá atenuada y no podrá seleccionarla.



• Al seleccionar una línea de dimensión vertical y una horizontal, las casillas de verificación de enlace de las esquinas se activan y puede enlazar las líneas de dimensión perpendiculares. Por defecto las casillas de verificación están atenuadas.





• Puede seleccionar objetos que desee dimensionar desde la unidad de colada completa o solo desde una mitad de la unidad de colada. Si lo hace, los objetos de la otra mitad se ignorarán al crear las dimensiones. El valor por defecto es la unidad de colada entera.



Orientación

Orienta las dimensiones a lo largo del borde inclinado de una parte. Otra posibilidad es crear dimensiones horizontales o verticales.

• Esta opción está visible solo cuando se selecciona el tipo de dimensionamiento Filtro o Forma borde.

• Cuando se selecciona Filtro, hay dos configuraciones disponibles para la orientación.

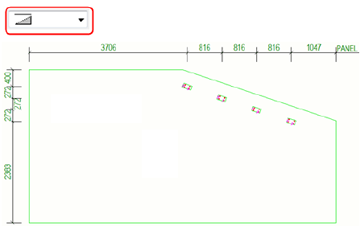

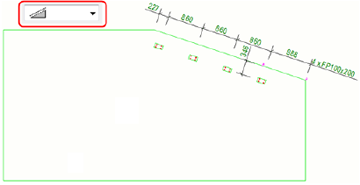

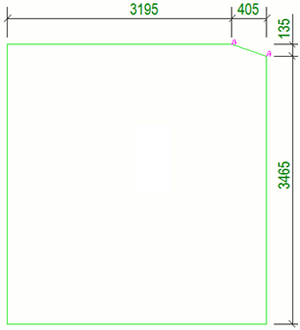

  La primera configuración coloca las dimensiones a lo largo del borde inclinado:



  La segunda configuración coloca las dimensiones horizontal y verticalmente:

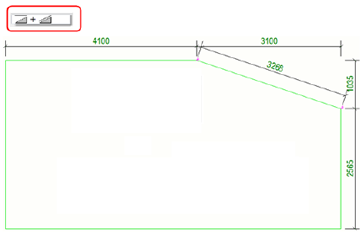

• Cuando se selecciona Forma borde, hay tres configuraciones disponibles para la orientación. Las dos primeras configuraciones funcionan de la misma manera que las dos primeras configuraciones de Filtro. La primera configuración es el valor por defecto. La tercera crea ambas dimensiones:



Longitud mínima para sección al sesgo

Define la longitud mínima de las secciones sesgadas cuando se crean dimensiones para secciones sesgadas. El valor por defecto es 300 mm. Por ejemplo, cuando se utiliza el valor 500 mm y la sección al sesgo es más corta que 500 mm, las dimensiones no se crean a lo largo de la sección al sesgo, sino horizontal y verticalmente.

Dirección

Permite definir dónde se encuentran los puntos de origen de las dimensiones:

• Los valores por defecto son izquierda para la dimensión Horizontal e inferior para la Vertical.

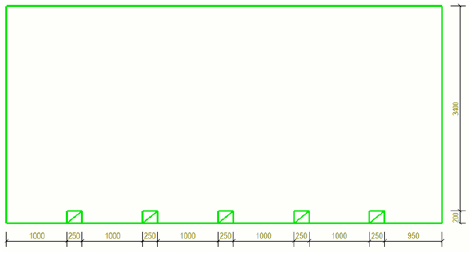

• La configuración marcada con el símbolo elige el borde más cercano como origen de la dimensión, para cada dimensión por separado. En el ejemplo siguiente, el objeto está más cerca del borde derecho y, por tanto, la dimensión horizontal comienza desde allí.

Vertical = Horizontal

A menudo, las configuraciones son similares para ambas direcciones y, cuando se utiliza esta opción, solamente es necesario definir las configuraciones verticales.

Cerrar líneas

Permite definir si las líneas de dimensión se extienden o no hasta el otro extremo del conjunto o unidad de colada. Las líneas de dimensión se extienden hasta el otro extremo por defecto.

Dimensionar hasta

Define qué puntos de los objetos seleccionados se dimensionan:

• El valor por defecto es Ambos extremos.



• Si selecciona la opción de punto central y el objeto es una parte personalizada (es decir, un objeto embebido), Tekla Structures utilizará el punto de inserción del componente, que no siempre está en el centro. Para el resto de objetos se utilizará el punto central real.

Agujeros redondos

Permite especificar si los agujeros redondos se dimensionarán según el punto central o el diámetro :

• Esta opción solamente está visible si se ha seleccionado Agujeros o Rebajes.

• El valor por defecto es el diámetro.

• Actualmente los agujeros redondos se identifican solamente por el perfil de parte de corte (prefijo D). Por ejemplo, si crea el agujero redondo utilizando chaflanes redondos, el agujero no se dimensionará.

Propiedades dimensión

Seleccione y aplique configuraciones de línea de dimensiones definidas en el archivo de propiedades de dimensión que se haya guardado anteriormente en el cuadro de diálogo Propiedades Dimensión de un dibujo. El valor por defecto es standard.

Si selecciona Igual en todos los lados, las configuraciones en el mismo archivo de propiedades de dimensión se utilizan en todos los lados. Si anula la selección de Igual en todos los lados, puede seleccionar y aplicar distintas propiedades de línea de dimensión para los lados Superior, Inferior, Izquierda y Derecha.

Medir desde

Define los objetos que se utilizarán como punto de origen para las dimensiones. Las opciones disponibles son:

• Unidad colada/Conjunto: Este es el valor por defecto. Si selecciona esta configuración, existen tres opciones más disponibles:

  • Solo partes de acero/hormigón: para una unidad de colada, solo se usan partes de hormigón y para el acero solo partes de acero.

  • Todas las partes

  • Todas las partes y armaduras

• Parte principal: Esta configuración utiliza la parte principal de la unidad de colada o del conjunto.

• Nombre parte: Si selecciona Nombre de parte, puede definir el nombre de la parte.

• Filtro: Si selecciona Filtro, puede utilizar un filtro predefinido para seleccionar los objetos que desea utilizar como puntos de origen de dimensión.

• Parte actual: Seleccione Parte actual si está dimensionando una parte única.
• Caja contorno: utiliza la caja de contorno de un objeto como punto de origen para las dimensiones. Esta opción solo está disponible en el dimensionamiento de filtros, agujeros, rebajes y partes secundarias.
• Borde más cercano: utiliza el borde más cercano de un objeto como punto de origen para las dimensiones. Esta opción solo está disponible en el dimensionamiento de filtros, agujeros, rebajes y partes secundarias.

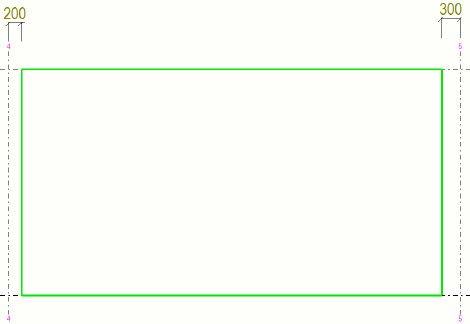

• Y malla: añade líneas de malla a las dimensiones. Esta opción solo está disponible para los tipos de dimensionamiento Dimensiones totales, Dimensiones de forma, Dimensiones de filtro, Dimensiones de partes secundarias, Dimensiones de agujero y Dimensiones de rebajes.

Combinar en una línea

Crea una regla basada en un filtro, por ejemplo, para todos los embebidos (EB_*) y, a continuación, los agrupa según el nombre de la parte principal, de modo que los embebidos con nombres diferentes obtendrán sus propias líneas de dimensión. El objeto filtrado puede ser una parte, una armadura o un conjunto. Las opciones disponibles son:

• Todos los objetos (valor por defecto)

• Por nombre

• Por número de posición

• No

Si se selecciona la opción Agujeros o Rebajes, la opción Combinar en una línea cambiará para mostrar las configuraciones adecuadas para agujeros o rebajes. Las opciones disponibles son:

• Todos los agujeros (valor por defecto)

• Todos los agujeros del mismo tamaño

• Por nombre de parte de corte

• No

Combinar solo objetos que tienen la misma

Coordenada X o Y

Coordenada Z

Combina solo las dimensiones de objetos que están en la misma línea horizontal o vertical, o las dimensiones de objetos con la misma coordenada Z. Por defecto, estas opciones no están seleccionadas.

Tolerancia

La tolerancia es la distancia máxima entre objetos en la que Tekla Structures sigue considerando que los objetos están en la misma línea. El valor por defecto es 50 mm.

Dirección combinación preferida

Permite definir la dirección preferida para combinar dimensiones si un objeto se puede combinar tanto en dirección horizontal como en vertical. El valor por defecto es X.

No crear dimensiones menores que

Define la longitud mínima de las dimensiones para que Tekla Structures las cree. 0 es el valor por defecto, lo que significa que se crean todas las dimensiones.

No dimensionar agujeros menores que

Define el diámetro mínimo de los agujeros para que Tekla Structures cree las dimensiones.

Esta opción permite evitar la creación de dimensiones para agujeros pequeños. La distancia es la dimensión más corta de un agujero. Si cualquier dimensión del agujero es mayor que el valor especificado, el agujero se dimensionará en todas las direcciones. Por ejemplo, con un valor de 40, un agujero rectangular de 80*30 obtendrá ambas dimensiones de 80 y de 30. El valor por defecto es 0, lo que significa que se crean todas las dimensiones.

Objetos de componente

Permite definir cómo se dimensionan los objetos del componente:

• Por punto referencia (por defecto) coloca el punto de dimensionamiento en el primer punto de entrada del componente. Solo se creará una dimensión para cada componente con independencia del número de partes dentro del componente.

• Como objetos secundarios crea dimensiones diferentes para cada parte dentro del componente.
