Puede cambiar el ángulo desde el que se ven los objetos, cómo se rota el objeto y cómo se orientan las dimensiones en la vista de dibujo.

1. En la pestaña Dibujos e informes, haga clic en Propiedades dibujo y seleccione el dibujo.
2. Cargue las propiedades de dibujo que desee cambiar.
3. Haga clic en Creación vista y vaya a la pestaña Atributos.

   Las configuraciones afectan a todas las vistas de un dibujo.

4. En Sistema coordenadas, seleccione uno de los sistemas de coordenadas disponibles:

   • local

     Tekla Structures utiliza el sistema de coordenadas local de la parte principal. El eje x de la parte es paralelo al eje x del dibujo, y el punto inicial (el punto extremo que se creó primero) de la parte está a la izquierda. El punto inicial está marcado en amarillo, mientras que el punto final creado en segundo lugar está marcado en rosa.

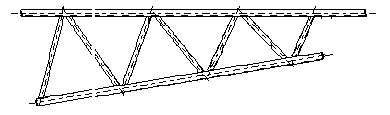

   • modelo

     Tekla Structures utiliza el sistema de coordenadas global. La parte tiene la misma posición en el dibujo que en el modelo. Esta es una opción cuando se desean mostrar las columnas verticalmente. También puede utilizar esta opción para mostrar partes inclinadas en posición. Tekla Structures no puede mostrar partes al sesgo horizontalmente.

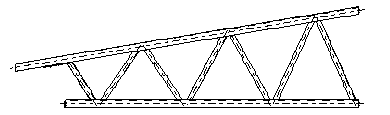

   • orientado

     Tekla Structures utiliza el sistema de coordenadas local de la parte principal, pero el sistema de coordenadas está orientado de manera que el eje x de la parte apunta hacia a la derecha, incluso aunque la parte se hubiese creado de derecha a izquierda.

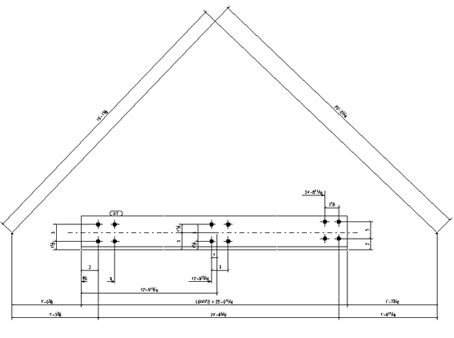

   • arriostramiento horizontal

     Tekla Structures rota automáticamente las vistas de dibujo para que la vista frontal se muestre desde la parte superior del modelo. Se utiliza para los arriostramientos sesgados. La vista frontal gira automáticamente alrededor del eje x.

   • arriostramiento vertical

     Tekla Structures rota automáticamente las vistas de dibujo para que la vista frontal se encuentre en el mismo plano que el arriostramiento en el modelo. Se utiliza para los arriostramientos sesgados. La vista frontal gira automáticamente alrededor del eje x.



   • Para las partes de hormigón, la opción Fijo rota la vista frontal de manera que muestre la dirección de colada (la cara situada en la cara superior del encofrado) de la parte de hormigón, si está definida en el modelo.

5. Para guardar los cambios, haga clic en Guardar.
6. Haga clic en OK y cree el dibujo.

Puede rotar una parte, conjunto o unidad de colada en una vista de dibujo sobre sus ejes locales.

1. En la pestaña Dibujos e informes, haga clic en Propiedades dibujo y seleccione el dibujo.
2. Cargue las propiedades de dibujo que desee cambiar.
3. Haga clic en Creación vista y vaya a la pestaña Atributos.

   Las configuraciones afectan a todas las vistas de un dibujo.

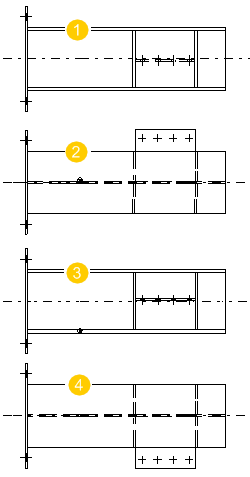

4. En Rotar sistema de coordenadas, especifique el ángulo:

   • Con el Alrededor X, puede rotar en intervalos de 90 grados (0, 90, 180, 270).

   • Con el Alrededor Y, puede rotar en intervalos de 180 grados (0, 180).

   • Con el Alrededor Z, puede especificar cualquier ángulo.

5. Para guardar los cambios, haga clic en Guardar.
6. Haga clic en OK y cree el dibujo.

Puede seleccionar qué cara de una parte de acero o de madera se muestra en la vista principal (frontal) del dibujo utilizando el atributo definido por el usuario Vista principal dibujo fija.

1. En el modelo, haga doble clic en una parte de acero o de madera para abrir las propiedades de parte, y haga clic en el botón Atributos definidos por usuario.
2. En la pestaña Parámetros, haga clic en Vista principal dibujo fija y seleccione una de estas opciones:
   • Arriba
   • Atrás
   • Inferior
   • Inicial
   • Final
   • Delante
3. Haga clic en Dibujos e informes > Propiedades dibujo y seleccione las propiedades de dibujo de conjunto o de parte.
4. Haga clic en Creación vista en el árbol de opciones, vaya a la pestaña Atributos y defina Sistema coordenadas como Fijo.
5. Haga clic en OK para activar la configuración y crear el dibujo utilizando la configuración actual.

En los dibujos de conjunto se puede definir por separado la dirección de visualización de la vista frontal para las columnas.

1. En el menú Archivo, haga clic en Configuración > Opciones y vaya a Marcas orientación.
2. En Dirección vista, utilice la opción Columnas en dibujo conjunto para definir la dirección de la vista frontal de las columnas:
   • Los valores son Como viga y arriostramiento, Norte, Este, Sur y Oeste. Seleccione Como viga y arriostramiento para usar la misma dirección de vista que usa para vigas y arriostramientos. Este es el valor por defecto.

   • Si ha definido el sistema de coordenadas como local en las propiedades de Creación vista, Tekla Structures utiliza el sistema de coordenadas de la columna al definir la dirección de la vista frontal.

   • Si ha definido el sistema de coordenadas como orientado, la columna estará en posición horizontal y la dirección de la vista frontal será la opción seleccionada (Norte, Este, Sur u Oeste).

   • Si ha definido el sistema de coordenadas como modelo, la columna estará en posición vertical y la dirección de la vista frontal será la opción seleccionada (Norte, Este, Sur u Oeste).

3. Haga clic en OK.

En los dibujos de conjunto se puede definir por separado la dirección de visualización de la vista frontal para vigas y arriostramientos.

1. En el menú Archivo, haga clic en Configuración > Opciones y vaya a Marcas orientación.
2. En Dirección vista, utilice la opción Vigas y arriostramientos en dibujo conjunto para definir la dirección de la vista frontal:
   • Los valores son Norte o este, Norte u oeste, Sur o este y Sur u oeste. El valor por defecto es Norte o este.

   • Si la viga o el arriostramiento es paralelo al eje X del modelo, también será paralelo al eje X en el dibujo.

   • Si ha definido el sistema de coordenadas como modelo, y la viga o arriostramiento está inclinado, también estará inclinado en el dibujo.

3. Haga clic en OK.

Las placas creadas con el comando Placa se orientarán automáticamente en los dibujos. En el dibujo, el lado más largo de la placa siempre está orientado hacia abajo. Puede modificar esta orientación.

1. Cree la placa irregular.

   El primer y segundo punto que elija también definen el eje principal de la placa.

2. Haga doble clic en la placa para abrir las propiedades de placa irregular.
3. Haga clic en Atributos definidos por usuario y en la pestaña Orientación.
4. Seleccione De 1º a 2º punto creación en la lista Dirección eje principal.
5. Haga clic en Modificar y cierre el cuadro de diálogo.
6. Haga clic en Dibujos e informes > Realizar numeración > Numerar objetos modificados para actualizar la numeración.
7. Para ver la orientación de la placa, cree un dibujo de parte de la misma.
