Adición de dimensiones manuales

Además de las dimensiones automáticas, puede añadir dimensiones manualmente en un dibujo abierto. No se recomienda usar dimensiones manuales en las vistas 3D.

  1. Mantenga pulsada la tecla Mayús y, sin soltarla, haga clic en la pestaña Dimensionamiento y seleccione uno de los botones de dimensionamiento dependiendo del tipo de dimensión que desee crear:

    Horizontal: Cree una dimensión en la dirección x eligiendo puntos que se dimensionarán. X depende del UCS actual.

    Vertical: Cree una dimensión en la dirección y eligiendo puntos que se dimensionarán. Y depende del UCS actual.

    Perpendicular: Cree una dimensión perpendicular a una línea que se define seleccionando dos puntos para establecer la dirección de la línea de dimensión y seleccionando después los puntos que se van a dimensionar.

    Ortogonal: Cree una dimensión en la dirección x o y eligiendo puntos que se dimensionarán. Tekla Structures utiliza la dirección de la distancia total mayor. X e y dependen del UCS actual.

    Dimensión curvada, líneas referencia ortogonales: Cree una dimensión curvada con líneas de referencia ortogonales seleccionando tres puntos para definir el arco y seleccionando después los puntos que se van a dimensionar. El texto de dimensión en la línea puede ser un valor de distancia o de ángulo.

    Dimensión curvada, líneas referencia radiales: Cree una dimensión curvada con líneas de referencia radiales seleccionando tres puntos para definir el arco y seleccionando después los puntos que se van a dimensionar. El texto de dimensión en la línea puede ser un valor de distancia o de ángulo.

    Libre: Cree una dimensión paralela a una línea entre dos puntos que elija.

    CDG: Permite indicar la ubicación del centro de gravedad (CDG) en dibujos de parte, conjunto y unidad de colada mediante la creación de dimensiones de CDG y añadir un símbolo de CDG en el centro de gravedad. También se pueden crear dimensiones de CDG en vistas de corte.

    Paralelo: Cree una dimensión paralela a una línea definida seleccionando primero dos puntos para definir la dirección de la línea de dimensión y seleccionando después los puntos que se van a dimensionar.

    Radial: Cree una dimensión radial seleccionando tres puntos para definir el arco y una posición para la dimensión.

    Angular: Cree una dimensión angular seleccionando el punto de vértice y dos puntos para definir el ángulo. Seleccione el lado donde desee colocar la dimensión.

  2. Modifique las propiedades de dimensión en el cuadro de diálogo de propiedades.
  3. Añada los elementos que desee en las marcas de dimensión y modifique sus propiedades.
  4. Añada etiquetas de dimensión con los elementos deseados según sea necesario y defina la rotación de las etiquetas de dimensión.

    También puede incluir el número de partes en las etiquetas de dimensión y seleccionar un filtro que elimine el contenido por defecto que se desee de la etiqueta.

    Los elementos de marca de dimensión y etiqueta de dimensión disponibles son los mismos que para las marcas de parte, tornillo, armadura y tratamiento superficial.

  5. Haga clic en OK o Aplicar.
  6. Añada las dimensiones según las instrucciones de la barra de estado.

    Es muy importante utilizar los conmutadores de elección adecuados para obtener las dimensiones correctas. Puede cambiar temporalmente el conmutador haciendo clic con el botón derecho y seleccionando el conmutador idóneo.

    En los tipos de dimensión en los que es preciso hacer clic en el botón central del ratón para colocar la línea de la dimensión, la configuración de la colocación afectará al resultado. Si ha definido Colocación como fijo, la posición en la que haga clic será la ubicación de la línea de dimensión. Si ha definido Colocación como libre, el clic en el botón central del ratón define en qué lado del objeto está ubicada la línea de dimensión, y Tekla Structures coloca la línea de dimensión.

  7. Arrastre las dimensiones hasta las ubicaciones deseadas.

    Al arrastrar las dimensiones, la opción de configuración Colocación cambiará a fijo por defecto.

    También puede arrastrar la marca de dimensión y, cuando la arrastre, se crea automáticamente una línea de referencia.

Ejemplos de dimensiones manuales

Comando

Ejemplo

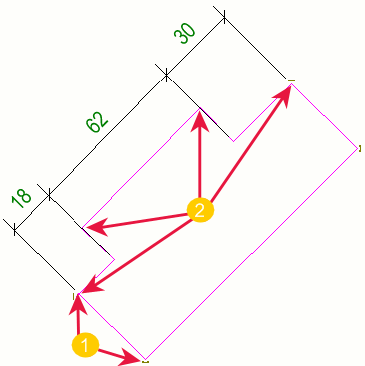

Añadir dimensión paralela

(1) Muestra los puntos de borde elegidos para definir la dirección de la línea de dimensión paralela.

(2) Muestra los puntos de dimensión elegidos.

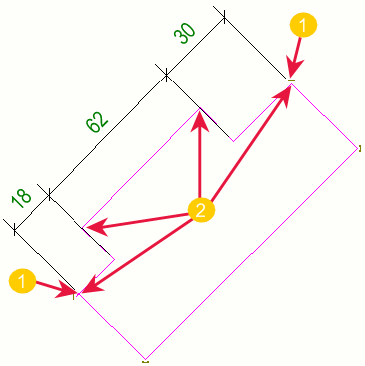

La misma parte que antes, pero ahora dimensionada con Añadir dimensión perpendicular

(1) Muestra los puntos de borde elegidos para definir la dirección de la línea de dimensión perpendicular.

(2) Muestra los puntos de dimensión elegidos.

Añadir dimensión curvada con líneas referencia ortogonales

El texto de la dimensión en la línea es un valor de distancia.

Si los extremos de una viga curvada o poliviga se han cortado o adaptado, los puntos en los extremos de la viga no están necesariamente situados en la verdadera curva de la viga. Esto es debido a que las vigas curvadas están creadas con segmentos rectos. Los puntos están indicados con (2).

Para evitar la creación de dimensiones curvadas incorrectas, elija los tres puntos que definen el arco utilizando tres puntos indicados con (1) .

Utilice la elección de puntos extremos.

Añadir dimensión curvada con líneas referencia radiales

Curvado definido como Distancia.

El texto de la dimensión en la línea es un valor de distancia.

Añadir dimensión curvada con líneas referencia radiales

Curvado definido como Ángulo.

El texto de la dimensión en la línea es un valor de ángulo.

Añadir dimensión angular

Ángulo definido como Grados en vértice ángulo.

Añadir dimensión angular

Ángulo definido como Grados en lado.

Añadir dimensión angular

Ángulo definido como Triángulo.

Longitud base triángulo definido como 100

Añadir dimensión radial
