Mostrar y cambiar la asociatividad de puntos de dimensión
Puede cambiar la asociatividad de los puntos de dimensión para evitar una asociatividad incorrecta o simplemente para hacer que la selección de asociatividad sea distinta. Cada anclaje de asociatividad de punto de dimensión muestra una lista de objetos que tienen ubicaciones disponibles para la asociación. Solamente puede cambiar la asociatividad de punto de dimensión en las dimensiones rectas.
Los puntos de dimensionamiento creados en Tekla Structures están asociados a los objetos a los que se han añadido los puntos de dimensión. De este modo las dimensiones se pueden actualizar automáticamente cuando los objetos cambian durante el modelado.
En ocasiones, las ubicaciones de punto de dimensión pueden no estar claras debido a la proyección ortogonal. Un punto de dimensión puede no estar asociado al objeto deseado porque hay otros objetos en la misma ubicación de punto. En la actualización del dibujo o en la clonación, esto puede provocar valores de dimensionamiento o asociatividad no deseados.
También se pueden asociar dimensiones a líneas centrales de objeto fuera del área de objeto.
Mostrar y cambiar la asociatividad de puntos de dimensión
-

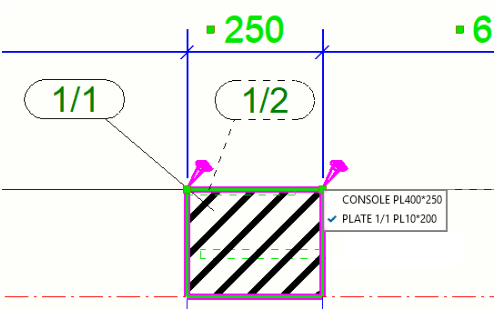

Haga clic en un anclaje de asociatividad de punto de dimensión.
Se muestra la lista de reglas de asociatividad de dimensión, que muestra los objetos a los que se puede asociar el punto de dimensión.
Tenga en cuenta que la función selecciona inteligentemente las reglas según los datos recopilados en las reglas seleccionadas anteriormente en el rango de la dimensión que se está creando. Al continuar eligiendo los puntos de dimensión, puede observar que las reglas de asociatividad similares a las reglas elegidas anteriormente se seleccionan automáticamente.
La lista de reglas de asociatividad se ubica de modo que evita solaparse con los objetos de construcción y el puntero del ratón. La función detecta la posición actual del puntero del ratón y mantiene la lista de reglas de asociatividad en el lado opuesto con respecto al punto de dimensión elegido.

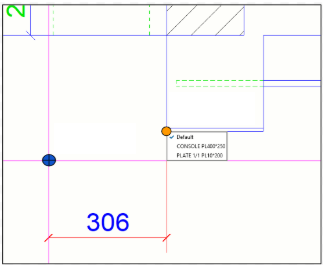

En la imagen siguiente, la posición del puntero del ratón se indica con un círculo azul y el punto de dimensión elegido con un círculo naranja:
-

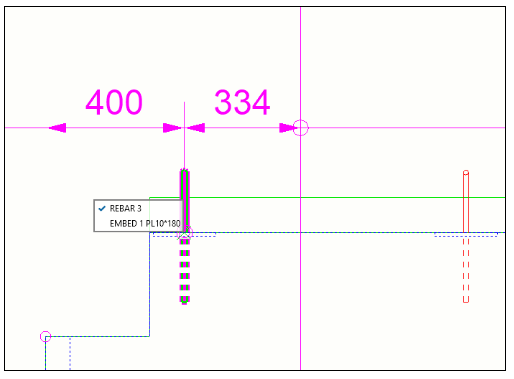

Haga clic en una regla de la lista para seleccionarla y asociar el punto de dimensión a un objeto nuevo.

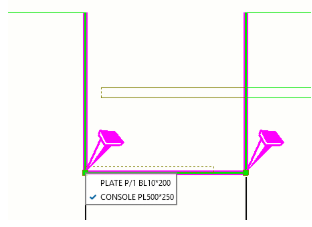

Al hacer clic en la regla, el objeto correspondiente se resalta en el dibujo. De este modo resulta más fácil comprobar si la regla seleccionada hace referencia al objeto que desea.
-
También puede hacer lo siguiente:
-

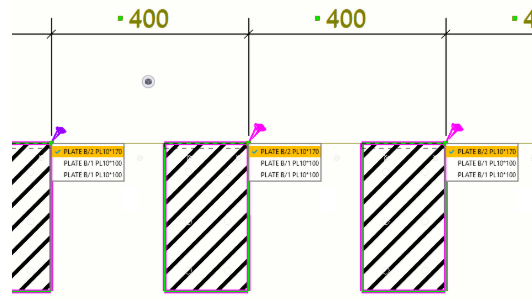

Abrir varias listas de reglas de asociatividad de dimensión a la vez manteniendo pulsada la tecla Ctrl o Mayús y haciendo clic en los anclajes de asociatividad de punto de dimensión, o manteniendo pulsada la tecla Alt y utilizando una selección de área.
-
Abrir todas las reglas de asociatividad relacionadas con la dimensión seleccionada, hacer clic en la dimensión y seleccionar Mostrar reglas asociatividad dimensión en el menú contextual.
-
Puede modificar las reglas de asociatividad desplazando la rueda del ratón mientras el cursor del ratón pasa por encima de una lista de reglas.
-
Para seleccionar las reglas de asociatividad relacionadas con los mismos tipos de objeto en todas las listas de reglas abiertas, haga doble clic en la regla que desee. Las reglas seleccionadas se resaltarán con color amarillo en todas las listas de reglas abiertas.
-
Puede controlar el número máximo de reglas mostradas en la lista de reglas de asociatividad con las siguientes opciones avanzadas:
XS_INTELLIGENCE_MAX_RULE_COUNT,
XS_INTELLIGENCE_MAX_PART_COUNT
XS_INTELLIGENCE_MAX_PLANE_COUNT
Si falta la opción de asociatividad que necesita en la lista de reglas, aumente el número de reglas mostradas cambiando los valores de las opciones avanzadas.
-
Seleccionar la asociatividad de puntos de dimensión en el dimensionamiento manual
-
Para mostrar la lista de reglas de asociatividad, elija una posición de punto de dimensión.
-
Seleccione la regla de asociatividad que desee de una de las formas siguientes:
-
Desplazando la rueda del ratón cuando el puntero del ratón está sobre la lista de reglas de asociatividad.
- Seleccionando directamente la regla de asociatividad que desee en la lista haciendo clic en la regla con el botón izquierdo del ratón.
- Introduciendo el comando Seleccionar siguiente opción asociatividad en Inicio Rápido.
- Usando un método abreviado de teclado que haya definido para Seleccionar siguiente opción asociatividad.
Al seleccionar una regla, el objeto relacionado se resalta en el dibujo, lo que permite comprobar si la regla seleccionada hace referencia a un objeto adecuado.
Cuando haya seleccionado la regla de asociatividad, podrá continuar con la creación de la dimensión eligiendo los siguientes puntos de dimensión. La lista de reglas de asociatividad se muestra cada vez que se detecta un punto con reglas de asociatividad disponibles.
-
Limitaciones
-
La selección de la regla de asociatividad de dimensión durante la creación manual de dimensiones solo funciona con el tipo recto de las dimensiones, únicamente con los siguientes comandos: Horizontal, Vertical, Ortogonal, Perpendicular, Paralelo y Libre.
-
Pueden faltar algunas reglas en la lista de reglas de asociatividad. Para aumentar el número de reglas enumeradas en la lista de reglas de asociatividad, aumente el valor de las siguientes opciones avanzadas:
XS_INTELLIGENCE_MAX_RULE_COUNT
Contenido de la lista de reglas de asociatividad
-
En la lista de reglas se muestran los siguientes atributos para los siguientes objetos de construcción:
-
Partes de acero: "NAME", "PART_POS", "PROFILE"
-
Objetos de hormigón: "NAME", "PROFILE"
-
Cortes poligonales: "NAME", "PROFILE"
-
Armaduras: "NAME", "REBAR_POS"
-
Tornillos: "NAME", “DIAMETER”, “LENGTH”
-
Malla: Malla "NAME"
-
Intersección de línea de malla y lado de objeto de construcción: Malla “NAME” o la etiqueta del objeto de construcción:
-
Intersección de líneas de malla: Malla “NAME”/”NAME”:
-
Línea de referencia o línea central de objeto de construcción: “Punto de referencia” o “Centro” en consecuencia
-
Unidades de vertido: Objeto vertido "POUR_TYPE", # "POUR_NUMBER"
-
La regla de asociatividad Por defecto no siempre se muestra en la lista de reglas de asociatividad, a no ser que sea la única regla disponible, o si se ha seleccionado anteriormente como la regla activa para el punto de dimensión elegido. Si se selecciona Por defecto, el punto de dimensión seleccionará automáticamente el objeto a seguir durante la actualización de la dimensión en función de la nueva posición de los objetos. Tenga en cuenta que es posible que no haya ninguna regla en la lista de reglas de asociatividad que corresponda al comportamiento de la opción Por defecto. La selección de una opción distinta de Por defecto permite garantizar el objeto que se seguirá durante la actualización de dimensión.
-
Mostrar la asociatividad de las dimensiones con los comandos Clonar y Clonar selección:
-
El cambio de las reglas de asociatividad en los puntos de dimensión seleccionados le permite obtener resultados más precisos al clonar dimensiones en los dibujos. En la dimensión clonada se conservará una opción de asociatividad seleccionada en una lista de reglas si la regla seleccionada corresponde a un objeto similar en un dibujo clonado o en una selección de destino en un dibujo general. Los objetos no se consideran similares si se han modelado con comandos diferentes, como viga de acero, placa de acero, armadura o tornillo.
-
Tenga en cuenta que, cuando el dibujo se clona automáticamente debido a la renumeración, las reglas de asociatividad se vuelven a calcular desde cero y se pierde cualquier regla preferida establecida por el usuario.
-
-
