1. Klicken Sie auf der Registerkarte Zeichnungen & Listen auf Zeichnungs­eigenschaften, und wählen Sie den Zeichnungstyp aus.
2. Laden Sie Zeichnungseigenschaften, die den benötigten möglichst gut entsprechen.
3. Klicken Sie auf Schnittansicht.
4. Stellen Sie auf der Registerkarte Attribute Werte für An Teile anpassen oder Schnitttiefe und Abstand zum Verbinden von Schnitten ein: Markieren Sie zunächst das Kontrollkästchen Größe:

   • Die Einstellung An Teile anpassen funktioniert als Alternative zu Schnitttiefe und Abstand zum Verbinden von Schnitten; sie zeigt das gesamte Teil in den Abschnitten an.

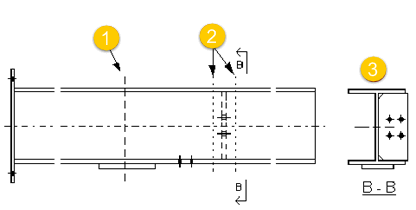

   • Schnitttiefe definiert die positive und negative Tiefe der Schnittansicht, wenn Schnitte nicht kombiniert werden. In einer geöffneten Zeichnung können Sie die Schnittansichtstiefe auch anpassen, indem Sie die Ansichtsgrenze ziehen.
   • Abstand zum Verbinden von Schnitten definiert den Abstandsbereich für das Kombinieren von Schnittansichten.
   • Zusätzlich können Sie mit der erweiterten Option XS_DRAWING_CUT_VIEW_COMPARISON_CRITERIA bestimmen, welche Schnittansichten kombiniert werden.
5. Stellen Sie (ebenfalls auf der Registerkarte Attribute) die Richtung für Schnitt links, Mittelteil und Schnitt, rechts auf links bzw. rechts ein.
6. Wechseln Sie zur Registerkarte Schnittlinie, und legen Sie die Linienlänge und den Versatz (Abstand zwischen der Schnittbezeichnung und dem Schnitt) für die Schnittbezeichnung fest.
7. Öffnen Sie die Registerkarte Schnittbezeichnung, und ändern Sie die Schnittbezeichnungseinstellungen:
   1. Klicken Sie auf die Schaltfläche ... neben A1 - A5, um das Dialogfeld Bezeichungsinhalt zu öffnen.
   2. Wählen Sie die Elemente aus, die in die Bezeichnung einbezogen werden sollen.
   3. Wählen Sie ein Element aus der Liste aus, klicken Sie auf < Rahmen hinzufügen, und wählen Sie Typ und Farbe für den Rahmen aus.
   4. Wählen Sie bei Bedarf ein Element aus der Liste und den Text Farbe, Schriftart und Höhe aus.
   5. Öffnen Sie die Registerkarte Position, und wählen Sie die Seite aus, um die Optionen Text, Textposition, horizontaler und vertikaler Versatz und Textrotation anzuzeigen.
   6. Wählen Sie unter Startnummer oder -buchstabe der Schnittansicht und Symbolüberschrift aus, ob Schnittansicht- und Schnittsymbolbezeichnungen mit einer Ziffer oder einem Buchstaben beginnen sollen:
      • Sie können eine beliebige Zahl ab 1 oder einen Buchstaben aus der Folge A bis Z bzw. a bis z eingeben (in der Bezeichnung stets in Großbuchstaben dargestellt).
      • Wenn Sie einen Buchstaben verwenden und die eingegebene Zeichenfolge länger als ein Buchstabe ist, wird nur der erste Buchstabe angezeigt. Wenn Sie Zahlen verwenden, werden alle eingegebenen Ziffern angezeigt.
      • Die Startnummer in der Überschrift wird nur geändert, wenn Sie sie in den Zeichnungseigenschaften ändern, bevor Sie eine Zeichnung erstellen, und wenn Sie sie in einer vorhandenen Zeichnung ändern und die Zeichnung neu erstellen; in diesem Fall werden Schnittansicht- und Symbolbezeichnungen für alle automatisch eingeschlossenen Schnittansichten und alle neuen Schnittansichten geändert.
   7. Klicken Sie auf OK, um zu den Zeichnungseigenschaften zurückzukehren.
8. Klicken Sie auf Ansicht erstellen, und fügen Sie die Schnitt- und die Endansichten hinzu, die Sie erstellen möchten.
9. Wählen Sie im Bereich Ansicht erstellen die Ansicht und die Eigenschaften aus, die Sie ändern möchten, und klicken Sie auf Ansichtseigenschaften.
10. Passen Sie die Ansichtseigenschaften nach Wunsch an.
11. Klicken Sie zum Speichern der Ansichtseigenschaften auf Speichern.
12. Klicken Sie auf Schließen.
13. Wiederholen Sie die Schritte 9–12 für alle Schnitt- und Endansichten, die Sie erstellen.
14. Klicken Sie auf Speichern, um die Änderungen zu speichern.

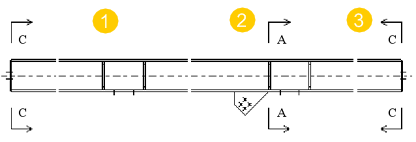

Sie können jetzt in Schnitt- und Endansichten in Zeichnungen die Richtungsbezeichnungen anzeigen.

1. Klicken Sie auf der Registerkarte Zeichnungen & Listen auf Zeichnungs­eigenschaften, und wählen Sie den Zeichnungstyp aus.
2. Laden Sie Zeichnungseigenschaften, die den benötigten möglichst gut entsprechen.
3. Klicken Sie in der Optionsstruktur links auf Ansicht erstellen, wählen Sie die Ansicht und die Eigenschaften aus, die Sie ändern möchten, und klicken Sie auf Ansichtseigenschaften.

   Wählen Sie in diesem Fall eine Schnittansicht oder eine Endansicht aus.

4. Wechseln Sie unter Ansichten zur Registerkarte Überschrift.
5. Wählen Sie eine der Optionen unter Richtungsbezeichnung anzeigen aus: Bezeichnungen anzeigen:
   • Nur Symbol
   • Bezeichnung
   • Symbol und Bezeichnung
   • Keine zeigt keine Bezeichnungen an.
6. Definieren Sie Schrift- und Symbolgröße unter Höhe.

   Wenn Sie versuchen, 0 zu verwenden, erhalten Sie eine Fehlermeldung.

7. Klicken Sie auf Speichern, um die Änderungen zu speichern.
8. Klicken Sie auf Schließen.
9. Klicken Sie zum Speichern der Zeichnungseigenschaften auf Speichern und dann zum Erstellen der Zeichnung auf OK.

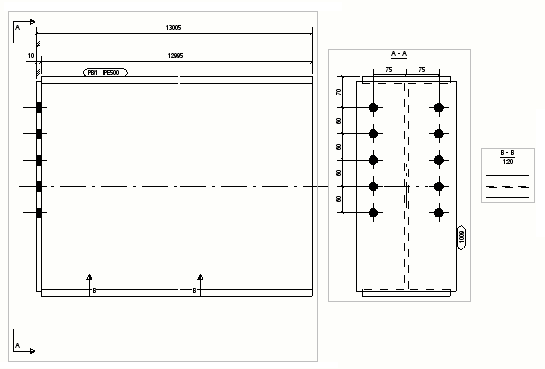

Sie können Schnitt- und Endansichten in einer Einzelteil-, Zusammenbau- oder Bauteilzeichnung stets angrenzend an die Hauptansicht oder an einer beliebigen leeren Stelle in der Zeichnung platzieren.

1. Klicken Sie auf der Registerkarte Zeichnungen & Listen auf Zeichnungs­eigenschaften, und wählen Sie den Zeichnungstyp aus.
2. Laden Sie Zeichnungseigenschaften, die den benötigten möglichst gut entsprechen.
3. Klicken Sie auf Anordnung, und wechseln Sie zur Registerkarte Andere.
4. Stellen Sie Endansichten an der Hauptansicht ausrichten auf Ja ein, um die Ansichten neben der Hauptansicht zu platzieren.
5. Stellen Sie Schnittansichten an der Hauptansicht ausrichten auf Ja ein, um die Ansichten neben der Hauptansicht zu platzieren.
6. Um die Änderungen in einer Zeichnungseigenschaftsdatei zu speichern, klicken Sie oben auf Speichern.
7. Klicken Sie auf OK, und erstellen Sie die Zeichnung.

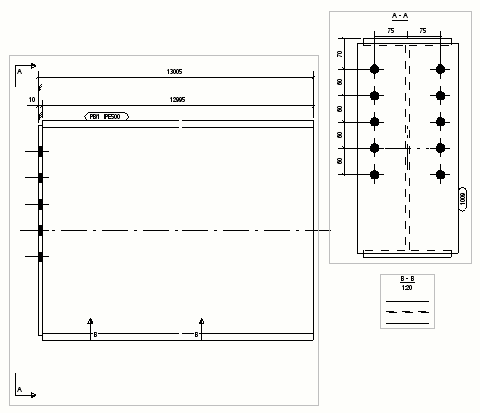

   Bei Wahl von Nein positioniert Tekla Structures die Schnitt- und Endansichten an einer beliebigen verfügbaren Position.
