Sie können eine Verknüpfung zu einem Text innerhalb eines Rahmens in eine Zeichnung einfügen. Zunächst erstellen Sie eine .txt- oder .rtf-Datei in WordPad. Fügen Sie anschließend einen Link zu dieser Datei in einer Tekla Structures-Zeichnung hinzu. Tekla Structures fügt den Text unter Verwendung grundlegender Formatierungseinstellungen, die Sie in der Datei verwenden können, und einiger der Eigenschaften unter Textdatei-Eigenschaften ein.

1. Erstellen Sie die Textdatei.

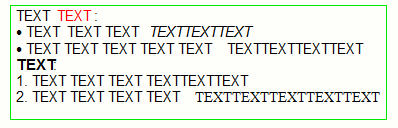

   Sie können in der Datei grundlegende Formatierungsanweisungen hinzufügen, beispielsweise fette oder kursive Auszeichnung, Unterstreichungen, tief- und hochgestellte Texte sowie Einrückungen und Tabulatorschritte; auch die Schriftart können Sie angeben. Sie können Aufzählungen mit Spiegelstrichen und runden Listensymbolen sowie nummerierte Listen hinzufügen und Listen verschachteln. Auch einfache Tabellen werden unterstützt.

   Wenn Sie den Textlink hinzufügen, behält Tekla Structures die Formatierungseinstellungen bei.

   Beachten Sie, dass die Textlinks keine Hyperlinks oder Bilder unterstützen.

   Tekla Structures-Farben werden immer korrekt angezeigt. Wenn Sie in der Datei .rtf eine Farbe verwenden, die in Tekla Structures nicht unterstützt wird, wird die nächstgelegene Tekla Structures-Farbe verwendet.

2. Öffnen Sie die Zeichnung, in die Sie die Textdatei einfügen möchten.
3. Klicken Sie auf der Registerkarte Bezeichnungen auf Rich-Text.
4. Suchen Sie nach der Datei.
5. Für .txt-Dateien können Sie die Textfarbe, Höhe und Schriftart festlegen.
6. Für .rtf-Dateien stellen Sie den gewünschten Maßstab ein.

   Der Maßstab gibt an, wie stark der .rtf-Inhalt skaliert werden soll. Wenn Sie 1 als Maßstab festlegen, behalten die Buchstaben die gleiche Größe wie die Buchstaben in der Original-.rtf-Datei.

   Farbe, Größe und Schriftart können nicht geändert werden.

7. Legen Sie den Typ und die Farbe der Rahmenlinie fest.
8. Sie können die Textplatzierung ändern:
   • Maßstab anpassen : Sie müssen lediglich die obere linke Ecke des Rahmens beim Platzieren von Text auswählen. Tekla Structures fügt das Objekt in der ursprünglichen Größe ein. Wenn Sie in diesem Fall die Textrahmengröße ändern, indem Sie an den Griffen ziehen, wird der Text nicht umbrochen und die Schriftgröße wird automatisch angepasst.
   • Kein Maßstab: Sie müssen lediglich die obere linke Ecke des Rahmens auswählen, wenn Sie den Text platzieren. Tekla Structures passt die Objektgröße an den Rahmen an. Der Text wird umbrochen, wenn Sie die Größe des Rahmens ändern, indem Sie an den Griffen ziehen. Die Mindestbreite des Felds wird durch das längste Wort definiert.
9. Klicken Sie auf OK oder Anwenden.
10. Wählen Sie eine Position für die linke obere Ecke des Textrahmens in der Zeichnung.

    Tekla Structures fügt den Link zu der Textdatei hinzu.

11. Sie können den Text editieren und die Textdatei-Eigenschaften ändern:

    • Um die Textdatei zu bearbeiten, doppelklicken Sie auf den Text innerhalb des Rahmens. Tekla Structures öffnet dann die Originaltextdatei.

    • Um die Textdateieigenschaften zu ändern, doppelklicken Sie auf den Rahmen, der den Text umgibt. Für .rtf-Dateien können Sie die Textfarbe oder Schriftart hier nicht ändern, sondern müssen diese in der .rft-Datei selbst ändern. Bei einfachen Textdateien können Sie auch die Schriftfarbe ändern.

      Sie können die Eigenschaften der Textdatei auch über Schnellstart öffnen: Beginnen Sie mit der Eingabe von Textdateieigenschaften und wählen Sie Textdatei-Eigenschaften aus der Liste.

Sie können einen Link zu einer anderen Zeichnung in einem Rahmen in eine Zeichnung einfügen. Tekla Structures fügt den Link zur Zeichnung auf Basis der Eigenschaften unter Eigenschaften Zeichnungsverknüpfung ein.

1. Öffnen Sie die Zeichnung.
2. Klicken Sie auf der Registerkarte Zeichnung auf Verbindung > Auf andere Zeichnung.
3. Legen Sie Textfarbe, Höhe, Schriftart und Effekt fest.
4. Ändern Sie Typ und Farbe der Rahmenlinie.
5. Legen Sie fest, ob der Link skaliert werden soll. Wenn Sie Kein Maßstab auswählen, fügt Tekla Structures den Link in der ursprünglichen Größe ein.

   Wenn Sie Maßstab anpassenauswählen, passt Tekla Structures die Objektgröße dem Rahmen an.

6. Wählen Sie in der Liste Zeichnung die Zeichnung, zu welcher der Link führen soll.

   Bei den aufgelisteten Zeichnungen handelt es sich um die Zeichnungen im aktuellen Modell.

7. Wenn statt des Zeichnungsnamens Text für den Link angezeigt werden soll, geben Sie den Text im Feld Text ein.
8. Picken Sie zwei Punkte, um den Rahmen zu definieren und die Verknüpfung hinzuzufügen.
9. Klicken Sie auf OK oder auf Anwenden.

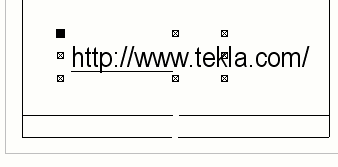

Sie können Hyperlinks (URLs, Verweise auf Internetadressen) oder Dateien in einem Rahmen in eine Zeichnung einfügen.

1. Öffnen Sie eine Zeichnung, in die Sie einen Hyperlink einfügen möchten.
2. Klicken Sie auf der Registerkarte Zeichnung auf Verbindung > Hyperlink.
3. Legen Sie Textfarbe, Höhe, Schriftart und Effekt fest.
4. Ändern Sie Typ und Farbe der Rahmenlinie.
5. Legen Sie fest, ob der Link skaliert werden soll.

   Wenn Sie Kein Maßstab auswählen, müssen Sie beim Einfügen des Links lediglich die obere linke Ecke des Rahmens auswählen. Tekla Structures fügt den Link in der ursprünglichen Größe ein. Wenn Sie Maßstab anpassen auswählen, müssen Sie den Rahmen anhand von zwei Punkten definieren. Tekla Structures passt die Größe des Links dem Rahmen an.

6. Geben Sie in das Textfeld Datei oder URL eine Internetadresse oder einen Dateinamen und einen Pfad ein.

   Wenn Sie nach der Datei suchen müssen, klicken Sie auf Durchsuchen .... Tekla Structures fügt an der angegebenen Position einen aktiven Hyperlink ein.

7. Wenn statt des Hyperlinks Text für den Hyperlink angezeigt werden soll, geben Sie den Text im Feld Text ein.
8. Klicken Sie auf OK oder auf Anwenden.
9. Picken Sie einen oder zwei Punkte in der Zeichnung, um die Ecken des Hyperlinkrahmens anzugeben.

Sie können eine DWG- oder DXF-Datei in einem Rahmen als Link in eine Zeichnung einfügen. Tekla Structures fügt die DWG- oder DXF-Datei als Link unter Verwendung der Eigenschaften unter DWG/DXF-Attribute ein. Wenn Sie die ursprüngliche Datei ändern, werden in Tekla Structures auch alle verknüpften Instanzen in Zeichnungen geändert.

1. Öffnen Sie die Zeichnung, bei der Sie einen Link einer DWG/DXF-Datei hinzufügen möchten.

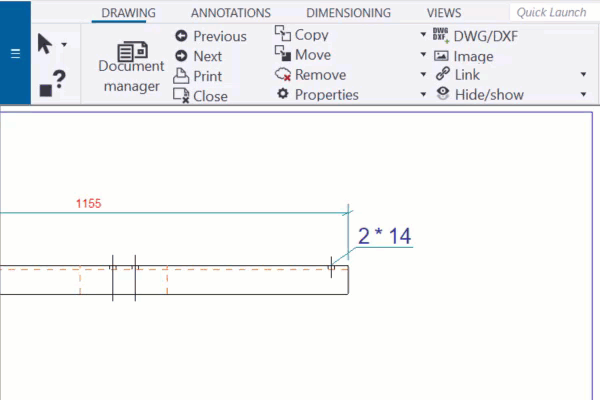

2. Klicken Sie auf der Registerkarte Zeichnung auf DWG/DXF.
3. Wählen Sie die Maßstabsoptionen aus:

   • Skalierung definieren:

     • X: Wenn Sie diese Einstellung verwenden, müssen Sie die obere linke Ecke des Rahmens auswählen, um die Datei einzufügen. Sie können den Zeichnungsmaßstab nur in X-Richtung einstellen.

     • XY: Wenn Sie diese Einstellung verwenden, müssen Sie die obere linke Ecke des Rahmens auswählen, um die Datei einzufügen. Sie können den Zeichnungsmaßstab in X- und in Y-Richtung einstellen.

     • Maßstab anpassen: Wenn Sie diese Einstellung verwenden, müssen Sie die linke obere und die untere rechte Ecke des Rahmens auswählen, um die Größe des Rahmens festzulegen und ihn zu erstellen. Tekla Structures legt den Dateimaßstab so fest, dass sie in den Rahmen passt.

     • Optimale Anpassung: Wenn Sie diese Einstellung verwenden, müssen Sie die linke obere und die untere rechte Ecke des Rahmens auswählen, um die Größe des Rahmens festzulegen und ihn zu erstellen. Tekla Structures legt den Dateimaßstab so fest, dass sie in den Rahmen passt und das ursprüngliche Seitenverhältnis gewahrt bleibt.

   • Maßstab in X

     • Skaliert die Datei in X-Richtung. Geben Sie einen Koeffizienten zur Angabe des Maßstabs ein, z. B. 1.0 für 100 %, 1.5 für 150 %, usw. Der Maßstabtyp muss auf X oder XY eingestellt sein.

   • Maßstab in Y

     • Skaliert die Datei in Y-Richtung. Geben Sie einen Koeffizienten zur Angabe des Maßstabs ein, z. B. 1.0 für 100 %, 1.5 für 150 %, usw. Der Maßstabtyp muss auf XY eingestellt sein.

4. Wählen Sie Linientyp und Farbe des Verknüpfungsrahmens aus.
5. Suchen Sie im Feld Name nach der zu verwendenden DWG- oder DXF-Datei.
6. Klicken Sie einen oder zwei Punkte in der Zeichnung an, um den Rahmen zu positionieren.
7. Klicken Sie auf OK oder Anwenden.

   Tekla Structures fügt der DWG- oder DXF-Datei einen Link in einem Rahmen in die Zeichnung ein.

   Beachten Sie, dass Sie die DWG/DXF-Eigenschaften auch über Schnellstart öffnen können: beginnen Sie mit der Eingabe von DWG/DXF und wählen Sie Zeichnung DWG/DXF-Eigenschaften aus der angezeigten Liste.

Sie können Bilder in einem Rahmen in eine Zeichnung einfügen. Tekla Structures fügt den Bildlink anhand der Eigenschaften unter Bildeigenschaften ein. Wenn Sie die ursprüngliche Datei ändern, werden in Tekla Structures auch alle verknüpften Instanzen in Zeichnungen geändert.

1. Öffnen Sie die Zeichnung, der Sie eine Verknüpfung zu einem Bild hinzufügen möchten.

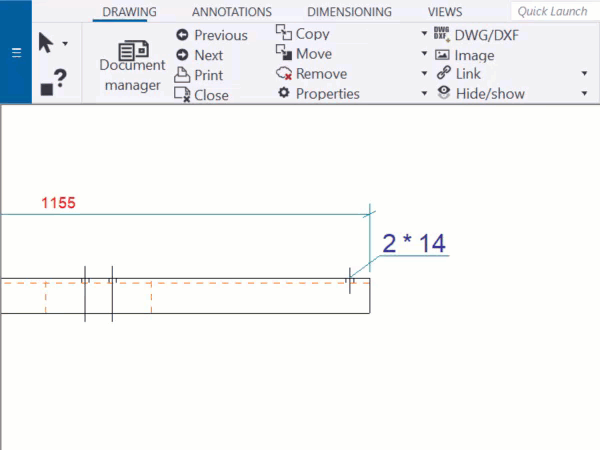

2. Klicken Sie auf der Registerkarte Zeichnung auf Bild .
3. Wählen Sie die Maßstabsoptionen aus:

   • Typ

     • X: Wenn Sie diese Einstellung verwenden, müssen Sie die obere linke Ecke des Rahmens auswählen, um das Bild einzufügen. Sie können den Zeichnungsmaßstab nur in X-Richtung einstellen.

     • XY: Wenn Sie diese Einstellung verwenden, müssen Sie die obere linke Ecke des Rahmens auswählen, um das Bild einzufügen. Sie können den Maßstab in X- und in Y-Richtung einstellen.

     • Maßstab anpassen: Wenn Sie diese Einstellung verwenden, müssen Sie die linke obere und die untere rechte Ecke des Rahmens auswählen, um die Größe des Rahmens festzulegen und ihn zu erstellen. Tekla Structures legt den Bildmaßstab so fest, dass es in den Rahmen passt.

     • Optimale Anpassung: Wenn Sie diese Einstellung verwenden, müssen Sie die linke obere und die untere rechte Ecke des Rahmens auswählen, um die Größe des Rahmens festzulegen und ihn zu erstellen. Tekla Structures legt den Bildmaßstab so fest, dass es in den Rahmen passt und das ursprüngliche Seitenverhältnis gewahrt bleibt.

   • Maßstab in X

     • Skaliert die Datei in X-Richtung. Geben Sie einen Koeffizienten zur Angabe des Maßstabs ein, z. B. 1.0 für 100%, 1.5 für 150%, usw. Der Maßstabtyp muss auf X oder XY eingestellt sein.

   • Maßstab in Y

     • Skaliert die Datei in Y-Richtung. Geben Sie einen Koeffizienten zur Angabe des Maßstabs ein, z. B. 1.0 für 100%, 1.5 für 150%, usw. Der Maßstabtyp muss auf XY eingestellt sein.

4. Wählen Sie Linientyp und Farbe des Verknüpfungsrahmens aus.
5. Suchen Sie im Feld Name nach der zu verwendenden Bilddatei.
6. Picken Sie die Punkte in der Zeichnung, um den Rahmen zu platzieren.
7. Klicken Sie auf OK oder Anwenden.

   Tekla Structures fügt der Zeichnung in einem Rahmen eine Verknüpfung zur Bilddatei hinzu.
