Mit Formen und Gruppen im Formkatalog arbeiten

Tekla Structures
2021
Tekla Structures

Mit Formen und Gruppen im Formkatalog arbeiten

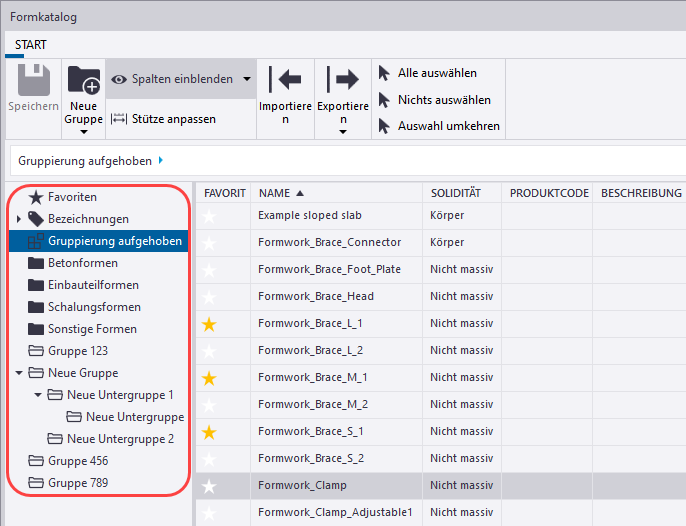

Die Formen im Formkatalog können in einer hierarchischen Gruppenstruktur angeordnet werden. Die Gruppenstruktur wird auf der linken Seite der Dialogfelder Formkatalog und Form wählen angezeigt. Im Dialogfeld Formkatalog können Sie Gruppen und Untergruppen hinzufügen, ändern und löschen sowie Formen zwischen den Gruppen und Untergruppen verschieben und kopieren.

Die Gruppenstruktur kann je nach der verwendeten Tekla Structures-Umgebung unterschiedlich ausfallen oder Ihr Unternehmen oder Projektadministrator kann gegebenenfalls eine Gruppenstruktur erstellt und freigegeben haben. Die Gruppenstruktur wird aus der Datei ShapeCatalog.Groups.xml im Modellordner und aus den Dateien *.ShapeCatalog.Groups.xml in den Formunterordnern im Projekt-, Firmen- und Systemordnern (XS_SYSTEM) gelesen. Einige Formen befinden sich möglicherweise zunächst in der Gruppe Gruppierung aufgehoben, können aber bei Bedarf auch umgruppiert werden.

Die neuen Formen, die Sie im Modell erstellen, werden ebenfalls der Gruppe Gruppierung aufgehoben hinzugefügt. Wenn Sie neue Formen ohne die Gruppenstruktur importieren, können Sie eine Gruppe für die Formen auswählen. Sie können Formen auch mit Hilfe der Markierung mit Bezeichnungen oder Favoriten gruppieren.

Bei den mit gekennzeichneten Gruppen handelt es sich um Systemgruppen. Bei den mit gekennzeichneten Gruppen handelt es sich um benutzerdefinierte Gruppen.

Die aktuellen benutzerdefinierten Gruppen und die an der Gruppenstruktur vorgenommenen Änderungen werden in der Datei ShapeCatalog.Groups.user.<username>.xml im Modellordner gespeichert.

Beachten Sie dabei, dass trotz Änderungen an der Gruppenstruktur die tatsächlichen Definitionsdateien (.xml und .tez) für die einzelnen Formen im Original und in den Ordnern \Shapes und \ShapeGeometries verbleiben.

Im zum Auswählen einer Form für ein Element verwendeten Dialogfeld Form wählen wird auch die Gruppe Zuletzt verwendet angezeigt. Sie enthält die zuletzt verwendeten Formen.

Eine neue Gruppe oder Untergruppe hinzufügen

  1. Klicken Sie im Menü Datei auf Kataloge > Formkatalog, um das Dialogfeld Formkatalog zu öffnen.
  2. Wenn Sie einer vorhandenen Gruppe eine Untergruppe hinzufügen möchten, wählen Sie die Gruppe auf der linken Seite des Dialogfelds aus.

    Untergruppen können Sie benutzerdefinierten Gruppen und Systemgruppen hinzufügen, jedoch nicht den Favoriten, den Bezeichnungen oder der Gruppe Gruppierung aufgehoben.

  3. Klicken Sie auf Neue Gruppe, und wählen Sie unter folgenden Möglichkeiten aus:

    • Um eine Gruppe der höchsten Ebene zu erstellen, wählen Sie Neue Gruppe.

    • Um eine Untergruppe der ausgewählten Gruppe hinzuzufügen, wählen Sie Neue Untergruppe.

  4. Geben Sie im Dialogfeld Neuer Gruppenname einen Namen für die neue Gruppe ein, und klicken Sie auf Erstellen.
  5. Bei Bedarf können Sie der neuen Gruppe Formen hinzufügen, sie hineinverschieben oder -kopieren oder die Formeigenschaften ändern.

    Anleitungen dazu finden Sie weiter unten.

  6. Klicken Sie auf Speichern, um die Änderungen im Formkatalog zu speichern.

Eine Gruppe oder Untergruppe ändern

Sie können beispielsweise Gruppen und Untergruppen umbenennen.

  1. Klicken Sie im Menü Datei auf Kataloge > Formkatalog, um das Dialogfeld Formkatalog zu öffnen.
  2. Wählen Sie die zu ändernde Gruppe oder Untergruppe aus.
  3. So benennen Sie die Gruppe um:
    1. Klicken Sie mit der rechten Maustaste, und wählen Sie Umbenennen aus.
    2. Geben Sie im Dialogfeld Gruppe umbenennen den neuen Namen ein, und klicken Sie auf Umbenennen.
  4. So ändern Sie Gruppeneigenschaften, wie z. B. Hersteller oder Bezeichnungen der Formen der Gruppe:
    1. Wählen Sie alle Formen der Gruppe aus.
    2. Ändern Sie im Eigenschaftenbereich auf der rechten Seite des Dialogfelds Formkatalog die Eigenschaften.
  5. Klicken Sie auf Speichern, um die Änderungen im Formkatalog zu speichern.

Eine Gruppe oder Untergruppe verschieben oder kopieren

Ab Tekla Structures 2021 SP3 können Sie Gruppen und Untergruppen im Formkatalog verschieben und kopieren. Sie können sowohl benutzerdefinierte Gruppen als auch Systemgruppen verschieben und kopieren.

Favoriten, Bezeichnungen, die Gruppe Gruppierung aufgehoben oder die Untergruppen können Sie nicht verschieben oder kopieren.

  1. Klicken Sie im Menü Datei auf Kataloge > Formkatalog, um das Dialogfeld Formkatalog zu öffnen.
  2. Wählen Sie die zu verschiebende oder zu kopierende Gruppe oder Untergruppe aus.
  3. Sie haben folgende Möglichkeiten:

    • Zum Verschieben der Gruppe ziehen Sie die Gruppe an eine neue Position in der Gruppenstruktur.

      Tekla Structures 2021 SP5: Zum Verschieben einer Untergruppe in der Gruppenstruktur auf die höchste Ebene, klicken Sie mit der rechten Maustaste und wählen Sie In oberste Ebene verschieben aus.

      Auch die Untergruppen der ausgewählten Gruppe werden verschoben.

    • Zum Kopieren der Gruppe halten Sie die Strg-Taste gedrückt und ziehen Sie die Gruppe an eine neue Position.

      Tekla Structures 2021 SP5: Zum Kopieren einer Untergruppe auf die höchste Ebene klicken Sie mit der rechten Maustaste und wählen Sie In oberste Ebene kopieren aus.

      Auch die Untergruppen der ausgewählten Gruppe werden kopiert.

    Beachten Sie beim Verschieben oder Kopieren einer Gruppe, dass diese nicht verschoben oder kopiert wird, wenn an der neuen Position bereits eine Gruppe mit gleichem Namen vorhanden ist.

  4. Klicken Sie auf Speichern, um die Änderungen im Formkatalog zu speichern.

Formen auswählen

Wenn Sie im Dialogfeld Formkatalog Formen auswählen, haben Sie folgende Möglichkeiten.

Das Auswählen verschiedener Formsätze ist praktisch, wenn Sie Bezeichnungen für bestimmte Formen exportieren oder hinzufügen oder einen Formunterteilsatz anderweitig ändern möchten.

  • Verwenden Sie die folgenden Befehle im Katalogmenüband:

    • Klicken Sie auf Alle auswählen, um alle Formen in der aktuell sichtbaren Gruppe auszuwählen.

      Alternativ dazu können Sie eine Form auswählen und dann Crtl+A drücken.

    • Klicken Sie auf Nichts auswählen, um die aktuelle Auswahl zu bereinigen.

    • Klicken Sie auf Auswahl umkehren, um die aktuell nicht ausgewählten Formen auszuwählen und die aktuell ausgewählten Formen aus der Auswahl zu entfernen.

  • Um mehrere aufeinander folgende Formen auszuwählen, wählen Sie die erste Form aus, halten Sie dann die Shift-Taste gedrückt, um die letzte Form auszuwählen.

  • Um mehrere nicht aufeinander folgende Formen auszuwählen, wählen Sie die erste Form aus, halten Sie dann die Taste Strg gedrückt, um die anderen Formen auszuwählen.

Formen zwischen Gruppen verschieben oder kopieren

  1. Klicken Sie im Menü Datei auf Kataloge > Formkatalog, um das Dialogfeld Formkatalog zu öffnen.
  2. Wählen Sie die Gruppe, aus der heraus die Formen verschoben oder kopiert werden sollen.
  3. Sie haben folgende Möglichkeiten:

    • Um Formen in eine andere Gruppe zu verschieben, wählen Sie die Formen aus und verschieben sie in die andere Gruppe.

      Die Formen werden aus der ausgewählten Gruppe entfernt.

    • Um Formen in eine andere Gruppe zu kopieren, wählen Sie die Formen aus, halten die Strg-Taste gedrückt und verschieben sie in die andere Gruppe.

      Die Formen verbleiben auch in der ausgewählten Gruppe.

    • Um Formen aus der ausgewählten Gruppe zu entfernen, wählen Sie die Formen aus, klicken mit der rechten Maustaste auf eine der ausgewählten Formen und wählen Aus Gruppe entfernen.

      Wenn die Formen nur zur ausgewählten Gruppe gehören, werden die Formen in die Gruppe Gruppierung aufgehoben verschoben. Wenn die Formen auch zu einer anderen Gruppe gehören, bleiben sie dieser Gruppe erhalten.

  4. Klicken Sie auf Speichern, um die Änderungen im Formkatalog zu speichern.

Formeigenschaften ändern

  1. Klicken Sie im Menü Datei auf Kataloge > Formkatalog, um das Dialogfeld Formkatalog zu öffnen.
  2. Wählen Sie die Gruppe aus, in der die Formeigenschaften geändert werden sollen.
  3. Wählen Sie mindestens eine Form aus.
  4. Ändern Sie im Eigenschaftenbereich auf der rechten Seite des Dialogfelds Formkatalog die Formeigenschaften.

    Sie können den ausgewählten Formen beispielsweise eine Beschreibung oder Bezeichnungen hinzufügen.

    Beachten Sie, dass Sie keine Formen umbenennen oder die zugehörigen Informationen zu Solidität, Tekla Structures-Version, Quelldateiposition oder GUID entfernen oder ändern können.

  5. Klicken Sie auf Speichern, um die Änderungen im Formkatalog zu speichern.

Eine Gruppe oder Untergruppe oder Formen löschen

Sie können Gruppen, Untergruppen oder Formen innerhalb der Gruppen aus dem Formkatalog löschen. Sie können sowohl die Gruppen zusammen mit den Formen gleichzeitig löschen als auch Gruppen und Formen separat löschen.

Bevor Sie Formen löschen, vergewissern Sie sich, dass die zu löschende Form nicht in Ihrem Tekla Structures-Modell verwendet wird. Wenn Sie eine Form aus dem Formkatalog löschen, ist die Form nirgendwo im Modell mehr verfügbar.

Formen, die für Elemente im Modell verwendet werden oder deren Definitionsdateien nicht im Modellordner liegen, werden von Tekla Structures nicht gelöscht.

  1. Klicken Sie im Menü Datei auf Kataloge > Formkatalog, um das Dialogfeld Formkatalog zu öffnen.
  2. Wählen Sie auf der linken Seite des Dialogfelds eine Gruppe oder Untergruppe aus.
  3. Sie haben folgende Möglichkeiten:

    • Um nur die Gruppe, aber nicht die darin enthaltenen Formen zu löschen, klicken Sie mit der rechten Maustaste auf die Gruppe und wählen Sie Löschen.

      Wenn die Formen nur zur ausgewählten Gruppe gehören, werden sie in die Gruppe Gruppierung aufgehoben verschoben. Wenn die Formen auch zu einer anderen Gruppe gehören, bleiben sie dieser Gruppe erhalten.

    • Um die Gruppe und die darin enthaltenen Formen zu löschen, klicken Sie mit der rechten Maustaste auf die Gruppe und wählen Sie Mit Formen löschen.

    • Um nur bestimmte Formen der Gruppe zu löschen, wählen Sie mindestens eine nicht verwendete Form des Modellordners aus, klicken Sie mit der rechten Maustaste auf eine der Formen und wählen Sie dann Löschen.

  4. Klicken Sie auf Ja, um den Löschvorgang zu bestätigen.
  5. Klicken Sie auf Speichern, um die Änderungen im Formkatalog zu speichern.
