Для придания нужной формы торцу балки или колонны его можно обрезать по линии. При обрезке по линии торец балки срезается по плоскости, проходящей через указанные точки. Tekla Structures отображает линию среза в модели штрихпунктирными линиями.

1. На вкладке Правка выберите Срез по линии.
2. Выберите деталь, которую вы хотите разрезать.
3. Укажите первую точку линии обрезки.
4. Укажите вторую точку линии обрезки.
5. Укажите сторону, которую нужно удалить.
6. Если разрезы нужно изменить, воспользуйтесь режимом прямого изменения.

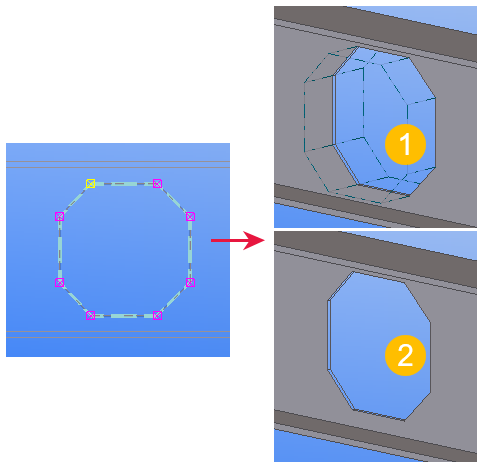

Можно создать в детали вырез в форме заданного многоугольника. Tekla Structures отображает вырез штрихпунктирными линиями.

1. Нажмите CTRL+P , чтобы перейти на плоскостной вид.
2. Убедитесь, что рабочая плоскость находится на плоскости, на которой создается вырез.

   Например, при создании многоугольного выреза на плоскости YZ необходимо временно установить рабочую плоскость также на плоскость YZ.

3. На вкладке Правка выберите Вырез по многоугольнику.
4. Выберите деталь, которую вы хотите разрезать.
5. Укажите точки многоугольника, по которому будет создаваться вырез.

   Указывайте точки многоугольника так, чтобы между ним и кромками детали оставалось некоторое расстояние. Если кромка режущего многоугольника находится в точности там же, где кромка детали, может быть не ясно, следует ли отрезать кромку.

6. Щелкните средней кнопкой мыши, чтобы замкнуть многоугольник и создать вырез.
7. Чтобы изменить форму выреза, воспользуйтесь режимом прямого изменения.
8. При необходимости можно изменить свойства выреза.
   1. Дважды щелкните вырез, чтобы открыть свойства объекта Вырез по многоугольнику.
   2. Измените свойства требуемым образом.
   3. Нажмите кнопку Изменить , чтобы применить изменения.

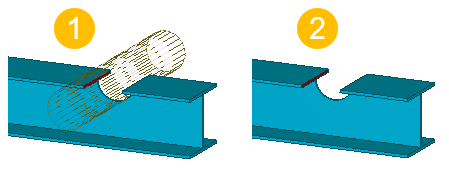

Можно создать в детали вырез в форме другой детали. Tekla Structures отображает вырез штрихпунктирными линиями. Помните, что вы можете создавать вырезы в деталях, в которых уже есть вырезы. Это удобно делать, например, для создания вырезов более сложной формы.

1. Создайте режущую деталь и разместите ее так, чтобы она проходила через деталь, в которой нужно создать вырез.
2. На вкладке Правка выберите Вырез по детали.
3. Выберите деталь, которую вы хотите разрезать.
4. Выберите режущую деталь.

   Tekla Structures создает вырез в выбранной главной детали. Разрезание детали не затрагивает другие детали.

5. Удалите режущую деталь.
   1. Убедитесь, что переключатель выбора Выбрать срезы/вырезы и добавленные материалы неактивен.
   2. Выберите режущую деталь и нажмите клавишу DELETE.
6. При необходимости можно изменить свойства выреза.
   1. Дважды щелкните вырез, чтобы открыть свойства выреза в детали.
   2. Измените свойства требуемым образом.
   3. Нажмите кнопку Изменить , чтобы применить изменения.

Для просмотра и изменения свойств вырезов по многоугольнику используются свойства объекта Вырез по многоугольнику.
