Создание новой компоновки чертежа, добавление компоновок таблиц и таблиц

Если ни одна из предопределенных компоновок чертежей не отвечает вашим потребностям, можно создать новую — с нуля или на основе существующей компоновки. После создания компоновки чертежа можно добавить в нее компоновки таблиц, а затем добавить в компоновки таблиц необходимые таблицы.

Создание новой компоновки чертежа

Приведенная ниже процедура включает в себя следующие шаги:

  • Создание новой компоновки чертежа.

  • Добавление в новую компоновку чертежа компоновок таблиц. При этом также можно указать поля между крайними видами и рамкой чертежа, а также промежутки между двумя видами на чертеже. Кроме того, необходимо определить фиксированные и вычисленные форматы чертежей для компоновок таблиц.

  • Добавление таблиц в компоновки таблиц.

  1. На вкладке Чертежи и отчеты выберите Свойства чертежа > Компоновка чертежа .
  2. В диалоговом окне Компоновка выполните одно из следующих действий:
    • Создайте новую компоновку с нуля:
    1. Введите имя новой компоновки в поле под списком компоновок.

    2. Нажмите кнопку Добавить.

      Новая компоновка будет пустой.

    • Создайте новую компоновку на основе существующей:
      1. Выберите из списка компоновку.

      2. Введите имя для новой компоновки в поле под списком компоновок.

      3. Нажмите кнопку Добавить.

        Содержимое новой компоновки идентично содержимому компоновки, которую вы выбрали из списка.

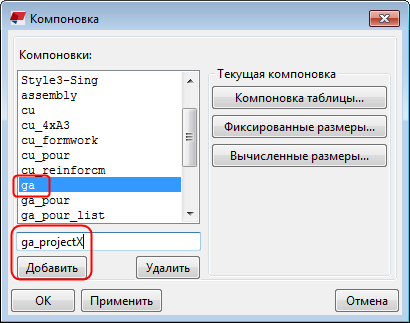

    Ниже новая компоновка чертежа создается на основе существующей компоновки.

  3. Закончив, нажмите кнопку Применить.

Добавление новых компоновок таблиц

Итак, новая компоновка чертежа создана; теперь можно добавить в нее компоновки таблиц.

  1. В диалоговом окне Компоновка выберите требуемую компоновку чертежа из списка.

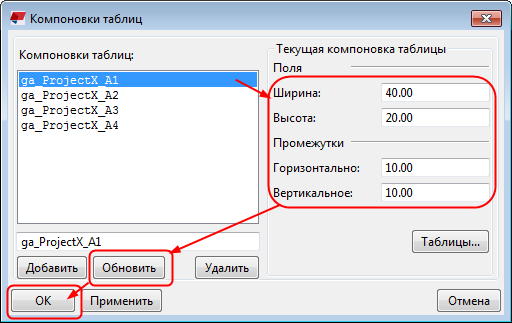

  2. Нажмите кнопку Компоновка таблиц... , чтобы открыть диалоговое окно Компоновки таблиц.
  3. Создайте новую компоновку, введя имя компоновки таблиц и нажав кнопку Добавить.

    Одна компоновка чертежа может иметь несколько компоновок таблиц. Можно, например, создать по одной компоновке таблиц для каждого формата бумаги.

  4. Введите поля между рамкой чертежа и крайними видами в полях Ширина (расстояние до стороны рамки чертежа) и Высота (расстояние до верха рамки чертежа).
  5. Откорректируйте пространство между двумя видами чертежа в полях Горизонтально и Вертикальное.

  6. Повторите шаги 3–5 для каждой компоновки таблиц.
  7. Нажмите кнопки Обновить и ОК.
  8. В диалоговом окне Компоновка выберите компоновку чертежа, нажмите кнопку Фиксированные размеры... , задайте фиксированные форматы чертежа и свяжите фиксированные форматы чертежа с компоновками таблиц.

    Фиксированные размеры — это конкретные форматы чертежа.

  9. Закончив, нажмите кнопки Обновить и ОК.

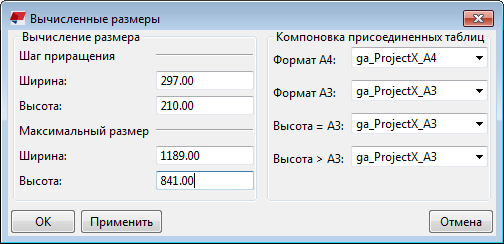

  10. В диалоговом окне Компоновка выберите компоновку чертежа, нажмите кнопку Вычисленные размеры... , задайте необходимые вычисления формата чертежа и свяжите форматы чертежа с компоновками таблиц.

    Вычисленные размеры — это правила, которыми Tekla Structures руководствуется при автоматической корректировке формата чертежа.

  11. Закончив, нажмите кнопку ОК.

Добавление таблиц в компоновки таблиц

После создания необходимых компоновок таблиц можно переходить к добавлению таблиц в эти компоновки.

  1. В диалоговом окне Компоновка выберите требуемую компоновку чертежа из списка Компоновки и нажмите кнопку Компоновка таблиц....
  2. Выберите из списка компоновку таблиц.

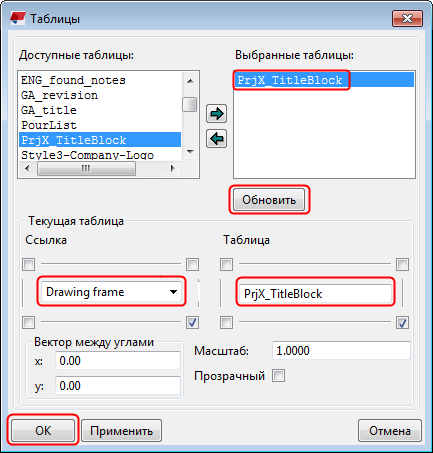

  3. Нажмите кнопку Таблицы... , чтобы открыть диалоговое окно Таблицы.
  4. Выберите таблицы, которые требуется включить в компоновку таблиц, в списке Доступные таблицы , и с помощью кнопки со стрелкой вправо перенесите их в список Выбранные таблицы.
  5. Выберите таблицу из списка Выбранные таблицы и задайте ее местоположение в компоновке таблиц, выбрав один из углов таблицы в качестве опорной точки в области Таблица , а затем выбрав опорную точку опорного объекта в области Опорный объект.
  6. Задайте масштаб выбранной таблицы.

    Таблицы, созданные с помощью редактора шаблонов и файлов DWG/DXF, можно масштабировать до различных размеров. Каждая таблица и файл DWG/DXF в компоновке таблиц могут иметь собственный масштаб. Вводимые значения определяют размер масштабированного объекта по отношению к его исходному размеру.

  7. Задайте прозрачность выбранной таблицы.

    Прозрачная таблица может накладываться на другую таблицу, вид или объект чертежа. Например, при использовании рамок чертежей DWG/DXF их необходимо делать прозрачными. В противном случае будет невозможно обнаружить другие объекты внутри рамки.

  8. Определите расстояние по горизонтали и по вертикали до выбранной таблицы от опорного объекта.
  9. Нажмите кнопку Обновить.
  10. Повторите шаги 5–9 для каждой таблицы, добавленной в компоновку таблиц.
  11. Нажмите кнопку ОК.

  12. Нажмите кнопки Обновить и ОК в диалоговом окне Компоновки таблиц.
  13. Нажмите кнопку ОК в диалоговом окне Компоновка.

Вы создали новую компоновку чертежа, которую можно использовать для создания чертежей.

Теперь новую компоновку можно использовать в чертежах.
