В Tekla Structures 2026 можно проверять ассоциативные связи на видах сечений, сопоставляя их с объектами на рабочих чертежах, и управлять ими. Благодаря этому улучшению размещение видов на чертеже стало более понятным и надежным, а качество клонированных и обновленных чертежей повысилось. В то же время это сокращает количество ручных исправлений в видах на обновленных или клонированных рабочих чертежах.

Раньше неправильно настроенные ассоциативные связи могли приводить к определенным проблемам с видами сечений. Например, виды могли располагаться в случайных местах или исчезать после обновления или клонирования.

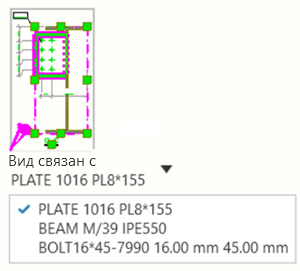

• Когда вы создаете новый вид сечения, Tekla Structures автоматически выбирает связанный объект для него и показывает этот объект в метке ассоциативности. Список правил ассоциативности для вида сечения отображается при создании вида. В нем перечислены все возможные объекты, с которыми можно связать вид сечения.



  Если выбранный объект вас устраивает, дальнейших действий не требуется.

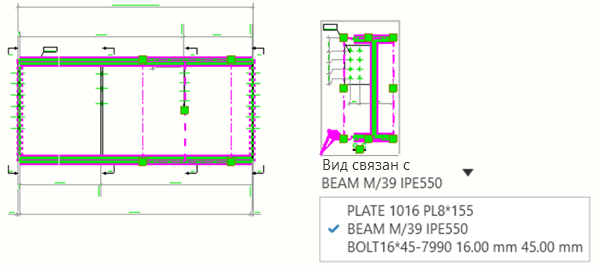

• Если это не так, вы можете изменить текущий связанный объект. Выберите другой объект в списке правил ассоциативности. Выбранный объект будет выделен на главном виде и виде сечения.



  Связанный объект можно изменить также после создания вида сечения: Щелкните рамку вида сечения, нажмите стрелку раскрывающегося списка правил ассоциативности и выберите другой объект.

Дополнительные сведения об ассоциативных связях и создании видов сечений см. в разделе Создание видов на чертежах.
