Другие усовершенствования, связанные с чертежами

В Tekla Structures 2026 также внесены улучшения, связанные с сообщениями, автоматической простановкой размеров на видах, определением размеров чертежей, полей и цветов рамок чертежей (инструмент Диспетчер документов), а также категориями, видимостью сплошных материалов CIP, символами ассоциативности, видимостью опорной модели, подробными настройками уровня объекта и местоположением журналов (инструмент Диспетчер содержимого чертежа).

Диспетчер документов

Мы обновили некоторые сообщения из столбца Изменения в инструменте Диспетчер документов: теперь они более лаконичны и соответствуют другим сообщениям инструмента Диспетчер документов:

Чертеж клонирован (раньше — «Чертеж был клонирован»)

Чертеж клонирован из облака (раньше — «Чертеж был клонирован из облака»)

Чертеж обновлен (раньше — «Чертеж был обновлен»)

Дополнительные сведения см. в разделе Диспетчер документов.

TTSD-67170

Улучшения в простановке размеров

Новый тип простановки размеров при автоматической простановке размеров на видах — размеры центра тяжести

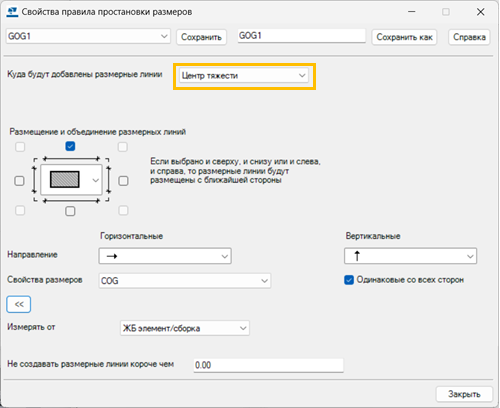

В Tekla Structures 2026 появился новый тип простановки размеров на основе правил: Размеры центра тяжести в повидовой простановке размеров. Теперь на производственных чертежах можно автоматически создавать размеры, показывающие центр тяжести.

Это усовершенствование появилось еще в Tekla Structures 2025 SP2.

Дополнительные сведения см. в разделах Свойства правил простановки размеров и Добавление автоматических размеров на уровне вида.

TSAC-8713

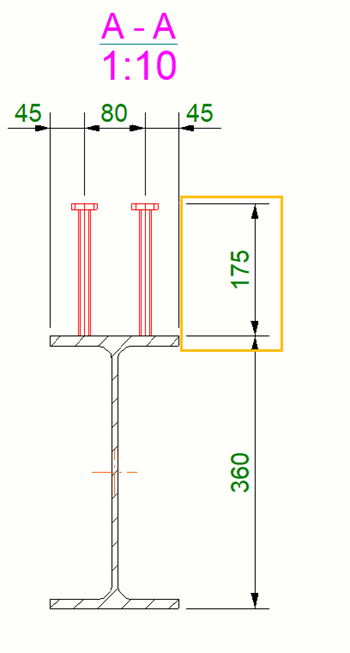

Повидовая простановка размеров болтов

Когда вы проставляете размеры групп болтов с помощью типа простановки размеров Фильтр, система теперь учитывает не только положение болтов, но и их размеры.

TSAC-8890

Редактор компоновок чертежа: новые диалоговые окна для задания форматов чертежа и полей рамки.

Диалоговое окно Настройки формата чертежа теперь позволяет:

Добавлять или редактировать форматы чертежей с помощью специального диалогового окна. Щелкните строку формата чертежа правой кнопкой мыши, выберите «Редактировать », чтобы открыть диалоговое окно, а затем введите значения. При необходимости выберите Авторазмер.
Определять поля и цвета рамок с помощью специального диалогового окна. Щелкните строку рамки правой кнопкой мыши, выберите Изменить, чтобы открыть диалоговое окно, а затем введите значения и выберите цвет.

Это усовершенствование появилось еще в Tekla Structures 2025 SP4.

Дополнительные сведения см. в разделе Создание и редактирование компоновок чертежей.

TTSD-71227, TTSD-50381

Обработка поверхности в Диспетчере содержимого чертежа

В инструменте Диспетчер содержимого чертежа появилась новая категория объектов строительной конструкции — «Обработка поверхностей». Теперь вы можете легко определять и настраивать метки для окрашенных и покрытых поверхностей, проверять наличие всех необходимых меток, а также быстро добавлять или удалять их.

Дополнительные сведения см. в разделе Диспетчер содержимого чертежа.

TTSD-73166

Использование правильного твердотельного элемента на чертежах для сплошного материала CIP

Если у детали из сплошного материала есть фаска кромки, эта фаска всегда будет отображаться и на чертежах. Аналогично, внутренние контуры (отверстия) всегда отображаются на чертежах независимо от того, какие настройки детали выбраны — Контур или Точно. Операция отсечения твердотельных элементов определена только для тех форм, в которых предусмотрены эти настройки.

TTSD-74077

Постоянный размер символа ассоциативности

Символ ассоциативности теперь отображается в экранных координатах. Ранее размер символа изменялся при масштабировании, теперь он остается неизменным.

Дополнительные сведения об ассоциативных связях на чертежах см. в разделе Чертежи в Tekla Structures.

TTSD-72111

Отображение на чертежах опорных моделей

Все опорные модели теперь видны в списке Опорные объекты Опорный объект в разделе свойств вида чертежа. Раньше некоторые опорные модели иногда исчезали из списка и не могли отображаться на чертежах.

Дополнительную информацию см. в статье Отображение опорных объектов на чертежах.

Это усовершенствование появилось еще в Tekla Structures 2025 SP5.

TTSD-69406

Подробные настройки уровня объекта

Подробные настройки уровня объекта на уровне вида работали некорректно, если подробные настройки уровня объекта на уровне чертежа были отключены. Теперь эта проблема устранена.

Дополнительные сведения см. в разделе Создание и применение подробных настроек уровня объекта.

Это усовершенствование появилось еще в Tekla Structures 2025 SP6.

TTSD-73541

Изменение местоположения журналов чертежей, клонирования и печати

Файл журнала печати DPMPrinter_<print_job>.log теперь сохраняется в папке журналов данных приложения (%LocalAppdata%\Trimble\Tekla Structures\<version>\Logs). Раньше этот журнал сохранялся в папке текущей модели.

TTSD-69883
Файлы drawing_cloning.log и drawing_history_log теперь сохраняются в папке \logs внутри папки текущей модели. Раньше эти журналы сохранялись в корневой папке модели.

TTSD-70361

Дополнительные сведения см. в разделе Файлы журнала о работе Tekla Structures.
