В инструменте Диспетчер разбивок теперь можно определить значения допусков для точек, измеренных на площадке, и легко сравнить местоположение измеренных точек с соответствующими точками, спроектированными в модели Tekla Structures. Данные об отклонениях точек позволяют повысить качество и точность реализации проекта, поскольку проектные группы могут быстро принимать обоснованные решения на основе надежных данных с площадки и из модели, предотвращая дорогостоящие переделки в будущем.

Определение значений допусков для измеренных точек

Значения допусков определяют, насколько точки, измеренные на площадке, могут отклоняться от точек, спроектированных в модели.

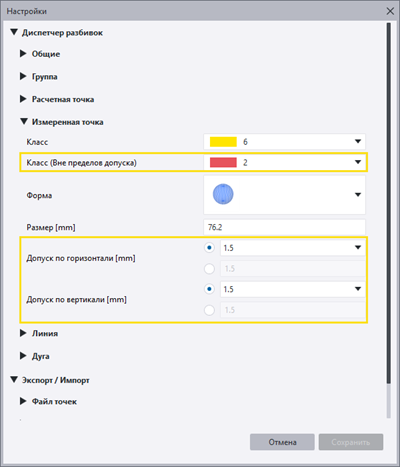

Вы можете определить значения Допуск по горизонтали и Допуск по вертикали в менюДиспетчер разбивок Настройки в разделе Измеренные точки. Вы можете выбрать значения горизонтального и вертикального допуска из списка, ввести нужное значение в поле под списком или установить игнорирование значений допусков.

Вы также можете задать отдельный класс для точек, которые выходят за пределы допуска, чтобы упростить их визуализацию в модели.

Сравнение измеренных и расчетных точек

Диспетчер разбивок теперь автоматически сравнивает точки, измеренные на площадке, с соответствующими расчетными точками в модели, когда вы импортируете данные компоновки с площадки в Диспетчер разбивок. Данные импортируются в файлы .tfl и .tflx. Диспетчер разбивок вычисляет отклонения между точками на основе значений допусков, которые вы определили для измеренных точек.

Измеренные точки, которые выходят за пределы указанных допусков, перечислены в новой группе Вне пределов допуска в инструменте Диспетчер разбивок. Группа Вне пределов допуска пуста, если нет точек, выходящих за пределы допуска.

Теперь к исходным именам измеренных точек автоматически добавляется суффикс _MP. Этот подход упрощает идентификацию измеренных точек и помогает отличать их от расчетных точек как в модели, так и на чертежах. Имя группы указывается в скобках в конце.

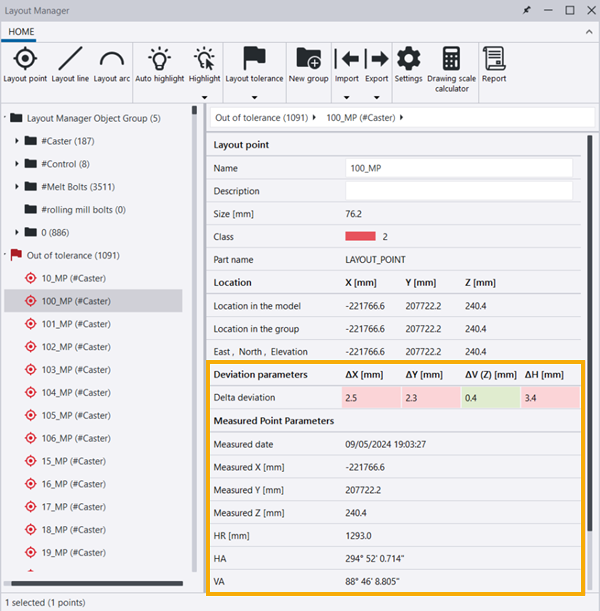

Если выбрать измеренную точку в группе Вне пределов допуска, на панели свойств справа отображаются параметры отклонения X, Y, V и H, а также дата создания этой точки. Значения, выходящие за пределы допуска, выделяются красным фоном. Это позволяет легко определить, какие именно параметры не соответствуют заданным критериям.

Визуализация измеренных точек в модели

Используйте новые параметры Допуск компоновки в инструментеДиспетчер разбивок, чтобы выбрать, какие объекты компоновки отображаются в модели:

• Параметр Показывать только измеренные точки временно скрывает все объекты компоновки, кроме измеренных точек.

• Параметр Показывать только точки, выходящие за пределы допуска временно скрывает все объекты компоновки, кроме измеренных точек, которые выходят за пределы допуска.

• Параметр Показать все восстанавливает видимость всех объектов компоновки.

Создание отчетов по точкам компоновки

Теперь вы можете создавать отчеты по точкам компоновки, выбранным в инструменте Диспетчер разбивок. Выбрав точки компоновки или группы, содержащие точки компоновки, в инструменте Диспетчер разбивок, нажмите кнопку Отчет. Введите имя для файла отчета. По умолчанию файл отчета сохраняется как файл .csv в папке \Layout\Reports внутри папки текущей модели.

Отчеты по точкам компоновки позволяют получить точную информацию об отклонениях. Вы можете открыть и импортировать отчеты, например, в Microsoft Excel.

TSAC-9420
