Обновления в функции «Рабочие чертежи AI Cloud»
В Tekla Structures 2026 представлены функции выбора шаблонов на основе ИИ, усовершенствованного клонирования и ассоциативных связей. Они позволяют быстрее создавать рабочие чертежи и снижают требования к квалификации сотрудников.
Предварительная версия функции впервые была представлена в Tekla Structures 2025. Теперь эта служба улучшена на основе полученных отзывов. Кроме того, мы усовершенствовали метод поиска наиболее подходящего шаблона. Теперь система с большей вероятностью предлагает вариант, который больше соответствует целевой сборке. В новой модели на основе ИИ улучшен подбор шаблонов из облачных библиотек, а этапы с участием человека позволяют уточнить предложения ИИ. В обновленном интерфейсе предоставлен четкий предварительный просмотр шаблона, три наиболее подходящих варианта, найденных ИИ, а также варианты клонирования или создания объектов на основе настроек.
Чтобы дополнительно повысить качество готовых чертежей, был улучшен процесс клонирования. Теперь функции размещения аннотаций, размеров и видов работают надежнее и позволяют избежать прежних проблем, например образмеривание ребер жесткости как соединительных пластин. Теперь также можно связывать виды сечений с объектами. Это помогает сохранить единообразие чертежей после клонирования или обновления модели.
В версии Tekla Structures 2025 добавлены пакеты обновлений с улучшениями для службы «Рабочие чертежи AI Cloud».
Улучшения в Tekla Structures 2026
Улучшенный подбор шаблонов
В Tekla Structures 2026 мы кардинально переработали метод определения наиболее подходящих шаблонов. Если в библиотеке существуют чертежи сборок или ЖБ элементов, схожих с выбранными, оптимизированный алгоритм находит и предлагает эти чертежи в качестве шаблонов. Кроме того, значительно сокращено время поиска наиболее подходящих шаблонов. Алгоритм теперь подбирает несколько шаблонов-вариантов и выводит до трех наиболее подходящих в зависимости от объема библиотеки и качества совпадения.
TTSD-72442, TTSD-71980
Улучшенная отправка чертежей
-
Ранее было невозможно повторно загрузить чертежи вручную из Диспетчер документов, нажав кнопку с плюсом
, если чертеж был изменен или вы загружали его из более новой версии Tekla Structures. Теперь эта проблема исправлена, и вы можете повторно загружать чертежи.TTSD-74129
-
Раньше при отправке чертежа могла возникать значительная задержка. Теперь эта проблема устранена.
TTSD-74599
Улучшены результаты клонирования
-
Улучшены результаты клонирования чертежей, создаваемых с помощью функции «Рабочие чертежи AI Cloud», если исходные чертежи были отправлены в коллекцию из Tekla Structures 2025 SP2 или более новой версии. Более качественные результаты клонирования можно видеть по таким элементам, как простановка размеров, метки и виды сечений.
TTSD-70220
-
В процесс клонирования чертежей внесены улучшения, которые могут повлиять на качество создания чертежей с помощью функции «Рабочие чертежи AI Cloud». Например, клонирование происходит быстрее и обеспечивает более надежный результат, если главные детали не очень похожи. Улучшения при клонировании описаны отдельно в разделе Улучшения при клонировании чертежей.
Улучшения в пакетах обновлений Tekla Structures 2025
Полный список всех улучшений и исправлений, выпущенных в пакетах обновлений Tekla Structures 2025, приведен в следующих замечаниях к выпуску:
Ключевые особенности пакета обновления Tekla Structures 2025

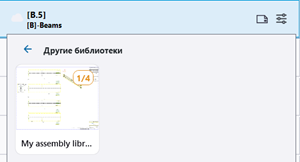

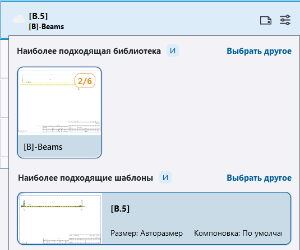

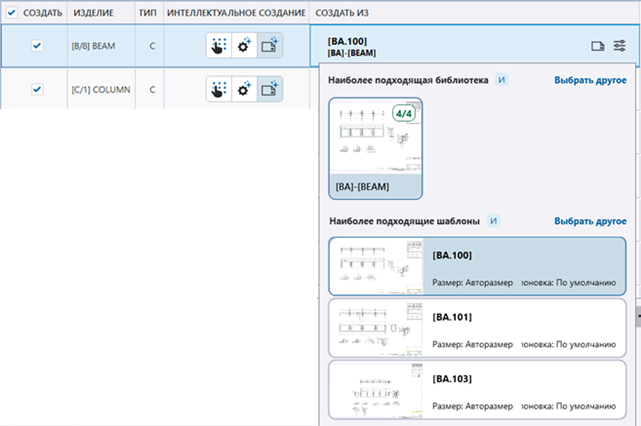

Система автоматически выбирает наиболее подходящий шаблон или его файл настроек из наиболее подходящей библиотеки. Вы также можете изменить выбранный вариант. Это обеспечивает больше гибкости и контроля над процессом создания чертежей. Раньше можно было выбрать только библиотеку, а для создания чертежа использовался наиболее подходящий шаблон или его файл настроек из выбранной библиотеки.

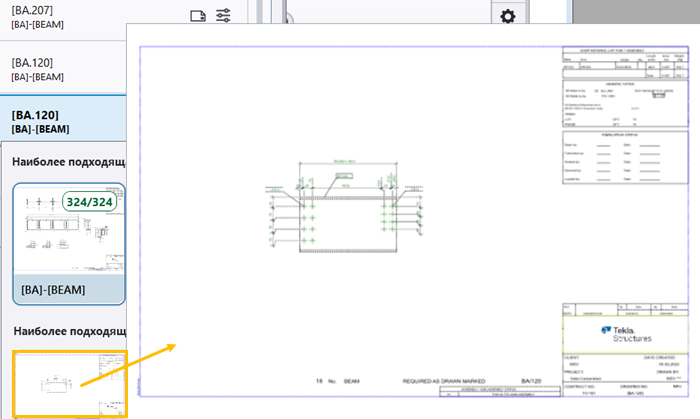

Предварительный просмотр маленьких и больших шаблонов:
Добавлен один индикатор хода выполнения вместо сообщений в очереди обработки:
