TTSD-71262, TTSD-73921

В Tekla Structures 2026 теперь можно предварительно выбирать эскизные объекты на чертеже. Когда вы наводите указатель мыши на эскизный объект, система выделяет линии и ручки. Эта новая функция упрощает выбор нужной ручки при выполнении таких действий, как изменение размера, что облегчает перетаскивание объектов и изменение их формы.

Чтобы включить предварительный выбор эскизных объектов, активируйте параметр Перетаскивание на чертежах в меню Файл > Настройки в режиме работы с чертежом.

Раньше при перетаскивании объектов на чертежах было не всегда понятно, какой именно объект будет перемещен. Теперь, благодаря новой функции предварительного выбора, вы можете с уверенностью использовать перетаскивание объектов.

TTSD-70792

При перетаскивании ручек, линий или средних точек эскизных объектов на чертежах теперь можно вводить числовые значения, чтобы задать требуемое расстояние или положение. Принцип работы здесь такой же, как у функции «Прямое изменение» в режиме моделирования.

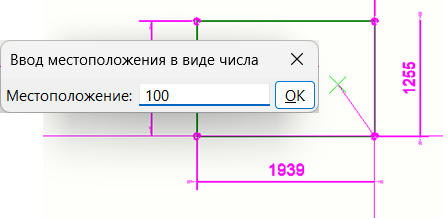

• Чтобы ввести числовое значение, начните перетаскивать ручку, линию или среднюю точку. При перетаскивании начните вводить требуемое значение с клавиатуры. Появится диалоговое окно Ввод местоположения в виде числа для ввода числового значения. Введите расстояние или координаты. Закончив, нажмите кнопку ОК или клавишу ВВОД.

В случае ручек числовое значение указывает, на сколько перемещается ручка в направлении перетаскивания, а в случае линий и средних точек — на сколько линия или средняя точка перемещаются перпендикулярно.

Дополнительные сведения о перетаскивании объектов чертежа см. в разделе Перетаскивание, изменение формы и размеров объектов чертежа.

TTSD-73232

• Сетка привязки на чертежах теперь визуализируется так же, как других инструментах, например, в редакторе шаблонов. Чтобы активировать сетку привязки, перейдите в меню Файл > Настройки > Настройки привязки, выберите Активировать и нажмите ОК.

• Масштаб сетки привязки теперь измеряется в миллиметрах на бумаге, а не связан с масштабом вида.

  В первом примере ниже используется значение Шаг 20, во втором — значение Шаг 10.

TTSD-69608

Дополнительные сведения о привязке см. в разделе Привязка на чертежах.

Улучшена привязка к центральным линиям на чертежах: теперь можно легко привязаться к конечной точке центральной линии, что обеспечивает ассоциативность точки привязки. Эта функция работает лучше, если вы задали для расширенного параметра XS_DRAWING_ALLOW_SNAPPING_TO_DISTANT_POINTS значение TRUE. Ранее привязка происходила к выступающей части центральной линии.

TTSD-67770

В Tekla Structures 2026 появилась команда для построения эскизов — Изоляция. Она упрощает создание и редактирование мягкой и твердой изоляции на чертежах. Изоляцию часто показывают на видах узлов и сечений, особенно на чертежах общего вида. Эта новая функция позволяет быстро и эффективно наносить на чертежи изоляцию подобно рисованию полилиний, а также обеспечивает соответствие деталей предполагаемым стандартам.

Гибкое изменение. Вы можете изменять свойства представления изоляции до и после ее создания. Чтобы изменить форму или размер, используйте ручки изоляции.

Удобный доступ. Новая команда Изоляция доступна на вкладке ленты Эскизы на чертеже, в списке объектов на панели свойств и в меню Быстрый запуск.

Настраиваемые рисунки штриховки изоляции. Вы можете использовать любые доступные рисунки штриховки для мягкой и твердой изоляции, включая локализованные и пользовательские. Штриховка автоматически масштабируется в соответствии с шириной и при необходимости поворачивается.

Ассоциативность. Объекты изоляции считаются ассоциативными, если у них есть точки ассоциативности, то есть они связаны с объектами строительной конструкции.

Функция Изоляция входит в набор возможностей, которые позволяют использовать единое программное обеспечение Tekla на всех этапах проекта AEC — от начальных фаз до завершения. Ранее вам приходилось проектировать и использовать специальные линии или полагаться на импортированные DWG-файлы с заранее подготовленными сведениями об изоляции.

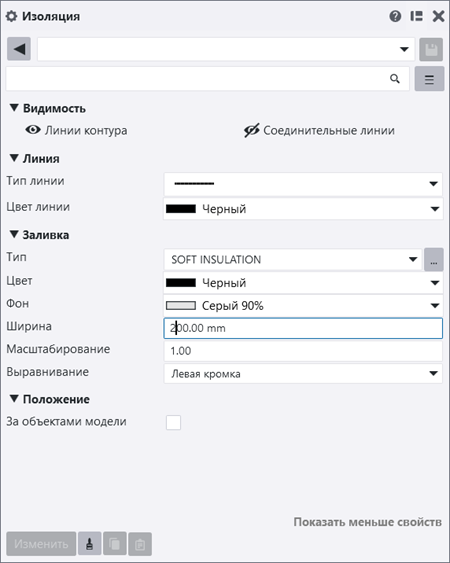

• На открытом чертеже перейдите на новую вкладку Эскизы на ленте, нажмите и удерживайте клавишу SHIFT и выберите Изоляция. Настройте свойства на панели свойств. Для этого укажите, нужно ли отображать линии контуров или соединений, задайте тип и цвет линий, выберите тип заливки, цвет и фон, а также определите ширину изоляции, масштаб, выравнивание и положение относительно объектов модели. Закончив, укажите точки, по которым будет проходить изоляция. Чтобы создать изоляцию, щелкните средней кнопкой мыши или нажмите клавишу ПРОБЕЛ или ВВОД.



• Вы можете изменить свойства созданной изоляции, дважды щелкнув ее на открытом чертеже.

• Объекты изоляции можно перемещать путем перетаскивания. Также можно изменить форму или размеры изоляции и переместить ее сегменты путем перетаскивания ручек изоляции.

• Вы также можете изменить ширину изоляции, перетащив ручку сегмента. При этом изменяются ширина изоляции и значение свойства Ширина на панели свойств.

• Также можно удалить выбранные ручки изоляции.
• Изоляция теперь доступна как отдельный объект при экспорте чертежей в формате DWG/DXF/DGN. Для нее можно задать экспорт на определенный слой/уровень.

Ниже показан пример выровненной по левому краю изоляции типа «МЯГКАЯ ИЗОЛЯЦИЯ», с видимыми линиями контуров и соединений.

Ниже та же самая изоляция выбрана, и на ней отображаются ручки и размеры.

Ниже изоляция показана без линий контуров и линий соединений.

Ниже эти линии видны.

Изоляция показывает укорачивание деталей:

Дополнительные сведения см. в разделе Добавление изоляции на чертежах.

TTSD-71230, TTSD-72475, TTSD-73129

Новая команда Прямоугольное облако позволяет быстро создать прямоугольное облако, просто указав две точки. Ранее приходилось создавать многоугольное облако с помощью команды Облако, а затем преобразовывать его в прямоугольное.

• Чтобы создать прямоугольное облако на открытом чертеже, перейдите на вкладку Чертеж на ленте и выберите команду Прямоугольное облако. Укажите точку первого, а затем точку второго угла облака. Вы можете изменить размер облака, перетащив его ручки.



• Команда Облако теперь называется Многоугольное облако.

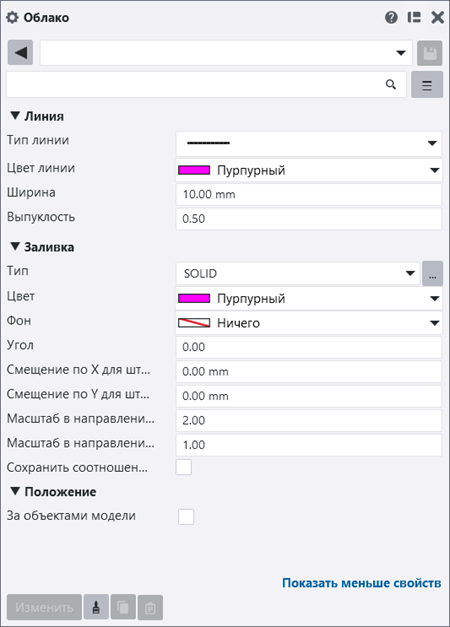

• Обе команды — Многоугольное облако и Прямоугольное облако — используют новую панель свойств Облако, что делает работу с ними более быстрой и удобной.



  Ранее команда Облако использовала свойства на панели свойств Многоугольник.

• Теперь вы можете определить ширину дуги для каждого отдельного экземпляра облака на панели свойств Облако с помощью свойства Ширина. Ранее эту настройку можно было задать только для всей модели с помощью расширенного параметра XS_ARC_WIDTH_OF_CLOUD. Этот расширенный параметр скрыт из пользовательского интерфейса Tekla Structures.

Дополнительные сведения см. в разделе Добавление облаков на чертежи.

TTSD-72769, TTSD-72464, TTSD-72994

• Улучшенные сообщения в строке состояния. Мы улучшили краткие инструкции в строке состояния. Теперь они содержат более четкие указания по использованию инструментов для редактирования чертежей, а также обеспечивают вам более подробную обратную связь.

  TTSD-71262, TTSD-71273

• Исключение положения указателя мыши в окончательной форме. Мы улучшили создание эскизных объектов по нескольким точкам. Теперь положение мыши не включается в создаваемую фигуру при щелчке средней кнопкой мыши или нажатии клавиши ВВОД для завершения создания эскизного объекта (например, полилинии).

  Ранее при щелчке средней кнопкой мыши добавлялась дополнительная точка в положении указателя мыши.

  TTSD-72006

Объекты Текст и Текстовый файл (ранее — RTF) теперь поддерживают использование нового встроенного инструмента Текстовый редактор для создания и редактирования текстового содержимого.

STP-593, TTSD-74966

Помимо обычных объектов Текст, вы теперь можете создавать объекты Текст с RTF-содержимым прямо на чертежах, не прибегая к использованию внешних файлов с текстом в формате RTF.

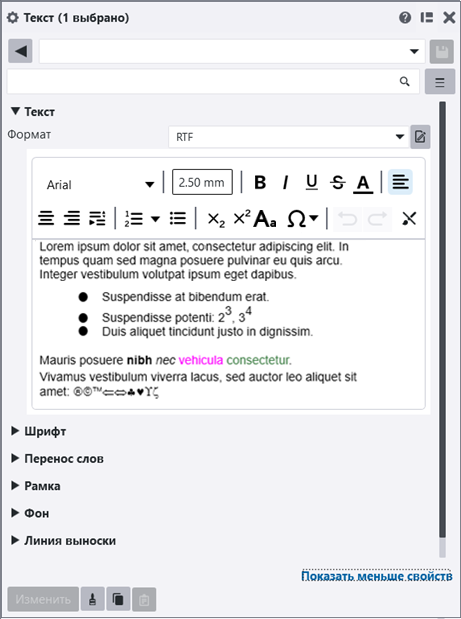

• Чтобы применить RTF-форматирование в объектах Текст, выберите команду Текст из списка объектов на панели свойств чертежа, а затем выберите вариант RTF из списка Формат на панели свойств Текст. Затем вы можете применить RTF-форматирование прямо в текстовом редакторе панели свойств с помощью панели инструментов форматирования.



• Параметр Обычный текст позволяет вводить обычный текст без форматирования.
• Панель инструментов панели свойств Текст содержит те же элементы управления, что и полноценное окно Текстовый редактор.
• Если превышен лимит текстового содержимого, вокруг окна редактора появляется красная рамка с восклицательным знаком. Если вы наведете курсор на восклицательный знак, появится всплывающая подсказка: «Превышен лимит текстового содержимого. Уменьшите количество текста, чтобы сохранить изменения».

Дополнительные сведения см. в разделе Добавление и изменение текста на чертежах.

STP-593

Теперь вы можете восстановить утраченные изменения текста в объектах чертежа Текст с помощью новой кнопки Восстановить изменения .

Это улучшение впервые появилось в Tekla Structures 2025 SP1.

TTSD-69225, TTSD-68443
