Размещение размеров

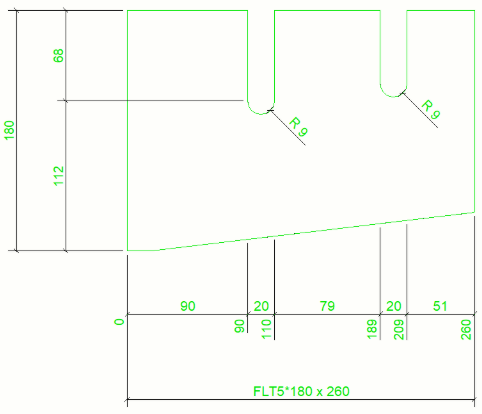

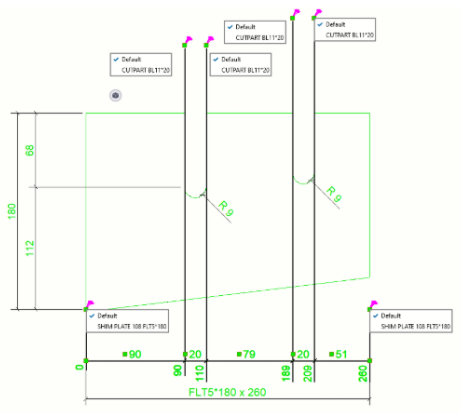

Tekla Structures теперь с большей точностью размещает размерные точки. Раньше размерные точки иногда могли размещаться снаружи объектов, что привело к тому, что размеры отображались на невидимых объектах. Это усовершенствование обеспечивает, что размерные точки всегда помещаются только на видимые объекты.

До:

После:

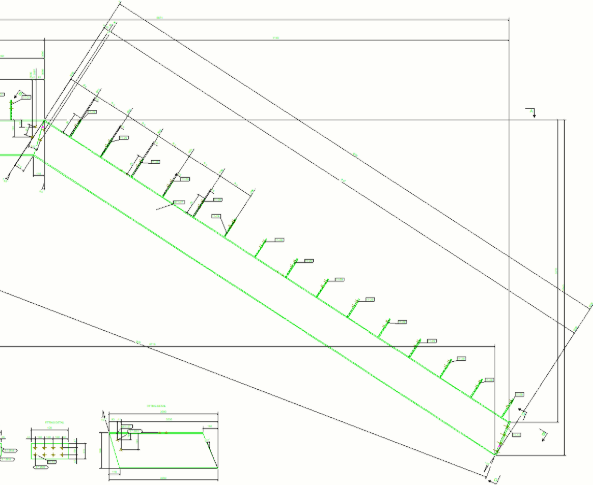

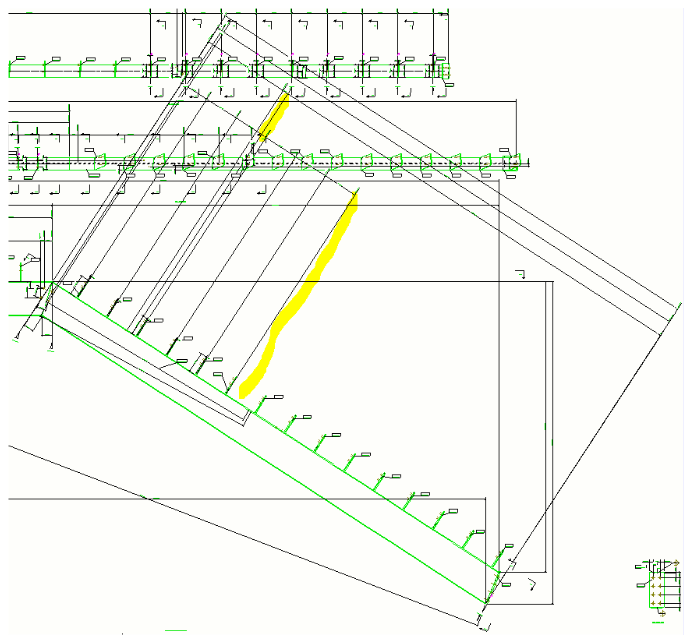

Автоматически генерируемые размеры на клонированных чертежах, которые определяются XS_INTELLIGENT_CLONING_ADD_DIMENSIONS, теперь размещаются на оптимальных расстояниях от образмеренных объектов и других размеров.

До:

После:

Размещение видов

Для применения усовершенствований, связанных с размещением видов, расширенный параметр XS_DRAWING_UPDATE_VIEW_PLACING должен быть установлен в значение TRUE.

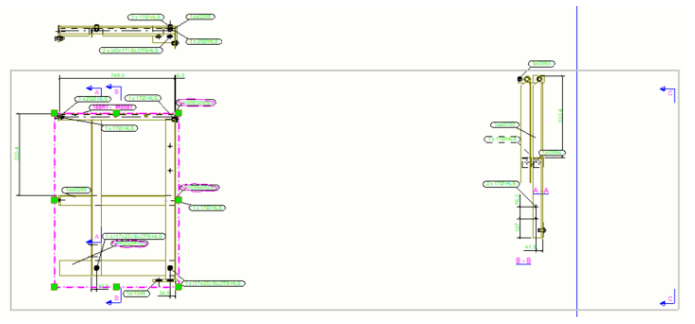

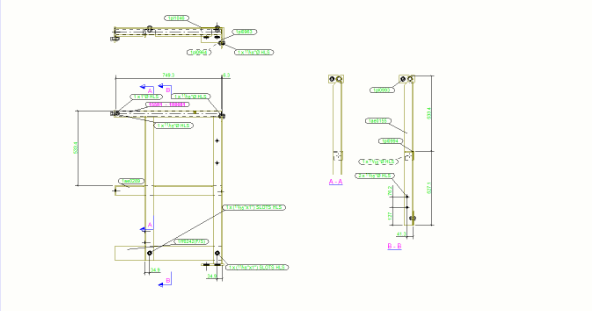

Улучшено размещение клонированных видов для ситуаций, когда виды выше или больше листа чертежа. Раньше эти виды не перемещались; теперь они корректируются так, чтобы после клонирования они максимально точно соответствовали формату листа чертежа.

Tekla Structures теперь интеллектуально размещает виды в пределах рамок чертежа на клонированных чертежах. При использовании шаблонов (.tpl) для рамок чертежей Tekla Structures старается предотвратить наложение видов друг на друга.

До:

После:

Виды сечений и метки сечений

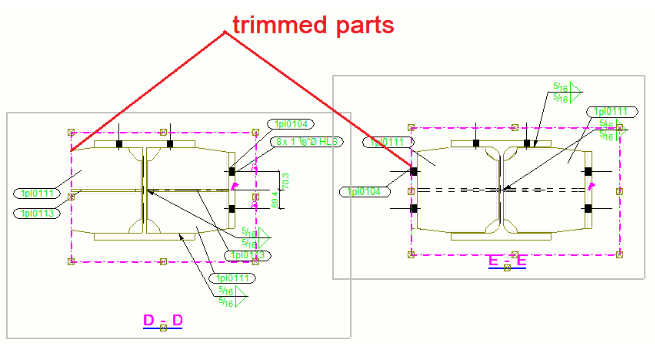

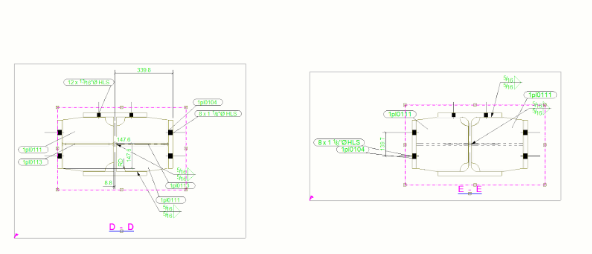

Улучшено поведение видов сечений при клонировании в ситуациях, когда сборка содержит новые детали. Теперь при обнаружении новых деталей система пытается изменить размеры вида сечения так, чтобы детали не выходили за пределы его ограничивающей рамки.

До:

После:

Независимые метки сечений, которые не связаны ни с какими объектами, раньше можно было размещать довольно далеко от объектов сборки. Независимые метки сечений теперь удаляются, если они не находятся в непосредственной близости от детали.

До:

После:

TTSD-71091

Эти улучшения уже были представлены в замечаниях к выпуску Tekla Structures 2025 SP4.
