Свойства разбиений

Некоторые из перечисленных ниже настроек зависят от направления разбиения. Символ стрелки рядом со средней точкой разбиения указывает направление разбиения и его левую и правую стороны. Стрелка направлена от начала разбиения к его концу.

Специальный


Формат	Описание
Следовать кромкам	Укажите, должно ли разбиение пытаться следовать кромкам граней участков, находящимся между конечными точками разбиения.
Затрагиваемые стержни	Выберите, сколько арматурных стержней может быть изменено в одном и том же месте: 1/1 = все стержни изменяются в одном и том же поперечном сечении. 1/2 = каждый второй стержень изменяется в одном и том же поперечном сечении. 1/3 = каждый третий стержень изменяется в одном и том же поперечном сечении. 1/4 = каждый четвертый стержень изменяется в одном и том же поперечном сечении.
Первый затрагиваемый стержень	Укажите, какой стержень изменяется в первую очередь, начиная от первого конца модификатора. Введите положительное число или измените его с помощью кнопок со стрелками.
Тип разбиения	Выберите Нахлест или Изгибание.
Смещение разбиения	Определяет, на каком удалении от разбиения фактически разбиваются стержни. При положительных значениях место фактического разбиения стержня смещается вправо, при отрицательных — влево от разбиения.

Напуск

Эти свойства доступны, когда Тип разбиения — Нахлест.


Параметр	Описание
Тип нахлеста	Выберите Стандартный нахлест или Пользовательский нахлест.
Длина нахлеста	При пользовательском нахлесте введите длину напуска в месте стыка. При стандартном нахлесте длина напуска считывается из каталога арматуры (rebar_database.inp). Примечание. Когда разбиение расположено так, что длина нахлеста заходит за угол, Tekla Structures может удалить часть длины нахлеста, если последний участок короче, чем значение Мин. длина прямого участка в начале/конце набора арматуры или модели (заданное в диалоговом окне Параметры).
Сторона напуска	Выберите сторону нахлеста относительно разбиения: Напуск слева Напуск справа Напуск посередине
Размещение напуска	Выберите, как располагаются стыкуемые стержни — параллельно друг другу или поверх друг друга. Примечание. Параметр « Сверху » не работает в отношении наборов арматуры, имеющих поверхности участков.

Изгибание

Эти свойства доступны, когда Тип разбиения — Изгибание.

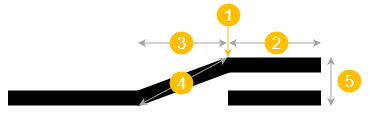

(1) = местоположение разбиения


Параметр	Описание
Тип изгибания	Выберите Стандартное изгибание или Пользовательское изгибание. При стандартном изгибании размеры изгибов считываются из каталога арматуры (rebar_database.inp).
Длина прямого участка изгиба	При пользовательском изгибании введите длину прямого участка изгиба. Это (2) на рисунке выше.
Длина изогнутого участка	При пользовательском изгибании укажите, в каком направлении определяется длина изогнутого участка: диагональном (4) или горизонтальном (3): или Затем выберите и введите необходимое расстояние или множитель диаметра стержня.
Смещение изогнутого участка	При пользовательском изгибании введите расстояние смещения прямого участка изгиба. Это (5) на рисунке выше. Значение по умолчанию — 2 * фактический диаметр стержня.
Сторона изгиба	Выберите, с какой стороны от разбиения создается изгиб: Слева или Справа.
Поворот изгиба	Укажите, на какой угол поворачивается изгиб.

Размещение вразбежку


Параметр	Описание
Тип разбежки	Укажите, располагаются ли стыки вразбежку, а также в каком направлении они при этом смещаются. Возможные значения: Без разбежки Разбежка слева Разбежка справа Разбежка посередине
Смещение разбежки	Смещение смежных стержней, если они располагаются вразбежку.
