После запуска команды нумерации используйте диалоговое Предварительный просмотр нумерации окно для проверки предлагаемых номеров позиций.

После принятия результатов нумерации и назначения номеров позиций объектам можно также проверить фактические номера позиций во многих местах:

• Номер позиции стальной детали, сборки, отлитого элемента или сборки арматуры можно просмотреть на панели свойств.

  1. Дважды щелкните объект в модели, чтобы открыть его свойства на панели свойств.

  2. Для стальных деталей откройте раздел Серия нумерации, для бетонных деталей — раздел ЖБ элемент, а для сборок, ЖБ элементов или сборок арматуры — раздел Общие.

  Номер позиции отображается рядом с полями «Префикс » и «Начальный номер ». Например:



  Если после номера позиции есть вопросительный знак (?), нумерация устарела.

  Если в модели выбрано несколько объектов с разными номерами позиций, отображается слово Разные. Кроме того, в списке отображаются разные номера позиций в пределах выбранного набора, а также количество объектов с этими номерами позиций в скобках.

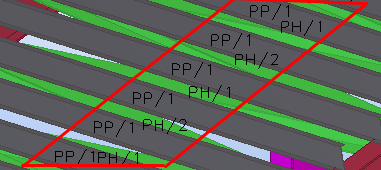

• Можно добавить номера позиций в метки деталей.

  1. В модели убедитесь, что переключатель выбора Выбрать виды активен.
  2. Дважды щелкните на фоне, чтобы открыть диалоговое Свойства вида окно.
  3. Нажмите Отображение..., чтобы открыть диалоговое окно Отображение.
  4. Перейдите на вкладку Дополнительно и добавьте элемент Позиция детали в область Подпись детали.
  5. Нажмите Изменить.

  Метки деталей теперь содержат номера позиций.



• Проверить номер детали можно в Диспетчере документов.



• В подписи чертежа отображается номер позиции и количество идентичных деталей с одинаковым номером.



• С помощью команд группы Запросить .



• Вы можете создавать отчеты, в которых указываются позиции деталей и сборок.
