Чертеж можно напечатать на нескольких листах. Это особенно удобно, если чертеж содержит несколько второстепенных чертежей.
Параметр Печать на нескольких листах на вкладке Параметры позволяет распечатать чертеж на нескольких листах. Прежде чем выводить чертеж на несколько листов, убедитесь, что компоновка чертежа поддерживает печать на нескольких небольших листах.
-
Откройте чертеж.
-
В меню Файл выберите Печать чертежей.
-
Убедитесь, что в верхнем левом углу диалогового окна Печать чертежей выбран вариант Использовать один принтер.
-
Загрузите требуемые настройки печати, которые можно использовать для печати на нескольких листах, из списка настроек, или откорректируйте настройки в соответствии со своими потребностями.
Щелкните в области предварительного просмотра, чтобы показать, как будет выглядеть конечный результат при текущих настройках. При изменении настроек изображение предварительного просмотра сразу же корректируется.
-
На вкладке Параметры задайте следующие параметры:
- Выберите способ печати Принтер.
- Установите флажок Печать на нескольких листах и выберите направление печати листов. Возможные варианты — Слева направо, сверху вниз и Снизу вверх, справа налево. В области предварительного просмотра показано, как чертеж делится на листы.
- При использовании параметра Печать на нескольких листах обязательно задавайте определенный Масштаб. Если для параметра Масштаб установлено значение 1, масштаб сохраняется.
- Задайте на вкладке Параметры другие необходимые настройки печати, например формат бумаги и цветовой режим печати.
-
Задайте цвет и ширину линий на выходе на вкладке Свойства линии.
-
Печать.
Tekla Structures вычисляет количество листов, необходимое для печати чертежа, и печатает листы.
В примерах ниже цифры указывают порядок печати листов.

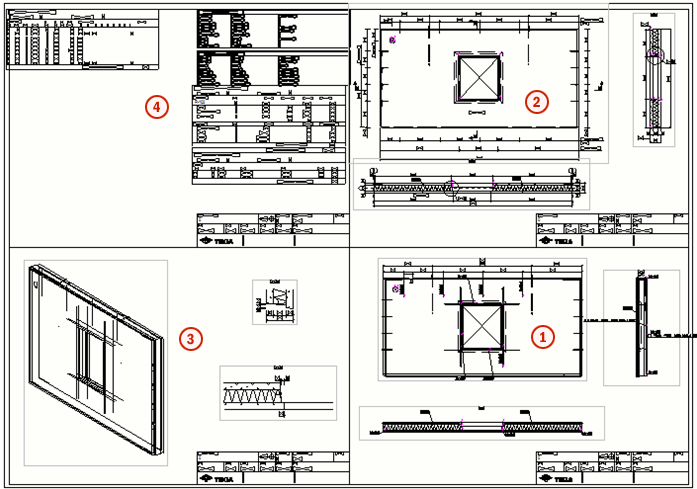

В этом примере выбран вариант Снизу вверх, справа налево.
В этом примере выбран вариант Слева направо, сверху вниз.
