Создание рабочих чертежей

Можно создавать чертежи отдельных деталей, сборок или отлитых элементов в зависимости от типа выбранных объектов модели с использованием требуемого Интеллектуальное создание варианта: выбор выбранных вручную (примененных настроек, используемых по умолчанию), наиболее подходящих сохраненных настроек или наиболее подходящих шаблонов чертежей.

Можно эффективно управлять процессом создания: выбирать наиболее подходящий шаблон чертежа или сохраненные настройки, автоматически обнаруженные в текущей модели, либо также выбирать настройки для каждого отдельного объекта модели.

Перед началом работы

По умолчанию раскрывающееся меню на ленте с командой Создать рабочий чертеж , Обзор создания флажком и Интеллектуальное создание переключателями выглядит следующим образом:

Прежде чем приступать к созданию рабочих чертежей, учитывайте следующее.

Переключатели выбора сборок позволяют управлять типом создаваемых чертежей. Если переключатель Выбрать сборки включен, создаются только чертежи сборок. Если переключатель выбора Выбрать объекты в сборках включен ИЛИ ни один из переключателей выбора сборок не активен, создаются чертежи отдельных деталей и сборок. Другой вариант — использовать соответствующие фильтры выбора или параметры Видимость объектов в списке в диалоговом окне Обзор создания, чтобы определить объекты, для которых нужно создавать чертежи.
Включите или отключите переключатель Обзор создания. При активации переключателя Обзор создания появляется диалоговое окно Обзор создания с дополнительными параметрами управления процессом создания чертежей.
Выберите требуемый переключатель Интеллектуальное создание. По умолчанию выбран переключатель Предложенный шаблон.

Управление созданием чертежей в диалоговом окне «Обзор создания»

Чтобы точнее управлять процессом создания чертежей, установите флажок Обзор создания.

Выберите объекты в модели.
Откройте меню Создать рабочий чертеж на вкладке ленты Чертежи и отчеты.
Установите флажок Обзор создания.
Выберите команду Создать рабочий чертеж на ленте, в контекстном меню или на контекстной панели инструментов.

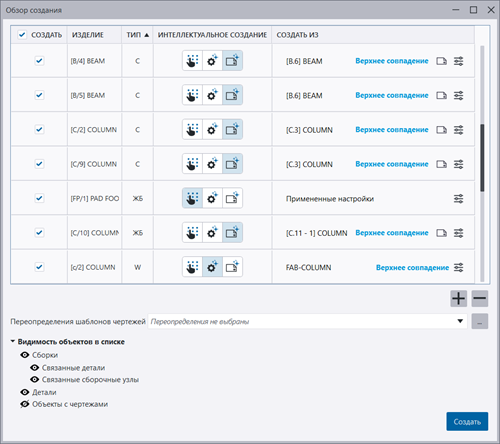

После того как инструмент выполнит оценку объектов модели, появится диалоговое окно Обзор создания со списком выбранных объектов модели. В столбце Создать из показаны наиболее подходящие рекомендованные шаблоны чертежей или сохраненные настройки. Рекомендованные шаблоны сортируются в порядке возрастания. Если шаблоны найти не удается, предлагается использовать примененные настройки.
Включить или отключить параметры в разделе Видимость объектов в списке для управления тем, какие объекты будут перечислены в диалоговом окне.
- Сборки: Содержит выбранные сборки.
  - Связанные детали: Содержит список выбранных деталей, связанных со сборками.
  - Связанные сборочные узлы: Содержит список выбранных сборочных узлов, связанных со сборками.
- Детали: Содержит список всех выбранных деталей.
- Объекты с чертежами: Содержит список объектов, у которых уже есть чертежи.
Чтобы запретить создание чертежей для некоторых объектов модели, снимите флажки перед объектами модели в списке.
При необходимости выберите другие варианты переключателя Интеллектуальное создание.
Чтобы выбрать один и тот же переключатель для нескольких объектов, выберите строки объектов, удерживая клавишу Ctrl или Shift, и нажмите требуемый переключатель.
Появится соответствующее уведомление о том, что шаблон чертежа или сохраненные настройки не найдены.
- Функция Выбор вручную создает чертежи на основе примененных настроек по умолчанию. Также можно выбрать любые шаблоны чертежей или сохраненные настройки. В этом списке отображаются настройки чертежей, находящиеся в папках модели, проекта и компании.
- Переключатель Рекомендуемые настройки ищет наиболее подходящий шаблон чертежа. Если он найден, используются сохраненные настройки, которые использовались для создания этого шаблона. Если их найти не удавалось, для создания чертежей используются наиболее подходящие сохраненные настройки в зависимости от имени объекта. Рекомендуется использовать до трех наиболее подходящих сохраненных настроек. Если используется этот вариант, можно выбрать другой наиболее подходящий файл сохраненных настроек или любые другие сохраненные настройки.
- Рекомендованный шаблон ищет наиболее подходящий шаблон чертежа по геометрии объекта и свойствам. Предлагается до трех лучших совпадающих шаблонов. Если используется переключатель Рекомендованный шаблон и наиболее подходящий шаблон не найден, чертежи создаются с использованием наиболее подходящих сохраненных настроек на основании имени объекта модели. Этот вариант позволяет:
  - Выбрать любой другой шаблон чертежа из текущей или любой другой модели.
  - Создать сразу несколько чертежей, если в исходном чертеже несколько листов.
  - Выполнить поиск шаблона.
  - Выберите в текущей модели объекты, чертежи которых вы хотите использовать в качестве шаблона. Для этого нажмите Выбрать из модели и выберите объекты из модели среди объектов, доступных для выбора.
  - Предварительно просмотрите шаблоны чертежей. Дополнительную информацию о предварительном просмотре шаблонов чертежей см. в разделе «Предварительный просмотр шаблонов чертежей» ниже.
В окне Переопределения шаблонов чертежей можно задать, нужно ли создавать определенные объекты чертежа заново с использованием настроек выбранного шаблона чертежа или примененных настроек. Чтобы это сделать, откройте диалоговое Переопределения шаблонов чертежей окно, нажав кнопку рядом с параметром Переопределения шаблонов чертежей .
- Чтобы создать новое правило переопределения, выберите тип объекта в списке Объекты, а затем тип действия в списке Действие, задайте имя файла с параметрами переопределения и нажмите кнопку Сохранить.
- Чтобы использовать сохраненные настройки, выберите требуемый файл настроек переопределения из списка Переопределения шаблонов чертежей.

  Если добавить правило переопределения без сохранения, правило использоваться не будет.
- Если использовать какие-либо правила переопределения не требуется, выберите пустую строку в списке Переопределения шаблонов чертежей.
Нажмите Создать.

Производственные чертежи создаются на основе выбранного Интеллектуальное создание параметра и заданных настроек, и добавляются в Диспетчер документов. Если используется Рекомендованный шаблон, столбец Источник клонирования в инструменте Диспетчер документов отображает использованные шаблоны чертежей.

Если имя чертежа слишком длинное, появится сообщение об ошибке Нельзя создать файл чертежа. Название слишком длинное. По умолчанию имя чертежа состоит из следующих элементов: тип чертежа + номер позиции + номер листа, например «A [P.1 - 1]», где P.1 — номер позиции. Номер позиции может быть слишком длинным; проверьте настройки нумерации. Максимальное количество символов в имени чертежа — 32.

Предварительный просмотр шаблонов чертежей

Предварительный просмотр шаблонов чертежей позволяет лучше оценить, какой из рекомендованных шаблонов больше всего соответствует вашим потребностям. Для предварительного просмотра необходимо сохранить снимок чертежа-шаблона. Предварительный просмотр шаблонов чертежей также доступен в других моделях. Шаблоны можно просматривать, не открывая модель.

Файлы настроек невозможно просмотреть, поскольку они не являются чертежами.

Чтобы открыть окно предварительного просмотра, наведите указатель на значок шаблона чертежа в столбце Создать из.
Чтобы открыть предварительный просмотр в окне снимка, в котором можно увеличить изображение, щелкните значок .

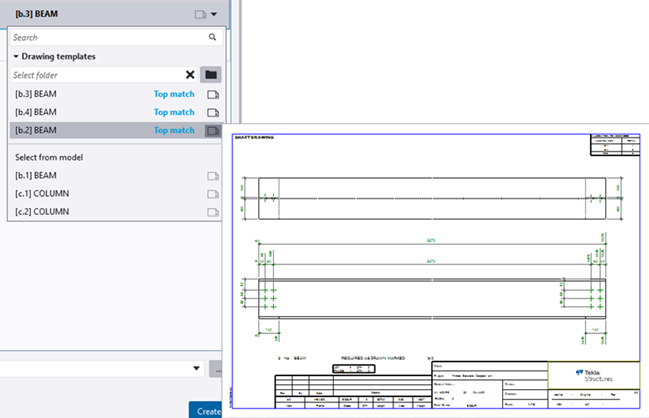

Предварительный просмотр:

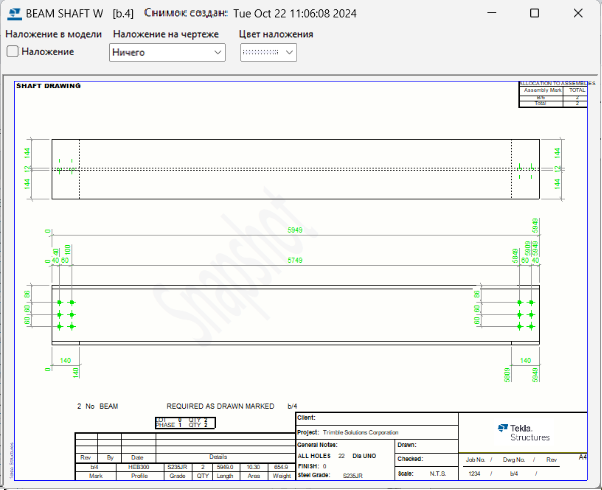

Окно снимка:

Чтобы автоматически создавать файлы снимков при создании и редактировании чертежей, для параметров XS_DRAWING_CREATE_SNAPSHOT_ON_DRAWING_CREATION и XS_DRAWING_SNAPSHOT_CREATION необходимо задать значение TRUE.

Мгновенное создание чертежей только с помощью функции «Интеллектуальное создание»

Если какие-либо чертежи уже созданы в модели, можно создать чертежи с использованием наиболее подходящего шаблона чертежа, автоматически обнаруженного в текущей модели. Это очень быстрый и эффективный способ. Переключатель Рекомендованный шаблон можно использовать в начале работы над проектом, когда шаблоны чертежей не доступны. Если система не найдет соответствующий шаблон, она будет автоматически искать подходящие сохраненные настройки.

Выберите объекты в модели.
Откройте меню Создать рабочий чертеж на вкладке ленты Чертежи и отчеты.
Включите только переключатель Рекомендованный шаблон.
Не устанавливайте этот Обзор создания флажок.
Выберите команду Создать рабочий чертеж на ленте, в контекстном меню или на контекстной панели инструментов.

Чертежи создаются сразу же в соответствии с выбранным Интеллектуальное создание вариантом. Если выбран вариант Рекомендованный шаблон и наиболее подходящий шаблон чертежа не найден, вместо него используются наиболее подходящие сохраненные настройки. Если они не найдены, используются примененные настройки. Чертежи можно открывать в диалоговом окне Диспетчер документов. Если переключатель Рекомендованный шаблон использовался при создании чертежа, столбец Источник клонирования в инструменте Диспетчер документов отображает использованные шаблоны чертежей.
