Узел опирания балки на балку (4)
Компонент Узел опирания балки на балку (4) соединяет две балки, которые пересекаются друг с другом, с помощью профиля, приваренного к одной из балок. Балки не должны перекрывать друг друга. Горизонтальные и вертикальные углы между профилями могут различаться.
Создаваемые объекты
-
Профиль
-
Сварные швы
Применение
| Ситуация | Описание |
|---|---|
|
|
Две балки, соединенные с помощью сварного профиля. |
|
|

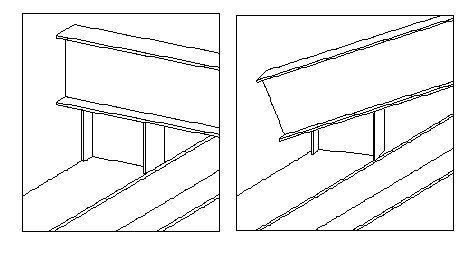

Две балки, соединенные с работающей на сжатие колонной. Детали могут быть перпендикулярными, наклоненными в вертикальной плоскости или наклоненными в горизонтальной плоскости. |
Порядок выбора
-
Выберите главную деталь (балку).
-
Выберите второстепенную деталь (балку).
Соединение создается автоматически при выборе второстепенной детали.
Обозначение деталей
| Описание | |
|---|---|
|
1 |
Профиль |
Вкладка «Рисунок»
Для задания размеров соединения служит вкладка Рисунок.
Вырез во второстепенной детали
| Формат | Описание |
|---|---|
|
|
Задайте срез торца второстепенной балки от центральной линии главной балки. По умолчанию второстепенная балка не срезается. |
Вкладка «Детали»
Для задания свойств деталей служит вкладка Детали.
Детали
| Формат | Описание |
|---|---|
|
Профиль |
Выберите профиль из каталога профилей. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Название |
Имя, отображаемое на чертежах и в отчетах. |
Вкладка «Параметры»
Для задания местоположения сварного шва и поворота профиля служит вкладка Параметры.
Профиль, приваренный к
| Формат | Описание |
|---|---|
|
|
По умолчанию Приваренный к главной детали АвтоСтандарты могут изменить этот параметр. |
|
|
Приваренный к главной детали |
|
|
Приваренный ко второстепенной детали |
|
|
Не приваренный |
Поворот профиля
| Формат | Описание |
|---|---|
|
|
По умолчанию Спереди АвтоСтандарты могут изменить этот параметр. |
|
|
Спереди |
|
|
Сверху |
|
|
Сзади |
|
|
Снизу |
вкладка «Общие»
См. ссылку ниже:
Вкладка «Проектирование»
См. ссылку ниже:
Вкладка «Расчет»
См. ссылку ниже:
Сварные швы
См. ссылку ниже:
