Сопряжение балок. Подгонка (13)
Компонент Сопряжение балок. Подгонка (13) соединяет балку с балкой с помощью сварных швов.
Создаваемые объекты
-
Элементы жесткости (2) (опционально)
-
Сварные швы
Применение
|
Пример |
Описание |
|---|---|
|
|
Соединение с подгонкой, сварное соединение балки с балкой. Ребра жесткости не создаются. |
|
|
Соединение с подгонкой. Крепление балки к балке сваркой, с горизонтальными ребрами жесткости. |
Порядок выбора
-
Выберите главную деталь (балку).
-
Выберите второстепенную деталь (балку).
Соединение создается автоматически при выборе второстепенной балки.
Обозначение деталей
|
Деталь |
|
|---|---|
|
1 |
Верхний элемент жесткости |
|
2 |
Нижнее ребро жесткости |
Вкладка «Рисунок»

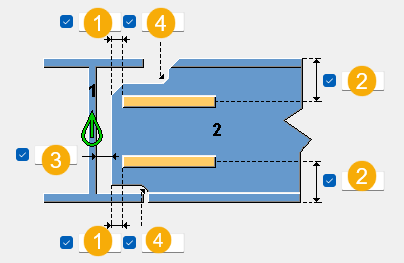

Для задания размеров подгонки служит вкладка Рисунок.
Размеры
|
Описание |
|
|---|---|
|
1 |
Расстояние по горизонтали от кромки второстепенной балки до элемента жесткости. |
|
2 |
Расстояние по вертикали от кромки второстепенной балки до элемента жесткости. |
|
3 |
Расстояние между главной балкой и второстепенной балкой. |
|
4 |
Радиус выреза. |
| Параметр | Описание |
|---|---|
| Макс. допустимый зазор до торцевой пластины | Введите значение допуска для подгонки второстепенной детали. Этот параметр следует использовать, когда второстепенная деталь наклонена в горизонтальной плоскости. Зазор вычисляется с использованием угла наклона и высоты второстепенного профиля. Если зазор находится в пределах значения допуска, второстепенная деталь подгоняется в системе координат главной детали. Если заданный максимальный зазор больше фактического зазора в модели, второстепенная деталь подгоняется в системе координат второстепенной детали. |
| Сварка | Укажите, создаются ли сварные швы. Сварные швы создаются при выборе варианта Да. По умолчанию сварные швы не создаются. |
Вкладка «Детали»
Для задания свойств ребер жесткости служит вкладка Детали.
Ребро жесткости
|
Деталь |
Описание |
|---|---|
|
Верхние ребра жесткости |
Толщина, ширина и высота верхнего элемента жесткости. |
|
Нижние ребра жесткости |
Толщина, ширина и высота нижнего элемента жесткости. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Название |
Имя, отображаемое на чертежах и в отчетах. |
Вкладка «Общие»
См. ссылку ниже:
Вкладка «Проектирование»
См. ссылку ниже:
Вкладка «Расчет»
См. ссылку ниже:
Сварные швы
См. ссылку ниже:
