XS_USE_LONG_POINTS_IN_DIMENSIONING
Категория в диалоговом окне «Расширенные параметры»: Простановка размеров: детали
Иногда возникает необходимость проставить размеры деталей на чертежах сборки или отдельных деталей без учета навесов или вырезов, например, чтобы оценить пространство, необходимое для транспортировки.
Если присвоить этому расширенному параметру значение TRUE, габаритные размеры вычисляются по дальним точкам. Если расширенный параметр установлен в значение FALSE, габаритные размеры вычисляются по точкам навесов. Значение по умолчанию — FALSE.
Этот расширенный параметр связан с конкретной ролью. При использовании типа SYSTEM(ROLE) используется значение по умолчанию. При использовании типа MODEL(ROLE) или DRAWING(ROLE) значение можно изменить, после чего одно будет одинаковым для всех пользователей в текущей модели.
Пример

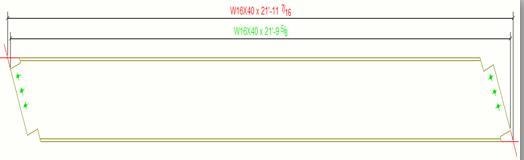

В приведенном ниже примере верхний размер (красного цвета) соответствует значению TRUE этого расширенного параметра, а нижний (зеленого цвета) — значению FALSE.
Внимание:
Этот расширенный параметр не влияет на длину детали в спецификации, отчетах или ЧПУ.
