XS_USE_ASSEMBLY_EXTREMA_IN_MARK_PLACING
Категория в диалоговом окне «Расширенные параметры»: Обозначения: общие
Этот расширенный параметр позволяет размещать метки деталей поверх сборки, а не поверх главной детали.
Сначала необходимо создать фильтр вида чертежа, который извлекает конкретную деталь или группу деталей, и ввести имя этого фильтра в качестве значения расширенного параметра. Обратите внимание, что в некоторых системах в именах фильтров учитывается регистр.
В примере ниже в качестве критериев фильтрации используются имена деталей.

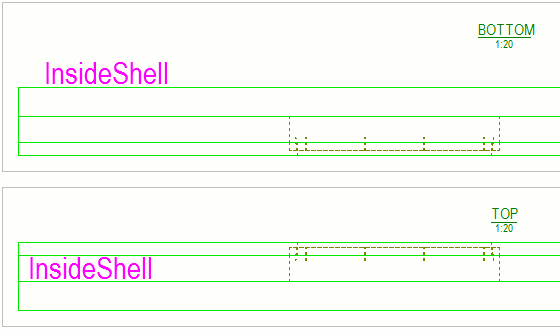

При создании (или повторном создании) чертежа местоположение метки меняется с показанного ниже

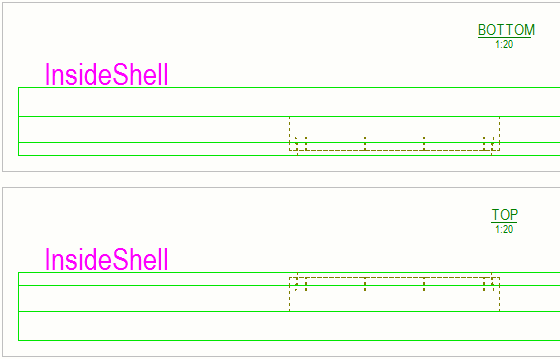

на следующее:
Поддерживаемые типы размещения меток показаны ниже.
