XS_UPSIDE_DOWN_TEXT_ALLOWED
Категория в диалоговом окне «Расширенные параметры»: Детализация бетона
Если этот расширенный параметр установлен в значение TRUE, направление чтения текста указывает направление монтажа детали. При наличии схожих асимметричных деталей с разной ориентацией некоторые метки деталей могут наноситься в перевернутом виде. Если этот расширенный параметр установлен в значение FALSE (по умолчанию), метки в перевернутом виде не создаются, т. е. направление чтения текста не указывает направление монтажа. Если этот расширенный параметр установлен в значение
CONCRETE, в перевернутом виде наносятся только метки и надписи, связанные с бетонными деталями.STEEL, в перевернутом виде наносятся только метки и надписи, связанные со стальными деталями.TIMBERв перевернутом виде наносятся только метки и надписи, связанные с деревянными деталями.
Можно также использовать сочетания значения, разделяя их запятой, например: CONCRETE,STEEL.
Прим.:
В значении необходимо использовать прописные буквы, потому что запись 'true' влияет только на произвольные тексты, тогда как запись 'TRUE' влияет на произвольные тексты и метки деталей.

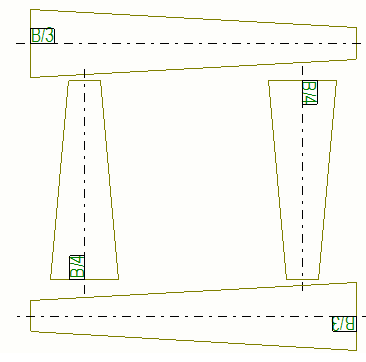

Пример ориентации меток, когда это расширенный параметр установлен в значение TRUE:
Этот расширенный параметр связан с конкретной ролью. При использовании типа SYSTEM(ROLE) используется значение по умолчанию. При использовании типа MODEL(ROLE) или DRAWING(ROLE) значение можно изменить, после чего одно будет одинаковым для всех пользователей в текущей модели.
Подробнее о том, как показывать ориентацию деталей с помощью меток, например, см. в разделе Указание ориентации деталей.
