XS_TUBE_UNWRAP_WITH_CUT_HOLES
Категория в диалоговом окне «Расширенные параметры»: Свойства чертежа

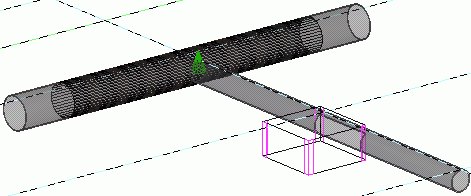

Если этот расширенный параметр установлен в значение TRUE, в производственные чертежи или файлы ЧПУ разверток CHS (полых профилей круглого сечения) включаются вырезанные отверстия.
По умолчанию этот расширенный параметр имеет значение TRUE. Если установить параметр в значение FALSE, применяется ранее использовавшийся способ развертывания.
|
|
|
|
Этот расширенный параметр связан с конкретной моделью. Его значение сохраняется в базе данных параметров.
Прим.:
-
Если присвоить этому расширенному параметру значение
TRUE, расширенные параметрыXS_TUBE_UNWRAP_LIMIT_THICKNESSиXS_TUBE_UNWRAP_PAPER_THICKNESSне действуют. -
Этот расширенный параметр не влияет на профили конических труб.
