XS_TEXT_ORIENTATION_EPSILON
Категория в диалоговом окне «Расширенные параметры»: Свойства чертежа
Этот расширенный параметр позволяет задать точку, в которой текст метки размера, расположенный почти вертикально, разворачивается в другую сторону.
Значение по умолчанию — 0.1, что соответствует 5.72958 градусам. Например, чтобы текст менялся (переворачивался) при 100 градусах (не доходя 10 градусов до 90), необходимо присвоить этому расширенному параметру значение .175.
Этот расширенный параметр связан с конкретной моделью. Его значение сохраняется в базе данных параметров.

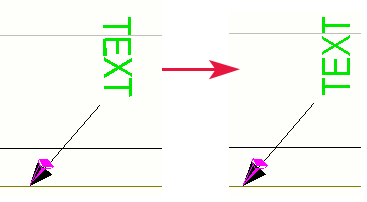

Пример
