Категория в диалоговом окне расширенных параметров: Свойства чертежа

Виды сечений можно перемещать с одного чертежа на другой. Этот расширенный параметр задает справочный текст для символов сечений в видах сечений, перемещенных на другой чертеж. Он отображается на чертеже, с которого вы переместили вид сечения. Можно вводить произвольный текст, пользовательские атрибуты (%UDA_NAME%, %USERDEFINED.UDA_NAME%) и атрибуты шаблонов (%ATTRIBUTE_NAME%).

Пользовательские атрибуты или атрибуты шаблонов необходимо заключать в одинарные знаки процентов (%) в диалоговом окне Расширенные параметры. %DRAWING_TITLE% — значение по умолчанию, а %TITLE% дает тот же результат. При использовании одного из этих атрибутов символ сечения получает имя чертежа , введенного в поле «Имя » в диалоговом окне свойств чертежа. Если ввести %TITLE1%, %TITLE2% или %TITLE3%, символ сечения получает текст из полей Заголовок 1 – Заголовок 3 в свойствах чертежа. Для этого можно также использовать формат %DR_TITLE1%, %DR_TITLE2% и %DR_TITLE3%.

При внесении каких-либо изменений в свойства символа сечения на чертеже, с которого был перемещен вид, в столбце Изменения чертежа, в который были перемещены виды, появится сообщение Требуется обновить отношение. Чтобы обновить чертеж, выберите его и нажмите Обновить внизу.

Дополнительные сведения о перемещении видов на другой чертеж см. в разделе Копирование, перемещение и присоединение видов чертежа.

Этот расширенный параметр связан с конкретной моделью. Его значение сохраняется в базе данных параметров.

Пример

Чтобы использовать сочетание текста и атрибута, введите требуемый текст и атрибут как значение для XS_​SECTION_​SYMBOL_​REFERENCE:

Section view moved to: %DRAWING_TITLE%

В этом примере вид сечения был перенесен из чертежа сборки в чертеж общего вида с именем GA 17.

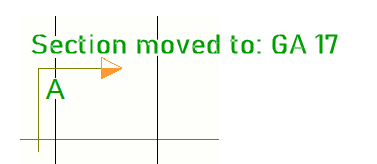

В символе сечения на чертеже сборки будет отображаться следующий текст:
