XS_MIN_DISTANCE_FOR_CONNECTING_SIDE_MARK
Категория в диалоговом окне «Расширенные параметры» Обозначения: общие

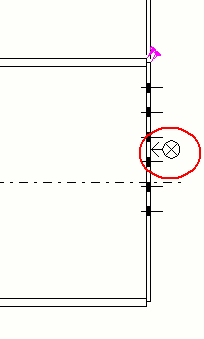

Этот расширенный параметр позволяет задать минимальное расстояние от соединенной детали до главной детали. Когда расстояние между главной и соединенной деталью превышает введенное здесь значение, Tekla Structures наносит на чертеж метку стороны соединения, чтобы показать, что на удалении от главной детали имеется деталь, соединенная с главной деталью. Когда расстояние меньше введенного значения, метка не наносится. Значение по умолчанию — 300 мм.
Этот расширенный параметр связан с конкретной моделью. Его значение сохраняется в базе данных параметров.
