Категория в диалоговом окне «Расширенные параметры»: Свойства чертежа

Задайте для этого расширенного параметра значение TRUE, чтобы отобразить линии кромок закладных деталей как видимые, даже если они скрыты внутри бетона. Значение по умолчанию — FALSE.

Закладная — это небетонный объект (из металла или прочих материалов) в ЖБ элементе или захватке бетонирования. Это может быть сборочный узел, подобный стальным объектам, которые всегда присутствуют в ЖБ элементах, или деталь в захватке бетонирования.

Обратите внимание, что этот расширенный параметр не влияет на армирование.

В следующих двух примерах одна из закладных находится на передней/ближней грани, а другая — на задней/дальней грани балки.

В первом примере:

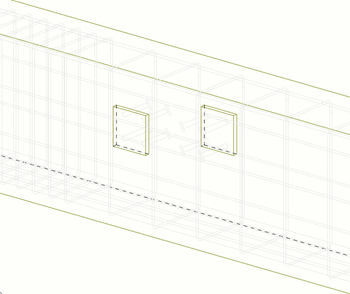

• XS_HIDDEN_LINES_UNHIDE_EMBEDDED имеет значение TRUE, то есть линии закладной детали отображаются также тогда, когда они находятся внутри бетона.
• Линии ЖБ элементов отображаются в виде контуров.
• Шпильки закладных анкеров созданы как арматурные стержни и скрыты, потому что в свойствах армирования выбран параметр Скрыть линии за деталями.

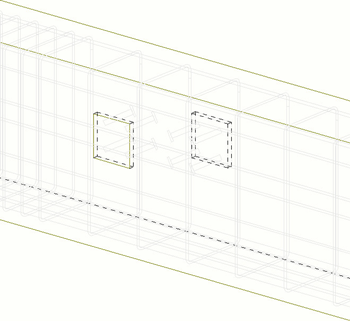

Во втором примере XS_HIDDEN_LINES_UNHIDE_EMBEDDED имеет значение FALSE, то есть линии закладных деталей, находящиеся внутри бетона, скрыты.

Этот расширенный параметр связан с конкретной моделью. Его значение сохраняется в базе данных параметров.
