XS_ENABLE_OVERLAPPING_CUT_LINE_REMOVAL
Категория в диалоговом окне «Расширенные параметры»: Свойства чертежа
Этот расширенный параметр позволяет управлять удалением перекрывающихся линий обрезки и несплошных линий. По умолчанию этот параметр имеет значение TRUE, то есть перекрывающиеся линии обрезки и несплошные линии (штриховые, штрихпунктирные) удаляются.
Не задавайте для этого расширенного параметра значение FALSE. В этом случае линии обрезки и несплошные линии могут смещаться и выглядеть на чертежах как сплошные линии, в результате чего скрытые объекты будут выглядеть как нескрытые.
Обратите внимание, что этот расширенный параметр не удаляет линии обрезки и несплошные линии, добавленные на чертеж вручную.

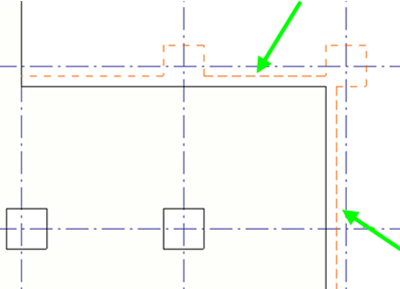

Расширенный параметр XS_ENABLE_OVERLAPPING_CUT_LINE_REMOVAL установлен в значение TRUE:
Расширенный параметр XS_ENABLE_OVERLAPPING_CUT_LINE_REMOVAL установлен в значение FALSE:
Этот расширенный параметр связан с конкретной моделью. Его значение сохраняется в базе данных параметров.
