XS_ENABLE_INNER_CONTOURS_IN_CUT_PARTS
Категория в диалоговом окне «Расширенные параметры»: Скорость и точность
Если этот расширенный параметр установлен в значение TRUE, Tekla Structures создает вырезы по деталям по внутренней и внешней поверхности режущей детали.
Если расширенный параметр установлен в значение FALSE, Tekla Structures создает вырезы по внешней поверхности режущей детали. Этот вариант используется по умолчанию.
Этот расширенный параметр связан с конкретной моделью. Его значение сохраняется в базе данных параметров.
Пример

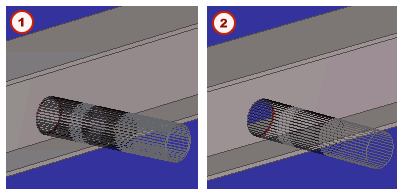

В данном примере вырез в балке был сделан круглой трубой.
(1) Расширенный параметр установлен в значение TRUE
(2) Расширенный параметр установлен в значение FALSE
