XS_BOLT_REPRESENTATION_SYMBOL_AXIS_POSITION_AS_EXACT_SOLID
Категория в диалоговом окне расширенных параметров: Свойства чертежа
Если расширенный параметр XS_BOLT_REPRESENTATION_SYMBOL_AXIS_POSITION_AS_EXACT_SOLID установлен в значение TRUE, все представления осей болта, установленные в значение Символ, отображаются в том же месте, что и при значении Реалистично точно.
Значение по умолчанию — TRUE.
Этот расширенный параметр связан с конкретной моделью. Его значение сохраняется в базе данных параметров.

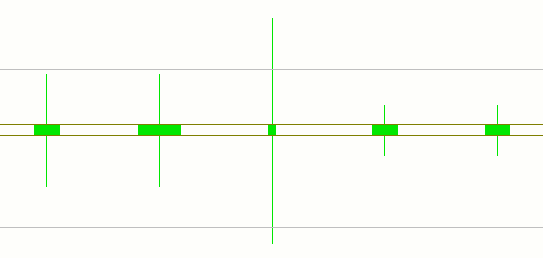

Представление Символ, когда расширенный параметр установлен в значение FALSE:
Представление Символ, когда расширенный параметр установлен в значение TRUE:
