Категория в диалоговом окне расширенных параметров: Свойства чертежа

Этот расширенный параметр позволяет добавлять в планы расположения анкерных болтов дополнительные детали, которые обычно не входят в состав колонны в сборе, такие как стержневые анкеры и выравнивающие пластины. Сначала необходимо определить фильтр чертежа общего вида, а затем присвоить этому расширенному параметру имя этого фильтра в качестве значения.

Этот расширенный параметр связан с конкретной моделью. Его значение сохраняется в базе данных параметров.

В следующем примере показано, как сделать видимыми стержневые анкеры и выравнивающие пластины на плане расположения анкерных болтов.

1. Откройте меню Файл и выберите Настройки > Расширенные параметры > Свойства чертежа.

2. Введите имя фильтра чертежа общего вида в качестве значения расширенного параметра XS_ANCHOR_BOLT_PLAN_ADDITIONAL_PARTS_FILTER. В следующем примере используется имя SHOW_IN_ABPLAN (по умолчанию).

3. На вкладке Чертежи и отчеты выберите Свойства чертежа > Чертеж общего вида.

4. В диалоговом окне свойств чертежа общего вида выберите Фильтр.

5. Нажмите Добавить строку.

6. Выберите Деталь в качестве параметра Категория, Имя в качестве Свойство, Равно в качестве Условие и введите*ANCHOR*LEVEL в поле Значение.

7. Введите имя фильтра чертежа — SHOW_IN_ABPLAN — в поле Сохранить как и нажмите кнопку Сохранить как.

8. Нажмите кнопку Отмена, чтобы закрыть диалоговое окно.

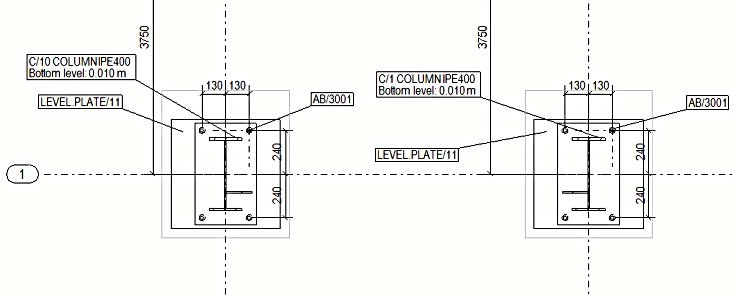

При создании плана расположения анкерных болтов стержневые анкеры и выравнивающие пластины будут отображаться на чертеже. На следующем чертеже стержневой анкер называется ANCHOR ROD, а выравнивающее перекрытие — LEVELING PLATE.
