TOP_LEVEL
Это атрибут шаблона. Атрибуты шаблонов можно применять для фильтрации или для извлечения данных из модели, чтобы использовать их на чертежах и в отчетах. Например, при создании отчета Tekla Structures заменяет атрибуты, добавленные в шаблон отчета, соответствующими значениями свойств объектов.
Этот атрибут служит для отображения верхнего уровня отдельной детали, ЖБ элемента, сборки, детали соединения или захватки бетонирования.

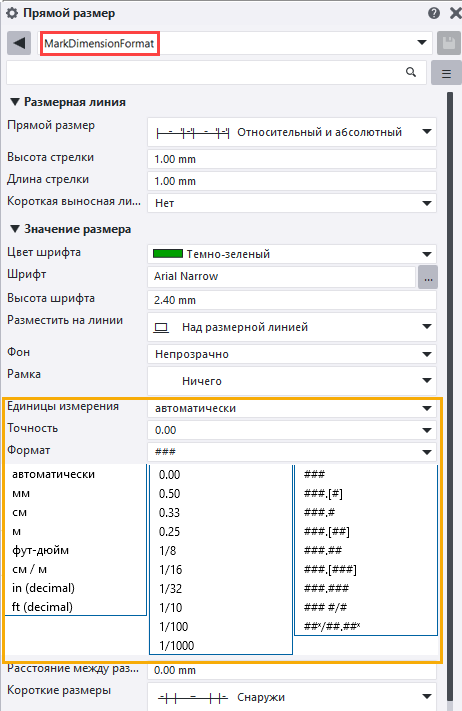

Единица измерения и точность для верхнего уровня берутся из файла свойств размеров MarkDimensionFormat.dim. Настройки, сохраненные в MarkDimensionFormat.dim на панели свойств размеров открытого чертежа, можно изменить.

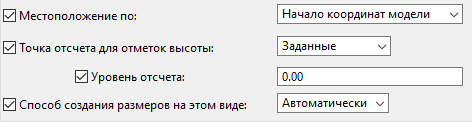

Уровень отсчета влияет на атрибут TOP_LEVEL, только когда параметр Местоположение по установлен в значение Начало координат модели или в базовую точку проекта, которая находится в начале координат модели.
Этот атрибут можно использовать как определенный пользователем атрибут также в метках деталей и ассоциативных примечаниях.
Прим.:
Этот атрибут возвращает значение в виде текста, поэтому его невозможно использовать в формулах. Используйте вместо него переключатель TOP_LEVEL_UNFORMATTED.
