SPECIAL_HOLE_1...5_X, SPECIAL_HOLE_1...5_Y
Это атрибут шаблона. Атрибуты шаблонов можно применять для фильтрации или для извлечения данных из модели, чтобы использовать их на чертежах и в отчетах. Например, при создании отчета Tekla Structures заменяет атрибуты, добавленные в шаблон отчета, соответствующими значениями свойств объектов.

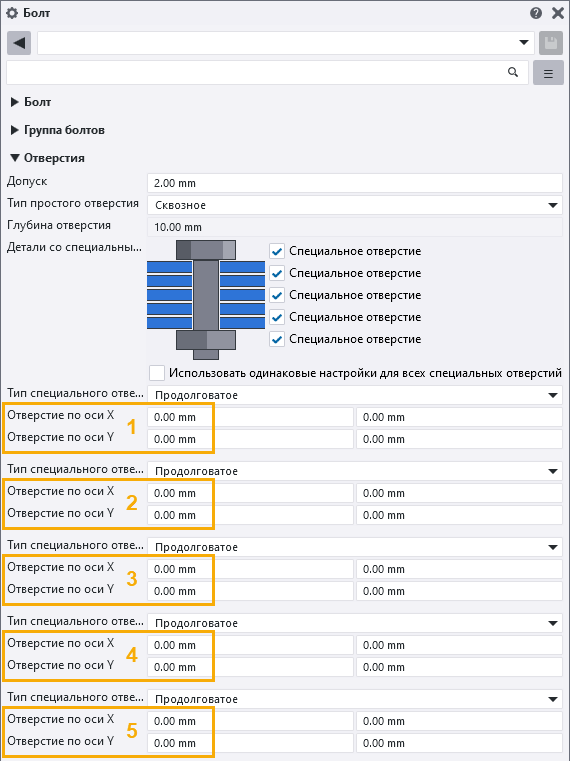

Эти атрибуты шаблонов показывают допуски по осям X и Y для продолговатых отверстий под болт: до пяти деталей, соединенных с помощью группы болтов или одного болта.
|
|
Допуски по осям X и Y соответствуют направлениям X и Y группы болтов.
Например, SPECIAL_HOLE_1_X отображает допуск для продолговатых отверстий в направлении X группы болтов в первой детали с продолговатыми отверстиями от головки болта. SPECIAL_HOLE_5_Y отображает допуск в направлении Y в пятой детали с продолговатыми отверстиями.
Используется с типами содержимого HOLE и BOLT.
