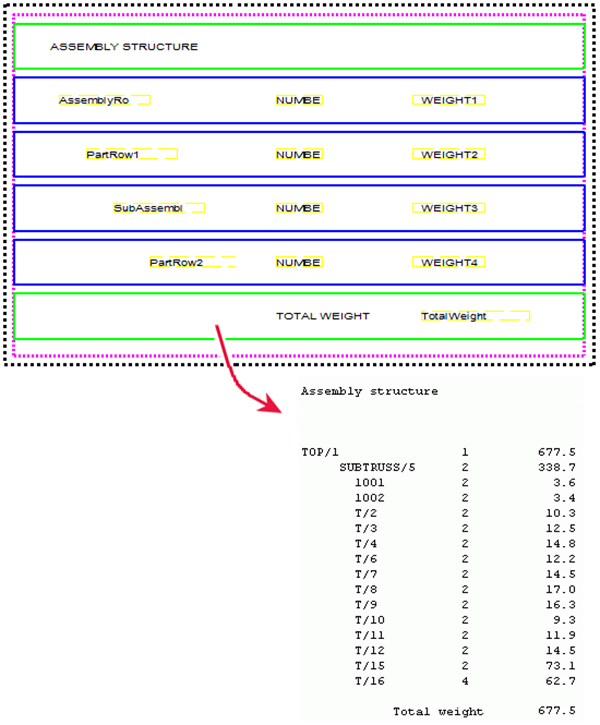

В этом примере показано, как создать шаблон, который отображает иерархическую структуру многоуровневых сборок.

1. В меню Файл выберите Редакторы > Редактор шаблонов.
2. В редакторе шаблонов нажмите Файл > Создать.
3. Выберите Отчеты и нажмите ОК.
4. Добавьте в шаблон четыре новые строки.
   1. Чтобы добавить новую строку, выберите Вставить > Компонент > Строка.
   2. Выберите тип содержимого строки и нажмите ОК.

      Для первой и третьей строки выберите тип содержимого СБОРКА, а для второй и четвертой — ДЕТАЛЬ.

5. С помощью кнопок со стрелками в разделе Сортировка и порядок чертежей создайте структуру многоуровневой сборки для шаблона.
   1. Переместите вторую и третью строку вниз на один уровень.
   2. Переместите четвертую строку вниз на два уровня.



      Структура должна теперь выглядеть следующим образом:



6. Добавьте поля значений, чтобы получить необходимые данные из базы данных Tekla Structures.

   В этом примере добавлены поля позиций сборки и детали, количество и вес.

   1. Выберите Вставить > Поле значения.
   2. Щелкните точку, чтобы определить положение поля в строке.

      Откроется диалоговое окно Выбрать атрибут с предложением выбрать атрибут для поля значения.

   3. Выберите атрибут и нажмите кнопку ОК.
7. Внесите изменения в компоновку шаблона. Например:
   1. Переместите объекты, чтобы отобразить в распечатанном отчете структуру многоуровневой сборки.

      Выберите объект, который требуется переместить, и перетащите его в новое место.

   2. Выровняйте объекты.

      Выберите объекты, которые требуется выровнять, щелкните правой кнопкой мыши и выберите вариант выравнивания. Например, выберите Выровнять > По правому краю.

   3. Добавьте верхний и нижний колонтитулы.

      Выберите Вставить > Компонент > Верхний колонтитул страницы и Вставить > Компонент > Нижний колонтитул страницы.

      Добавьте нужную информацию в верхний и нижний колонтитулы.

8. Сохраните шаблон.
