Создать штамп на основе DWG-файла

Вы можете импортировать штамп DWG в шаблон чертежа в Tekla Structures. Это позволит пропустить повторное создание чертежа в Редакторе шаблонов.

Перед импортом штампа DWG

Работая в CAD-системе, следите, чтобы настройки графики применялись к пространству модели, а не к пространству листа. Tekla Structures не считывает информацию из пространства листа.
Возможно, потребуется сохранить файл САПР штампа в более старом DWG-формате, предпочтительно AutoCAD2000, который удаляет прокси-графику и совместим с большинством Tekla Structures версий.
Переместите штамп в точку 0,0,0 системы координат.
Удалите из DWG-файла в CAD-системе все данные, кроме штампа. Также удалите все текстовые надписи, которые не требуются в штампе.
Возможно, потребуется очистить дополнительные данные из DWG-файла в программном обеспечении CAD (попробуйте WBLOCK, PURGE или FLATTEN, не скрывая объекты).

Импорт и изменение штампа DWG

Чтобы открыть Редактор шаблонов в Tekla Structures, перейдите в меню Файл и выберите Редакторы > Редактор шаблонов.
В редакторе шаблонов выберите Файл > Создать.
Выберите Графический шаблон.
Нажмите кнопку ОК.

В рабочей области шаблона откроется пустой шаблон.
Вы сможете удалить все предустановленные настройки полей и изменить размер страницы позже.
1. Дважды щелкните шаблон, чтобы открыть диалоговое окно Свойства страницы шаблона.
2. Оставьте пустыми все значения в областях Поля.
3. Нажмите ОК, чтобы сохранить изменения.
Все шаблоны должны быть созданы внутри специальной строки, поэтому добавьте в шаблон строку для штампа чертежа.
1. Выберите Вставить > Компонент > Строка.

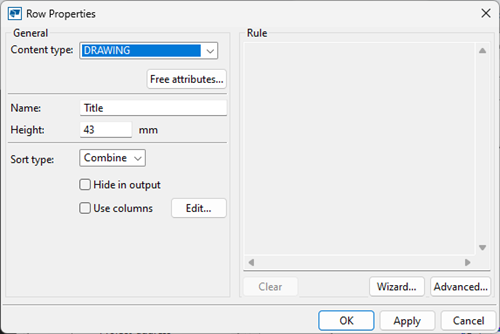

2. Выберите «ЧЕРТЕЖ» в качестве типа содержимого для строки и нажмите OK.

  Выбранный тип содержимого влияет на атрибуты шаблона, которые можно добавить в поля значений.
Выберите «Вставка > файла» и найдите DWG-файл.
Выберите нужный DWG-файл со штампом и нажмите OK.
Щелкните внутри строки, чтобы вставить DWG-файл.

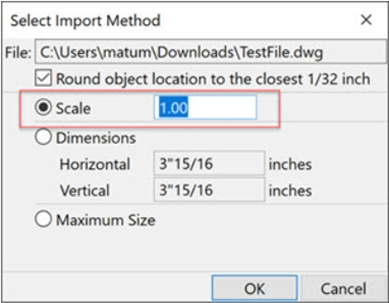

В открывшемся диалоговом окне Выбрать метод импорта установите значение 1 для параметра Масштаб и нажмите OK.
Это значение зависит от единиц измерения DWG-файла и редактора шаблонов. После вставки DWG можно будет проверить правильность его размера. Часто требуемое значение преобразования составляет 25,4 (коэффициент преобразования для миллиметров и дюймов), как описано в статье Коэффициент масштабирования экспорта чертежа в DWG/DXF.
После импорта DWG-файла все элементы по умолчанию группируются. Выберите группу или блок, щелкните правой кнопкой мыши и нажмите Разгруппировать.
Теперь можно отредактировать или удалить содержимое вставленного DWG-штампа.
Чтобы изменить свойства текста, дважды щелкните на тексте.
Штамп уже содержит некоторые текстовые подписи, добавленные в CAD-системе. Вы, среди прочего, сможете изменить шрифт, цвет и размер текста в них.
Для сбора данных из модели или чертежа Tekla Structures необходимо добавить необходимые поля значений.
1. Выберите Вставить > Поле значения и щелкните внутри строки, чтобы разместить поле значения в шаблоне.

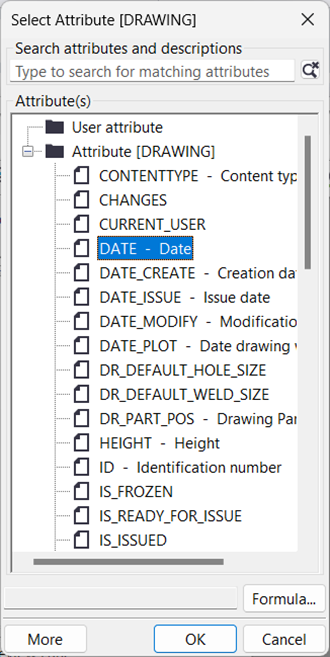

2. Выберите требуемый атрибут.
  Выберите, какие данные требуется связать. Эти данные соответствуют свойствам в модели или на чертеже. Можно изменить свойства для полей значений, дважды щелкнув элемент.
3. Нажмите кнопку ОК.

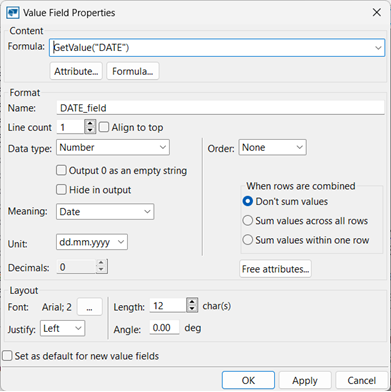

4. Для изменения свойств поля значения дважды щелкните это поле.
5. При необходимости добавьте дополнительные поля.

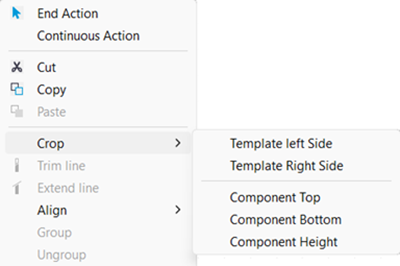

Если вы хотите изменить размер шаблона, выберите строку, щелкните правой кнопкой мыши и воспользуйтесь соответствующими параметрами функции Обрезать, чтобы убрать лишнее пространство.
Сохраните шаблон штампа в папке текущей модели, проекта или компании либо в системной папке.

Теперь можно добавить новый шаблон штампа в требуемые компоновки чертежей.
