Создание шаблона PDF-отчета

Можно создавать графические шаблоны и использовать их для отчетов в формате .pdf.

В меню Файл выберите Редакторы > Редактор шаблонов.
Выберите Файл > Создать > Таблицы.
Выберите Правка > Свойства.

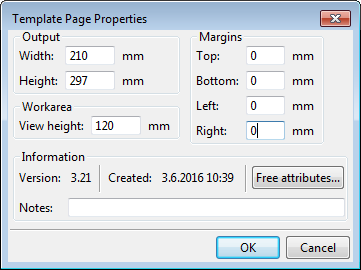

В диалоговом окне Свойства страницы шаблона задайте размеры страницы в соответствии с требуемым форматом страницы (например, А4):

Размер должен соответствовать одному из размеров, заданных в файле конфигурации PaperSizesForDrawings.dat.
Для получения нужных данных из базы данных Tekla Structures добавьте строки и поля значений. Дополнительные сведения о добавлении новых строк и полей значений см. в разделе Создание графического шаблона.
Выберите Файл > Сохранить как и сохраните отчет с расширением .pdf.rpt.
Скопируйте новый шаблон в папку шаблонов, например в папке модели или настроек компании (XS_FIRM).

Теперь вы можете создать отчет в формате .pdf, используя новый шаблон отчета .pdf. Дополнительные сведения см. в разделе Создание отчета.

Пример PDF-отчета

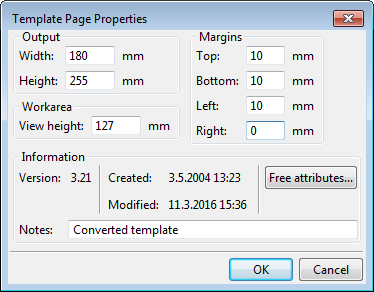

В этом примере отчета используются следующие размеры страницы:

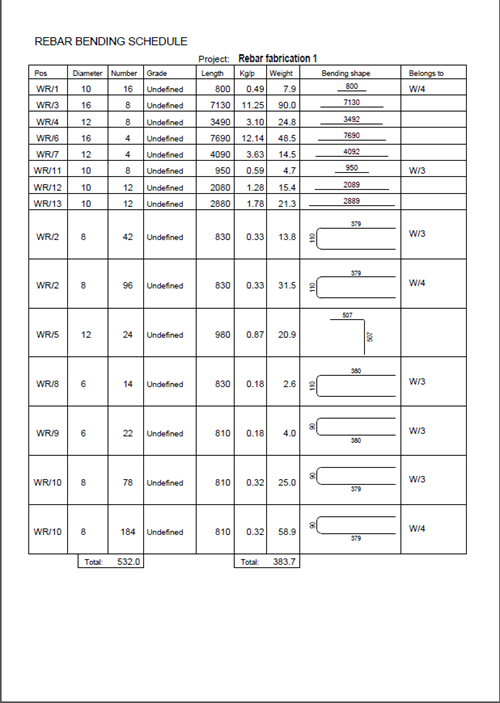

Ниже приведен пример отчета, созданного с использованием этого шаблона.

Чтобы открыть отчет в браузере, щелкните здесь.
