Высоту CAP можно использовать в качестве метрической высоты шрифта в чертежах Tekla Structures. Это позволяет лучше контролировать высоту шрифта в связанных с чертежами документах (например, при печати и экспорте). В графических шаблонах также можно применять высоту шрифта CAP.

Традиционно высота текста на чертежах в Tekla Structures устанавливается на основе метрической высоты шрифта em (размер точки). Однако в некоторых проектах высота текста должна определяться с использованием другого отраслевого стандарта — высоты шрифта CAP. Высота CAP более точно представляет высоту заглавной буквы, чем высота em.

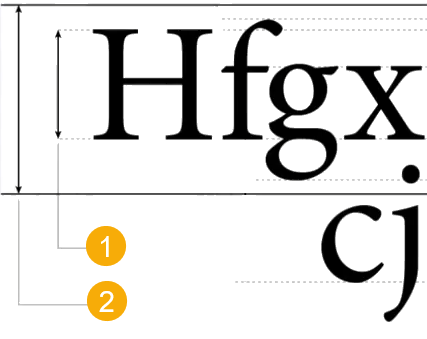

(1) Высота CAP

(2) Размер точки (em)

Высотой шрифта на чертежах можно управлять с помощью расширенного параметра XS_DRAWINGS​_USE​_​CAP​_HEIGHT​_FOR​_FONT​_HEIGHT. Если для этого расширенного параметра установлено значение TRUE, используется высота CAP, а если значение FALSE (по умолчанию) — высота em (размер точки).

Изменение метрических размеров шрифта не применяется автоматически к существующим шаблонам. Расширенный параметр XS_DRAWINGS_USE_CAP_HEIGHT_FOR_FONT_HEIGHT не влияет напрямую на текст на чертежах, созданных на основе шаблонов в редакторе шаблонов, потому что изменение высоты шрифта может привести к наложению полей шаблона.

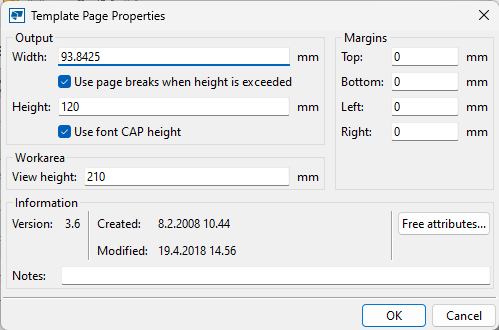

• Если вы хотите использовать высоту CAP в определенном шаблоне чертежа, выберите параметр Использовать высоту CAP шрифта в свойствах страницы соответствующего шаблона, а затем откорректируйте содержимое так, чтобы избежать перекрытия полей.



• При создании нового шаблона чертежа предварительный выбор параметра Использовать высоту CAP шрифта зависит от того, как был запущен редактор шаблонов.

  • Если вы запустили редактор шаблонов в Tekla Structures из меню Файл или при редактировании компоновки чертежа, редактор шаблонов работает в соответствии с настройками параметра XS_DRAWINGS_USE_CAP_HEIGHT_FOR_FONT_HEIGHT.

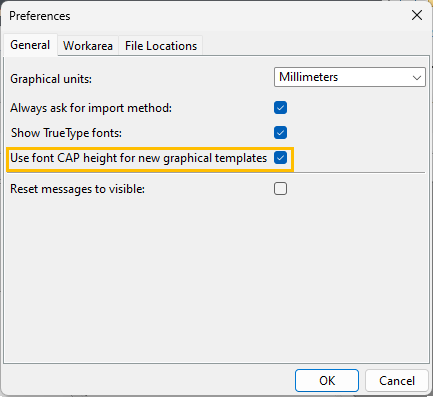

  • Если вы запустили редактор шаблонов вне Tekla Structures, используя меню Пуск Microsoft Windows, параметр отображается в зависимости от настроек редактора шаблонов. Если установлен флажок Использовать высоту CAP шрифта для новых графических шаблонов:
