Изменения при экспорте в DSTV/NC и преобразовании DSTV в DXF
При экспорте в DSTV/NC были улучшены заголовок файла и обработка углов резки. Теперь отверстия с резьбой правильно записываются при преобразовании файлов из DSTV в формат DXF. Для этого предусмотрены некоторые новые параметры.

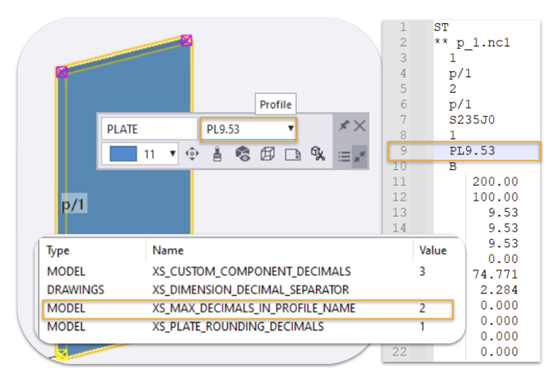

Десятичные разряды, отображаемые для толщины пластин в заголовке файла DSTV
В файлах DSTV имя профиля в заголовках для профилей пластин теперь включает десятичные разряды. Расширенный параметр XS_MAX_DECIMALS_IN_PROFILE_NAME правильно используется для определения числа десятичных знаков в заголовке. Толщина пластины в британских единицах измерения при преобразовании теперь отображается правильно в метрических единицах.
Это усовершенствование уже было введено в Tekla Structures 2024 SP6.

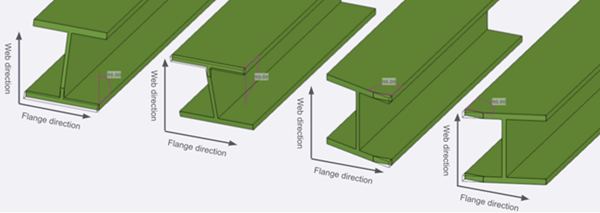

Усовершенствование углов резки в файлы ЧПУ для профилей
Параметры углов резки для начал и концов стенок и полок теперь по умолчанию установлены в значение 0,00 градусов, если одна из смежных крайних граней расположена под углом 90 градусов к направлению профиля.
Теперь углы резки всегда основаны на наименьшей возможной длине спила. См. также документ Standard Description for Steel Structure Pieces for the Numerical Controls.
Это усовершенствование уже было введено в Tekla Structures 2024 SP1.
Конвертер DSTV в DXF: новые настройки для управления отверстиями с резьбой
В Tekla Structures 2023 добавлена возможность создавать отверстия с резьбой. Теперь также можно правильно записывать отверстия с резьбой в формате DXF и управлять выходными данными с помощью новых настроек в диалоговом окне конвертера DSTV в DXF.
-
На вкладку Среда добавлен новый параметр Начертить отверстия с резьбой с такими свойствами:
- Размер отверстия под резьбу. Позволяет сопоставить и вычертить отверстия с резьбой с помощью слоев и преобразования размера отверстия под резьбу.
- Номинальный размер: При вычерчивании отверстий с резьбой используется номинальный размер (значение DSTV). Отверстия с резьбой сопоставляются со слоями и цветами, указанными на новой вкладке Отверстия с резьбой.
- Нет. Отверстия с резьбой игнорируются, т. е. не вычерчиваются в выходных данных DSTV.
-

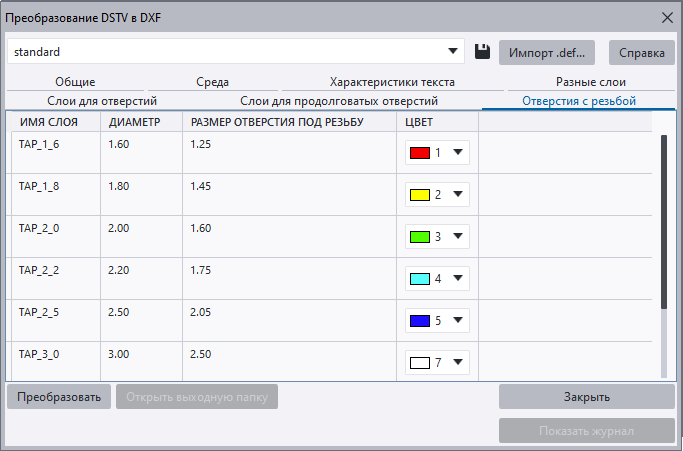

Добавлена новая вкладка Отверстия с резьбой с такими свойствами:
- ИМЯ СЛОЯ. Позволяет задать имя слоя, содержащего отверстия с резьбой.
- ДИАМЕТР. Позволяет задать диаметр отверстия под болт для отверстий с резьбой на заданном слое. Это размер, обнаруженный в файле ЧПУ DSTV и сопоставленный с ним.
- РАЗМЕР ОТВЕРСТИЯ ПОД РЕЗЬБУ. Позволяет задать размер отверстия под резьбу для отверстий с резьбой на заданном слое. Это размер, который используется в выходных данных в формате DXF, если для параметра Размер отверстия под резьбу выбран вариант Начертить отверстия с резьбой .
- ЦВЕТ. Устанавливает новый цвет для отверстий с резьбой на заданном слое.
Это усовершенствование уже было введено в Tekla Structures 2024 SP4.1.
