Улучшенная совместимость и взаимодействие между Tekla Structures и системой управления производством Tekla PowerFab облегчает и повышает удобство совместной работы деталировщиков стальных конструкций и производителей, которые используют Tekla PowerFab.

С помощью Tekla PowerFab Connector теперь можно быстро и легко получить каталог производителя, который соответствует текущему моменту, сведения о способах обработки поверхностей, а также статусы производителя в режиме реального времени из системы управления производством.

Вы также можете передавать информацию о модели для закупки, изменять данные для отслеживания и отправлять пакеты предоставляемой документации прямо в систему управления производством. Это полностью интегрированный комплексный технологический процесс для совместной работы, который обеспечивает точность представляемой информации.

Tekla PowerFab Connector сокращает потребность в исправлениях вручную и решении конфликтов при передаче данных. Это позволяет свести к минимуму риски задержек при производстве и доставке на рабочую площадку, ненужных затрат материала и превышения проектного бюджета.

Tekla PowerFab Connector улучшает совместимость и взаимодействие между Tekla Structures и Tekla PowerFab, а также преобразовывает процесс обмена информацией и предоставления документации. Вы сможете быстро, точно и легко начать работу и использовать этот инструмент на протяжении всего проекта от закупки до производства, а также управлять изменениями.

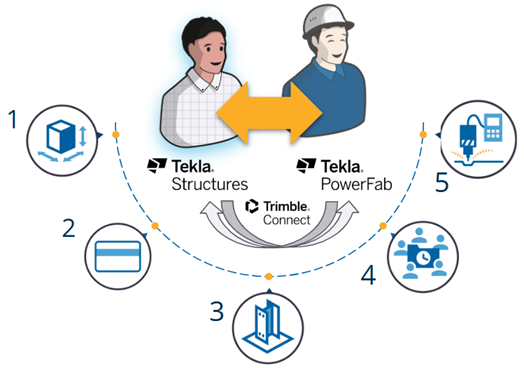

(1) Начало процесса моделирования

(2) Предоставление документации для закупки (ABM)

(3) Дальнейшая детализация

(4) Выпуск рабочих чертежей и другой реальной информации

(5) Начало производства

Теперь вы можете легко предоставлять данные на любом этапе проекта, независимо от наличия рабочих чертежей или нумерации деталей.

В системе появилось множество новых возможностей, которые обеспечивают комплексный технологический процесс. Кроме того, прежняя функция экспорта в Tekla PowerFab была улучшена, чтобы облегчить работу над реальным проектом. Все функции, которые были доступны в прежнем диалоговом окне, сохранены в новом улучшенном технологическом процессе предоставления документации. Теперь вы сможете воспользоваться ими именно тогда, когда они необходимы.

На ленте появилась новая вкладка Tekla PowerFab, содержащая инструменты для комплексной совместной работы. С их помощью проектная группа может использовать одну и ту же информацию при работе.

Производитель, использующий Tekla PowerFab, может открыть деталировщику совместный доступ к своему каталогу профилей, материалов и способов отделки поверхности в облачном хранилище. Деталировщик может получить доступ к данным производителя и использовать их в проекте.

См. раздел Настройки производителя.

Новые функции технологического процесса также позволяют использовать правильные профили и материалы, которые поддерживаются производителем.

Прежде чем отправлять какие-либо объекты, можно проверить модель с правильными настройками производителя. Модель можно проверить вручную, объект за объектом или автоматически с помощью соответствующего инструмента.

Инструмент Проверить модель позволяет найти и исправить проблемы, прежде чем предоставлять документацию производителю.

Благодаря ему профили, сорта материалов, способы обработки поверхности или детали, которые вы отправляете, точно будут приняты производителем, использующим Tekla PowerFab, а обмен данными произойдет без проблем.

См. раздел Проверить предоставляемую документацию Tekla PowerFab.

Средство предоставления документации позволяет экспортировать и отправлять различные типы пакетов производителю на любом этапе проекта. Вы можете экспортировать перечисленные ниже данные из Tekla Structures локально, чтобы проверить их, либо сразу в Tekla PowerFab для расчета стоимости, заказа материалов и производства:

• данные IFC;
• данные для закупок;
• чертежи и информация о них;
• данные ЧПУ;

Вы можете экспортировать данные IFC производителю для расчетов стоимости. См. раздел Настройки оценки.

На этапе закупок можно создать пакет для производителя, чтобы он закупил материалы, и определить необходимые свойства. Файлы экспортируются в формате .trb. См. раздел Параметры закупки.

Когда чертежи будут готовы, вы можете отправить их в инженерное бюро на внешнее утверждение. Как только чертежи будут утверждены, пакет предоставляемой документации можно отправить производителю. Файлы экспортируются в формате .pfxt.

См. следующие материалы:

• Настройки чертежей для внешнего утверждения
• Настройки производства

Для удобства совместной работы и коммуникации необходимо выбрать проект Trimble Connect, к которому подключены и вы, и производитель. Производитель получает уведомления о предоставленной вами документации в Tekla PowerFab. Он может просмотреть, принять или отклонить документацию, а также отправить вам комментарии.

Вы можете просмотреть текущее состояние, содержимое всей предоставленной документации, а также комментарии производителя в окне История предоставления документации.

См. раздел Просмотреть историю представления документов.

Теперь процессом закупок можно управлять с помощью нового инструмента Управление закупками. Он позволяет назначать номера заказа для закупаемых материалов, чтобы управлять изменениями при дальнейшей работе над проектом. Этот инструмент также позволяет увидеть изменения в модели, которые могут повлиять на закупки и из-за которых требуется повторно предоставить пакет документации.

Вы также можете проверять и отслеживать изменения, внесенные для уже закупленной стали.

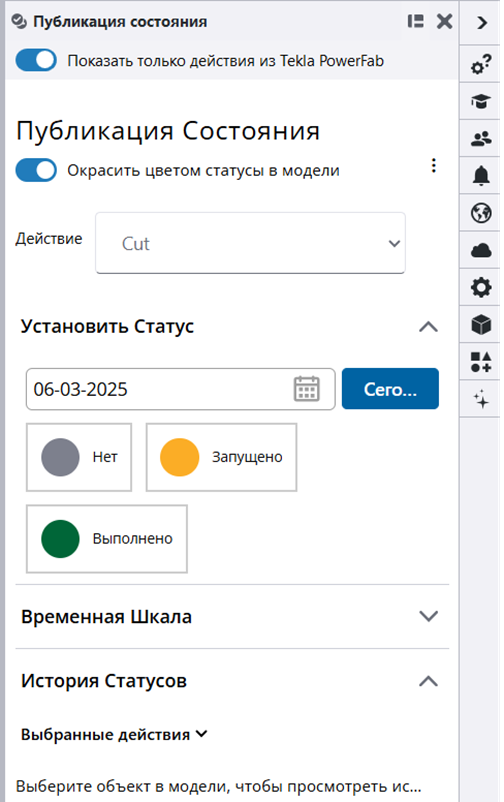

Сервис Публикация состояния добавлен на вкладку ленты Trimble Connect. Это также повышает удобство использования технологического процесса Tekla PowerFab.

В Публикация состояния предусмотрен переключатель Показать только действия из Tekla PowerFab, позволяющий быстро просмотреть статус производителя.

См. раздел Обновленная функция публикации состояния.

Импорт из Tekla PowerFab по-прежнему доступен как отдельная функция. См. раздел Импорт в Tekla PowerFab. Рекомендуется использовать функцию публикации состояния, а не импортировать эту информацию.
