Теперь можно создать файл TrimBIM (.trb) прямо в Tekla Structures и выбрать включенные в него наборы свойств IFC.

Чтобы эффективно экспортировать файлы в TrimBIM, можно использовать те же наборы свойств IFC, что и при экспорте в файлы IFC. В диалоговом окне Определения наборов свойств можно добавлять и изменять наборы свойств. Создайте настройки наборов свойств, чтобы использовать их для экспорта нужных файлов.

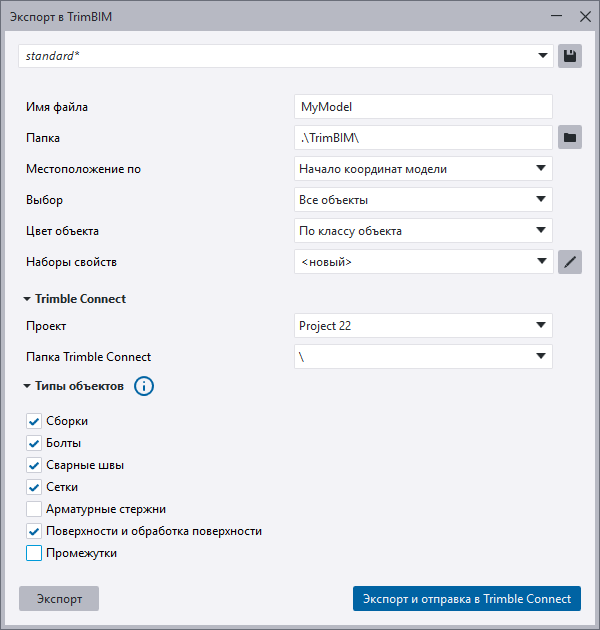

Чтобы выполнить экспорт, перейдите в меню Файл > Экспорт > TrimBIM.

• Экспортируйте всю модель или только выбранные объекты модели.
• Выберите типы объектов, включенные в экспорт. Так вы сможете определить содержимое для экспорта.
• Определите локальное расположение файла .trb. Файл всегда экспортируется локально. После этого его можно отправить в выбранный проект Trimble Connect, оставив локальную копию в папке, в которую он был экспортирован. По умолчанию файл .trb экспортируется в папку модели.

Теперь можно легко определить настройки для отправки модели Tekla Structures в проект Trimble Connect в виде файла .tekla.

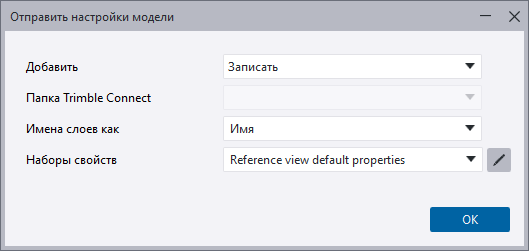

В новом диалоговом окне Отправить настройки модели можно определить папку для отправки файла .tekla и выбрать включенные наборы свойств IFC. Это обеспечивает гибкое управление данными, включенными в файл .tekla. Используйте для файла .tekla те же наборы свойств IFC, что и при экспорте в файлы IFC. Создайте настройки наборов свойств, чтобы использовать их для экспорта нужных файлов.

Эти наборы свойств IFC заменяют ранее использовавшийся файл part.epr.

Если вы используете Tekla Model Sharing, вы также можете указать периодичность отправки файла .tekla.

Чтобы определить настройки для отправки файла .tekla, перейдите в меню Файл > Trimble Connect > Отправить настройки модели.

• Выберите папку проекта Trimble Connect, куда будет отправлена текущая модель в виде файла .tekla. По умолчанию путь к этой папке следующий: Structural\Tekla Models.

• При необходимости выберите наборы свойств IFC, которые нужно включить в отправку. Откройте диалоговое окно Определения наборов свойств, чтобы добавить и изменить наборы свойств.

• Если вы используете модель Tekla Model Sharing, выберите частоту отправки файла .tekla. Возможные значения:

  • База (по умолчанию) = общая модель автоматически отправляется в заданную папку проекта Trimble Connect каждый раз, когда пользователь создает новую базу.

  • Записать = общая модель автоматически отправляется в заданную папку проекта Trimble Connect после каждой успешной записи изменений.

  • Никогда = общая модель не отправляется в заданную папку проекта Trimble Connect.

Эти новые настройки заменяют собой прежние расширенные параметры XS_​CONNECT_​UPLOAD_​MODEL_​FOLDER и XS_​UPLOAD_​SHARED_​MODEL_​TO_​CONNECT.

Расширение Связывание документов с Trimble Connect от Tekla Warehouse теперь поддерживает пользовательскую структуру папок. Вы можете определить путь к папке проекта Trimble Connect для каждого типа документов, которые будут использоваться при отправке в Trimble Connect.
