В Tekla Structures 2025 вы можете нумеровать объекты армирования с помощью порядковых номеров, которые начинаются с 1 (либо A, либо другой указанной начальной цифры или буквы) в пределах каждого ЖБ элемента или единицы бетонирования. Этот метод соответствует отраслевым стандартам многих стран, а также сокращает номера армирования, благодаря чему их удобнее использовать и читать.

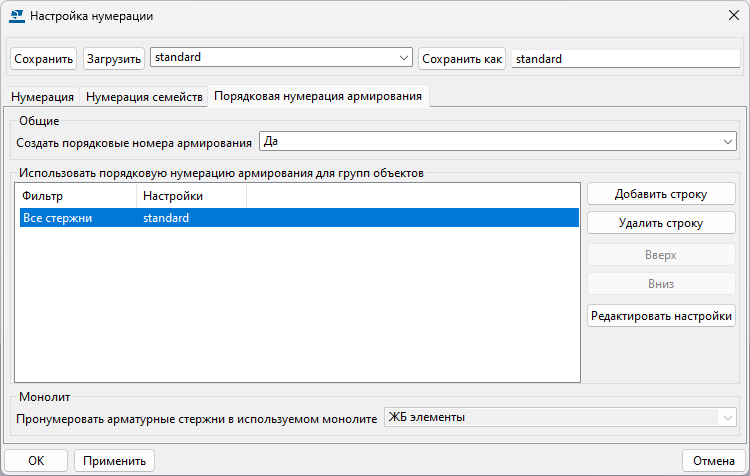

В диалоговом окне Настройка нумерации появилась новая вкладка Порядковая нумерация армирования:

Если выбрать Да в списке Создать порядковые номера армирования, при следующей нумерации объектов модели Tekla Structures будет использовать настройки порядковой нумерация для конкретных объектов армирования. Этот подход упрощает рабочий процесс нумерации армирования, поскольку больше не требуется использовать макрос Порядковая нумерация арматурных стержней отдельно, а также запускать макрос перед открытием чертежа или созданием отчета, отображающего армирование.

Обратите внимание: список Пронумеровать арматурные стержни в используемом монолите доступен только при условии, что в модели включена функциональность для работы с бетонированием (расширенный параметр XS_ENABLE_POUR_MANAGEMENT установлен в значение TRUE).

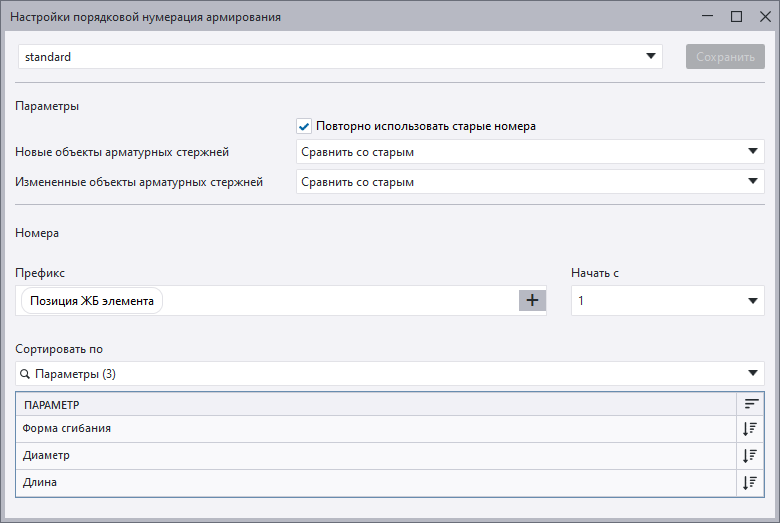

С помощью фильтров выбора можно определить группы объектов, которые будут пронумерованы с использованием порядковых номеров армирования. Чтобы задать настройки для выбранной группы объектов, нажмите Редактировать настройки и используйте диалоговое окно Настройки порядковой нумерация армирования.

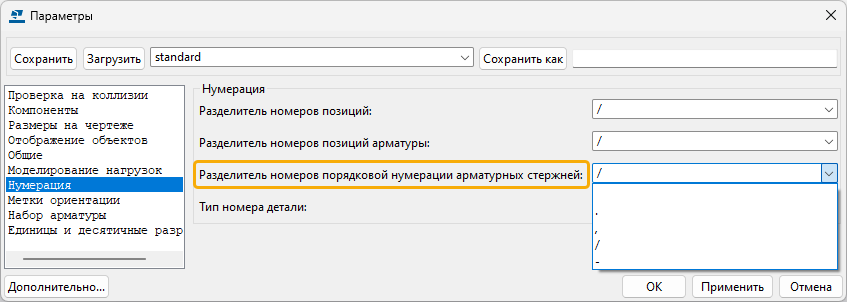

Чтобы определить для порядковых номеров армирования разделитель по умолчанию, перейдите в меню Файл > Настройки > Параметры > Нумерация. Появится новый список Разделитель номеров порядковой нумерации арматурных стержней, где в качестве разделителя по умолчанию можно выбрать точку (.), запятую (,), косую черту (/) или дефис (-).

Ранее количество направляющих в наборах арматуры было ограничено двумя или тремя в криволинейных конструкциях. Мы убрали этот лимит для наборов арматуры с гранями участков, и количество направляющих теперь не ограничено.

Теперь Tekla Structures автоматически создает необходимое количество направляющий для наборов арматуры, которые вы создаете с помощью команды Арматура > Продольные.

Например, для продольных наборов арматуры в плоских составных балках Tekla Structures 2025 создает по одной направляющей в каждом остром углу составной балки и по три направляющие в каждом изогнутом сегменте составной балки. Это усовершенствование позволяет легко армировать плоские непрерывные составные балки и ленточные фундаменты с помощью наборов арматуры.

Если вы хотите добавить в существующие наборы арматуры дополнительные направляющие, можно использовать команду Второстепенная направляющая на контекстной вкладке Набор арматуры на ленте.

Для направляющих наборов арматуры доступно новое свойство Тип фаски. Типы фасок Ничегои Дуга с точками позволяют указывать, как стержни в наборах арматуры будут следовать за острыми и криволинейными углами деталей. Найти свойство Тип фаски можно:

• В свойствах набора арматуры в разделе Основная направляющая — новом разделе на панели свойств.

• В свойствах второстепенной направляющей в разделе Общие на панели свойств.

• На контекстной панели инструментов для направляющих.

Если установить новое свойство второстепенной направляющей Наследовать смещения от основной направляющей в значение Да, можно использовать для второстепенной направляющей те же смещения начала и конца, что и для основной направляющей. Смещения автоматически корректируются так, что стержни в наборах арматуры проходят параллельно кромкам родительской детали.

В свойствах набора арматуры на панели свойств доступен новый параметр Закрыть фигуру.

Если установить параметр Закрыть фигуру в значение Да, участки стержней в наборах арматуры будут соединяться через зазоры на гранях или поверхностях участков (например, в Т-образных балках, ригельных балках и L-образных колоннах).

Tekla Structures автоматически удлиняет или укорачивает существующие отсоединенные участки стержней до пересечений, чтобы получить непрерывный стержень. Как правило, в результате получается замкнутая фигура, но может быть и открытая. Если пересечение существующих граней или поверхностей участков находится за пределами бетонного объекта, непрерывный стержень может также выходить за его пределы.

Свойство Закрыть фигуру не влияет на грани и поверхности участков в наборах арматуры; удлиняются или укорачиваются только участки стержней. Tekla Structures не удаляет и не добавляет грани или поверхности участков, чтобы автоматически создавать непрерывный стержень. Если вы хотите добавить или удалить грань либо поверхность участка, сделайте это вручную, прежде чем выбирать вариант Да для параметра Закрыть фигуру.

На ленте появилась новая команда Запросить — Слои набора армирования, а на контекстной панели — новая кнопка для наборов арматуры, граней и поверхностей участков. С помощью этой команды можно получить дополнительные сведения о том, какие наборы арматуры влияют на размещение выбранного набора арматуры и наоборот.

Стержни в наборах арматуры, которые создаются с помощью поверхностей участков, теперь учитывают защитный слой бетона во всех кромках деталей, включая круглые вырезы, проемы, выемки и вогнутые кромки. Это относится как к прямым, так и к изогнутым стержням, а также работает в сочетании с модификаторами свойств, модификаторами концевых узлов и разбиениями.

В диалоговом окне Варианты теперь можно управлять автоматическим созданием вырезов для наборов арматуры и указывать минимальный размер вырезов, которые нужно создать. По умолчанию все вырезы в родительских бетонных деталях также создаются в наборах арматуры. Это относится к наборам арматуры, созданным с помощью команд Поперечные, Продольные и По грани на вкладке Арматура.

Если вы хотите отрегулировать настройки Создание разрезов по умолчанию, перейдите в меню Файл > Настройки > Параметры > Набор арматуры > Общие и сделайте следующее:

• В разделе Автоматически создавать разрезы укажите, следует ли создавать вырезы в родительских деталях в наборах арматуры при создании наборов.

• В разделе Не создавать разрезы меньше укажите минимальный размер для создаваемых вырезов. Для круглых вырезов это диаметр, для прямоугольных — кратчайшая кромка выреза, а для многоугольных — кратчайшая кромка объектно-ориентированной ограничивающей рамки вокруг выреза.

В Tekla Structures 2025 у наборов арматуры появился компонент детализации Автоматическое разбиение. Благодаря функции Автоматическое разбиение вы можете создавать разбиения наборов арматуры, которые разбивают и соединяют встык продольные стержни в наборах арматуры так, чтобы длина стержней не превышала длину прутка.

Компонент детализации Автоматическое разбиение аналогичен существующему инструменту автоматического создания соединений встык для групп арматурных стержней. Однако работать с функцией Автоматическое разбиение удобнее, поскольку она автоматически обновляется при любом изменении разбиения стержней в наборах.

Мы усовершенствовали сообщения об ошибках, которые показываются для наборов арматуры в окне Запросить объект. Для недопустимых стержней в наборах арматуры Tekla Structures теперь показывает номер ошибки (атрибут ERROR_STATUS) и описание того, почему стержень считается недопустимым.

Возможны следующие ошибки:

• (1) Невозможно автоматически удалить слишком короткий для радиуса изгиба участок

• (2) Невозможно применить регулировку длины к началу стержня

• (4) Невозможно применить регулировку длины к концу стержня

• (8) Невозможно применить изгибание к стержню

• (16) Невозможно применить защитный слой/слой/дополнительные смещения к участкам стержня

• (32) Невозможно подогнать сглаженные изгибы к геометрии стержней

• (64) Невозможно рассчитать сгибы для геометрии стержней

• (128) Невозможно рассчитать сгибы для геометрии стержней

• (256) Неправильные параметры напуска при разбиении

• (512) Невозможно применить регулировку длины к замкнутому стержню

Обратите внимание, что у ошибок 64 и 128 одинаковый текст сообщения. Это разные ошибки, но они обе связаны с вычислением изгиба арматурных стержней.

• Теперь в шаблонах можно использовать новый тип содержимого SIMILAR_REBAR_ASSEMBLY, чтобы включать в отчеты информацию об аналогичных сборках арматуры.

• Ранее элемент Номер показывал неправильное значение для спиральных арматурных стержней в метках армирования на чертежах. Теперь отображается значение 1, поскольку каждый спиральный стержень — это один логический объект. Этот подход также соответствует принципу работы атрибута NUMBER в шаблонах.

  Чтобы показать количество витков для спирального стержня, используйте атрибут ROUNDS, который отображает десятичное значение.
